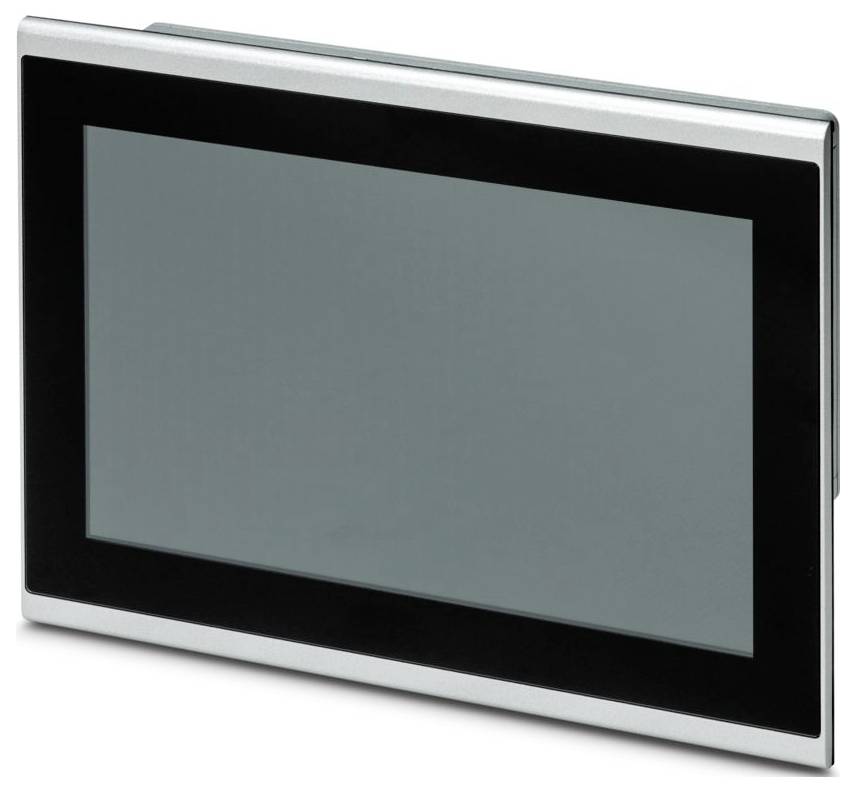

Phoenix Contact 1190417 TP 6101-WXPS Touch Panel
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (42 012,40 Kč / kus)
42 012,40 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Typ připojení: Šroubové připojení
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Materiál krytu: Slitina z hliníku, práškovaná
- Okolní podmínky: Okolní podmínky
- Ochrana: IP66 (přední strana) / IP20 (zadní strana)
- Teplota okolí (provoz): -20 °C ... 50 °C
- Teplota okolí (skladování/přeprava): -25 °C... 85 °C
- Montáž: Čelní montáž
- Přípustná vlhkost vzduchu (provoz): 5 %... 85 % (bez rozmrazování)
- Vibrace (provoz): 1g
- Délka odizolování: 7 mm
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 2,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 2,5 mm²
- Vnější rozměr: Vnější rozměr
- Šířka / výška / hloubka: 263 mm / 200 mm / 51 mm (rozměry čelního panelu)
- Systém sběrnice: Bez sběrnicového systému
- Rozsah napájecího napětí: 18 v... 32 V
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 85 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Montážní rozměr
- Napájení
- Odběr proudu obvykle: 0,79 a (max. Konfigurace systému při 24 v DC)
- Maximální odběr proudu: 1,81 a (max. Konfigurace systému při 24 v DC)
- Šířka / výška / montážní hloubka: 252 mm / 189 mm / (montážní výřez)
- Napájecí napětí 24 v DC ± 20 %
- Rozhraní: 2x USB 2.0; 1x COM (RS-232/422/485)
- MTBF: 50000 h
- Hodiny reálného času: Ano (bateriově napájené)
- Systémové předpoklady: Systémové předpoklady
- Operační systém: Windows® Embedded Compact 7
- Rozlišení obrazovky 1280 x 800 pixelů (WXGA)
- Procesor: Arm® Cortex® A9, 800 MHz
- Datová paměť: Flash eMMC, 8 GB GB
- Hmotnost: 2,1 kg
- Displej
- Typ displeje: 25.9 cm / 10.2" TFT
- Počítačové údaje: Počítačové údaje
- Sloty: 1x microSD
- Dotyková technologie: Kapacitní snímač (PCAP)
- Typ osvětlení displeje: LED
- Jas: Obvykle 500 cd/m² (lze nastavit)
- Paleta barev: 16,7 mil. barev Mio
- Úhel snímání vlevo: 85,00°
- Úhel snímání vpravo: 85,00°
- Zorný úhel nahoře: 85,00°
- Zorný úhel dole 85,00 °
- Volitelná rozhraní: Bez volitelného rozhraní
- Síť: 1x Ethernet (10/100/1000 Mbit/s), RJ45
- Uživatelský software: Visu+
- Běžící systém: Visu+ Runtime
- Životnost baterie: 5 let (typ.)
- Síťový zdroj 24 v DC ±20 %
- Materiál čelního panelu: přírodní eloxovaný hliník
- Číslo výrobce
1190417
- Typ
TP 6101-WXPS
- Kategorie produktu
Touch Panel
- Provedení
TFT displej 10.2
- Rozhraní
2x USB 2.0
1x COM (RS-232/422/485)
- Displej
Ano
- Rozlišení
1 280 x 800 Pixel
- Provozní napětí
24 V/DC
IP66 (čelní strana)
IP20 (zadní strana)
- Obsah
1 ks
- Montáž
Čelní montáž
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565780 Phoenix Contact 1190417 TP 6101-WXPS Touch Panel
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565780 Phoenix Contact 1190417 TP 6101-WXPS Touch Panel
Popis
Dotykový panel s 25.9 cm / 10.2" TFT displejem (projektivní kapacitní (PCAP)), 1280 x 800 pixelů (WXGA), 16,7 mil. barev Mio, Arm® Cortex® A9, 800 MHz, 2x USB Host 2.0, 1x COM (RS-232/422/485) , 1x Ethernet (10/100/1000 Mbit/s), RJ45, Windows® Embedded Compact 7 a uživatelský software: Visu+. (Systém sběrnice: Bez)
