Phoenix Contact 1170953 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1

Šedý napájecí zdroj STEP POWER s oranžovým klipem nahoře a připojovacími svorkami pro 12V a 2,5A. Indikátory zobrazují 'DC OK'.

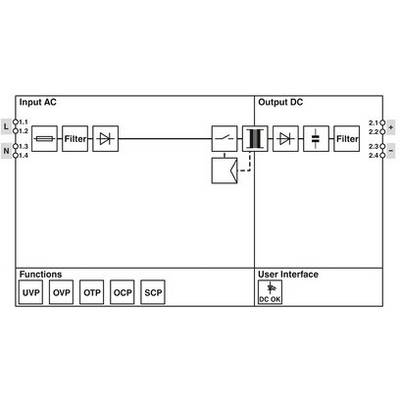

Diagram AC-DC měniče: Vlevo vstup střídavého proudu s filtry, vpravo výstup stejnosměrného proudu. Níže funkce: UVP, OVP, OTP, OCP, SCP. Uživatelské rozhraní: 'DC OK'.

Graf znázorňuje křivku účinnosti napájecího zdroje při různých vstupních a výstupních napětích. Osy: Příkon (X) a účinnost v procentech (Y).

Graf zobrazuje dvě křivky na grafu I_in/I_out. Linie 1 má strmější sklon než linie 2. Body vysvětlují napěťové vstupy pro 120 V a 230 V AC/DC.

Graf znázorňuje výkonový faktor v závislosti na výstupním proudu (I_out). Dvě křivky: (1) 120 V AC na 12 V DC, (2) 230 V AC na 12 V DC. Křivka (1) je umístěna výše.

Graf ukazuje výkon ('P_out' %) v závislosti na nadmořské výšce ('H' m). Výkon zůstává konstantní na 100 % do 2000 m, poté klesá na 80 % při 5000 m.

'Schematický nákres napájecího zdroje STEP POWER s rozměry 36x90 mm a výstupem 12V 2.5A. QR kód a technické specifikace.'

Technický výkres součásti s rozměry: šířka 61, výška 50, spodní šířky 44 a 55.

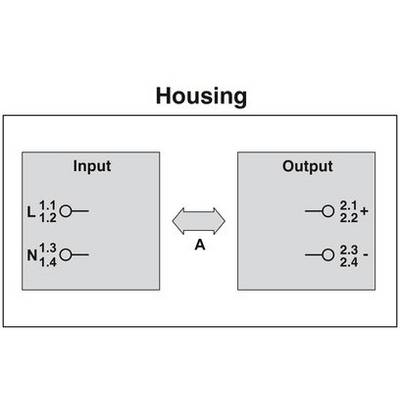

Schéma elektrického obvodu se zdířkami 'Input' a 'Output'. Propojení znázorněno šipkou A. Nahoře je napsáno 'Housing'.

1/9

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

12 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 032,23 Kč / kus)

1 032,23 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájení STEP-PS

12 V/DC / 2.5 A
30 W
Vstup 1fázový
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %
Připojení (součástky): pružinové připojení
Ideální do rozvodných skříni a pro ploché ovládací panely.

Technické parametry

Jmenovité vstupní napětí: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 120 V/AC

Výstupní napětí: 12 V/DC

Vstupní napětí: 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %

Vstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

: 30 W

Typ výstupu (Napájecí zdroje): pevné napětí

Fáze: 1

Výstupní napětí (max.): 12 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 61 x 36 x 90 mm

Hmotnost: 0.150 kg

Výstupní napětí (max.): 12 V/DC

Výstupní napětí (min.): 12 V/DC

Číslo výrobce: 1170953

Obsah: 1 ks

Vlastnosti napájecích adaptérů: stabilizováno

Šířka: 36 mm

V: 90 mm

Délka: 61 mm

Typ: STEP3-PS/1AC/12DC/2.5/PT

Spotřeba (Stand-By): 0.1 W

Účinnost: 94 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 1170953 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435751

Tento produkt

30 W

pružinové připojení

230 V/AC

12 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868677 síťový zdroj na DIN lištu 24 V/DC 3.8 A 91.2 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:123627

91.2 W

šroubová svorka

264 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

3.8 A

85 V/AC

Phoenix Contact 1088495 síťový zdroj na DIN lištu 24 V/DC 0.63 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435744

15 W

pružinové připojení

230 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435745

30 W

pružinové připojení

230 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435746

60 W

pružinové připojení

230 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435747

96 W

pružinové připojení

230 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435748

120 W

pružinové připojení

230 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 5 V/DC 3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435749

15 W

pružinové připojení

230 V/AC

5 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 síťový zdroj na DIN lištu 12 V/DC 1.3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435750

15 W

pružinové připojení

230 V/AC

12 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 2868635 síťový zdroj na DIN lištu 24 V/DC 0.83 A 18 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511731

18 W

šroubová svorka

264 V/AC

24 V/DC

pevné napětí

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Ke stažení

List technických údajů

List technických údajů 2435751 Phoenix Contact 1170953 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435751 Phoenix Contact 1170953 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.1 W 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1

Popis

Noví specialisté rozšiřují řadu Power řady STEP. Napájecí zdroj 12 v je ideal pro E-mobilitu, pro napájení jednodeskových počítačů je k dispozici zařízení 3 A. Ploché napájení se schválením NEC třídy 2 je speciálně pro americký trh.

Tento text byl přeložen strojově.

Provedení

Použitelná kdekoliv na světě díky širokému vstupnímu rozsahu a balíku mezinárodních povolení.
Vysoká provozní bezpečnost díky vysokému MTBF >500 000 h.
Paralelní spínání pro zvýšení výkonu a redundance
Jednoduché uvedení do provozu pomocí LED kontrolek
Vysoká bezpečnost provozu díky dlouhému času překlenutí výpadku sítě > 20 ms
Upevnění na DIN lištu nebo přišroubování na rovnou plochu.
