Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti přepětí 20 kA 1 ks

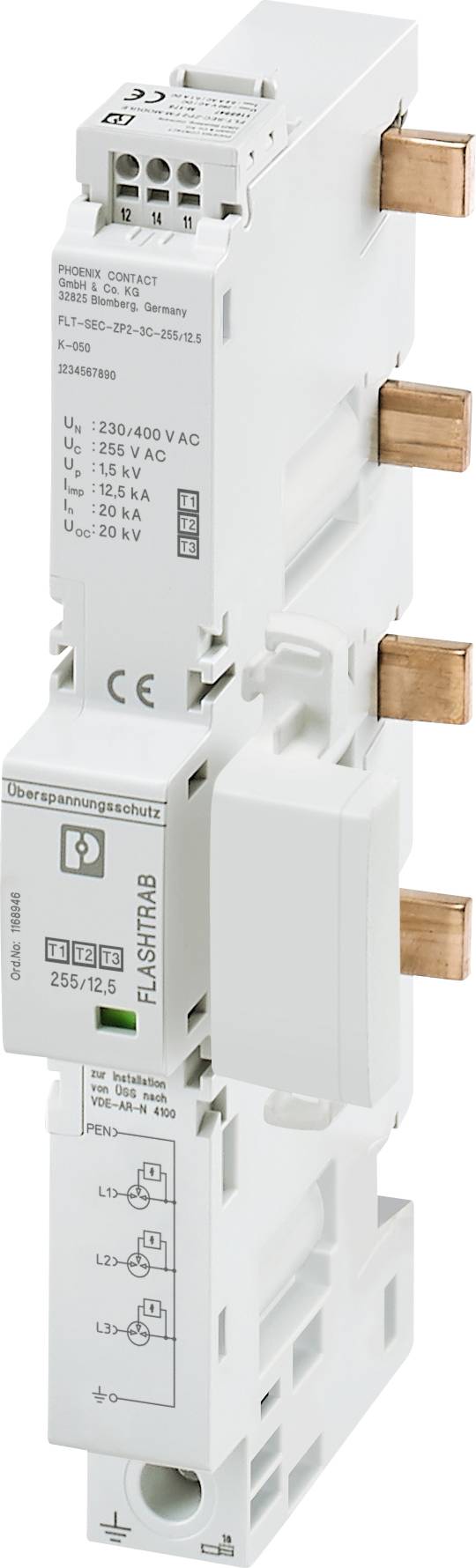

Ochranné zařízení proti přepětí pro sítě 230/400 V AC, se třemi připojovacími svorkami a technickými specifikacemi na přední straně.

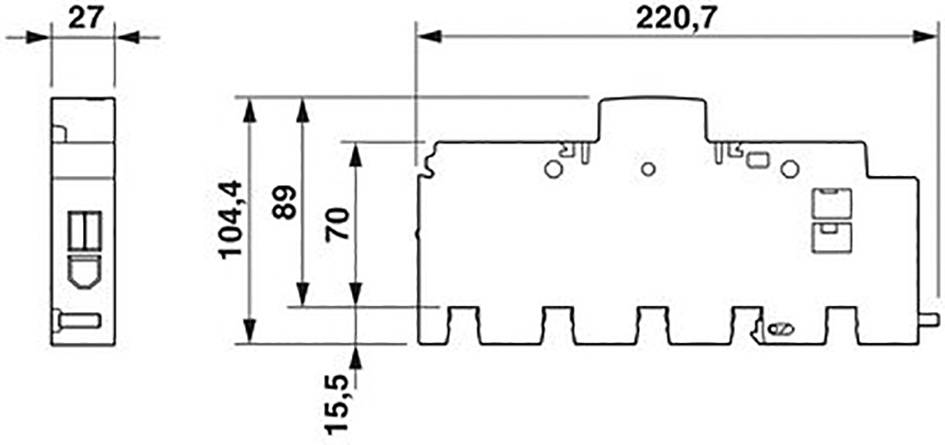

Technický výkres elektronické součástky s rozměry: šířka 27 mm, délka 220,7 mm, výška 104,4 mm, rozteč otvorů pro šrouby 15,5 mm.

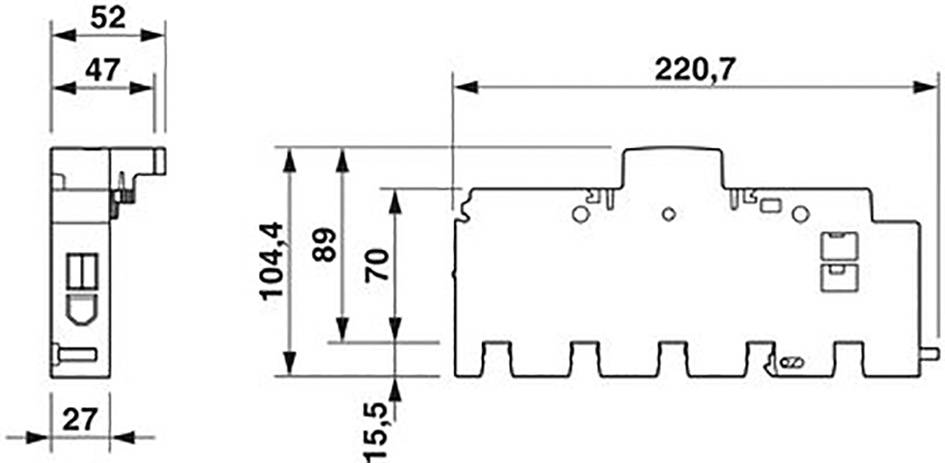

Technický výkres součásti s rozměry. Vlevo: boční pohled (52x27 mm), vpravo: čelní pohled (šířka 220,7 mm, výška 104,4 mm).

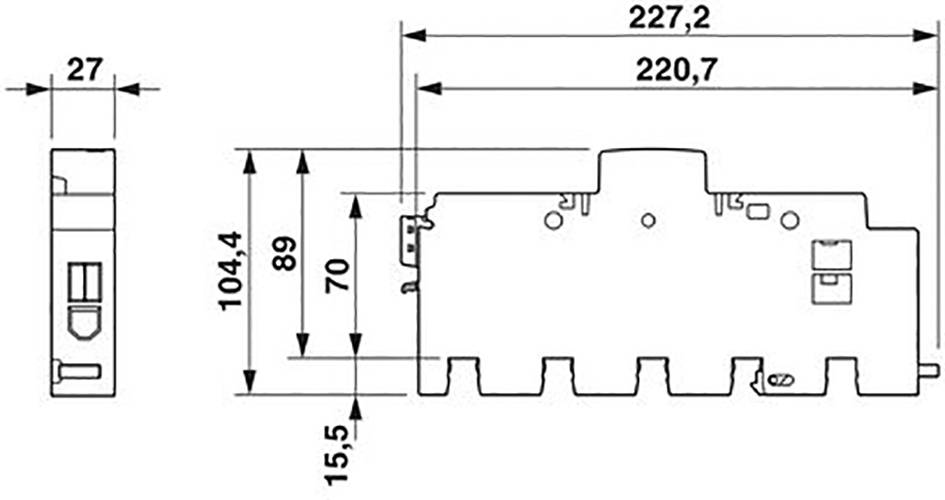

Technický výkres součásti s rozměry: délka 227,2 mm, výška 104,4 mm, šířka 27 mm. Boční a čelní pohled.

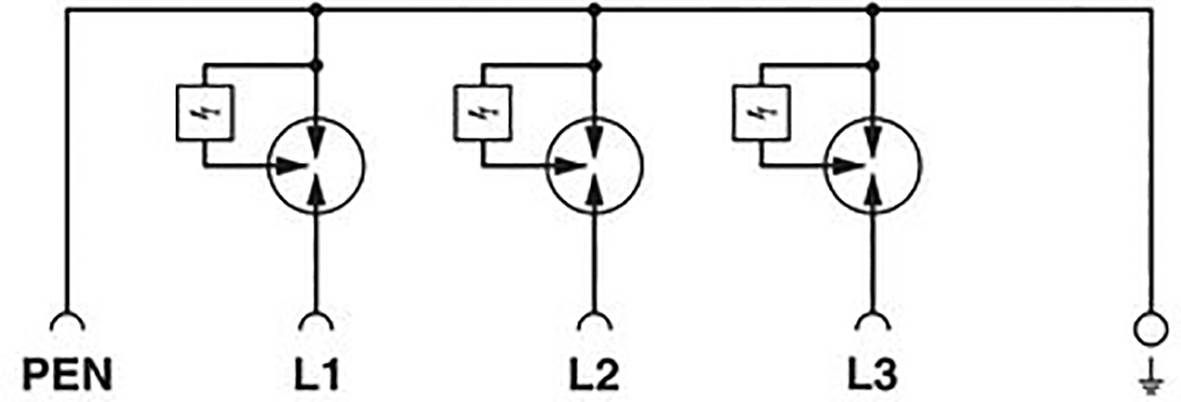

Schéma zapojení ukazuje tři žárovky zapojené paralelně k fázím L1, L2, L3; každá s vlastním spínačem a společným uzemněním.

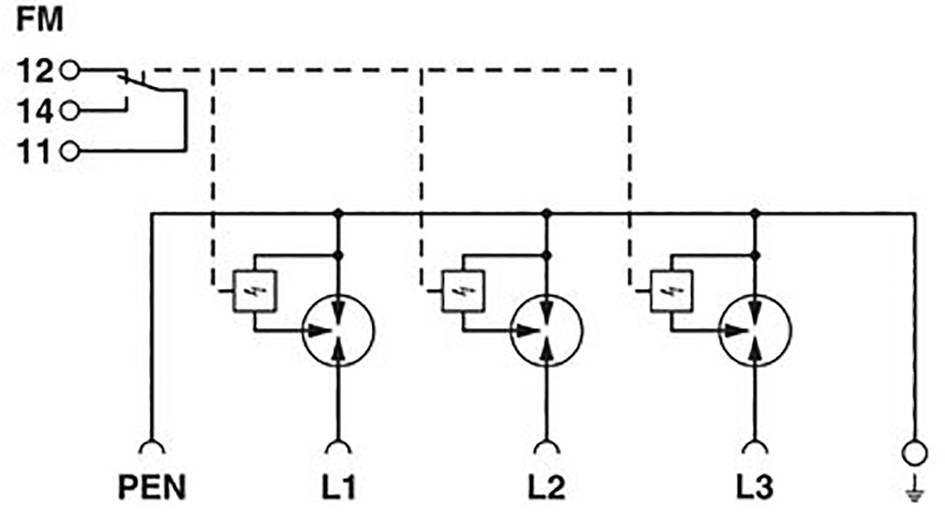

'Schéma zapojení FM vedení se třemi fázemi L1, L2, L3 a PEN vodičem. Připojení ke svorkám 12, 14, 11. Symbol uzemnění je přítomen.'

1/6

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 830,58 Kč / kus)

6 830,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochranné cesty: L-Pen
Dílek stupnice 1,5 TE
Způsob montáže: Přípojnice 40 mm
Materiál pouzdra: PA 6.6
Stupeň znečištění: 2
Třída hořlavosti podle UL 94: V-0
Konstrukce: Modul přípojnice, jednodílný
Počet pinů: 3
Hlášení o ochraně proti přepětí: Vadné hlášení, hlášení na dálku pomocí volitelného modulu
Maximální trvalé napětí UC: 255 v/AC
Odolnost proti zkratu ISCCR: 25 kA
Maximální zabezpečení při přípojové vedení: 160 a (gG)
Typ připojení: Šroubové připojení
Závit šroubu: M6

Kategorie produktu: kombinovaný chránič proti přepětí

Únikový proud: 20 kA

Jmenovité napětí: 240 V/AC
415 V/AC

Provozní teplota: -40 °C až +80 °C

: IP20

Číslo výrobce: 1168946

Barva: světle šedá

Normy: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Rozm.: (š x v x h) 27 x 222.7 x 104.4 mm

Šířka: 27 mm

V: 222.7 mm

Hloubka: 104.4 mm

Obsah: 1 ks

Hmotnost: 620 g

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti přepětí 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 kombinovaný chránič proti přepětí 20 kA 1 ks

Popis

VýhodyUniverzální použití - hodí se do každé skříně elektroměru díky úzké šířce pouhých 27 mmInstalace v oblasti předpočítadla díky shodě pro aplikační pravidlo VDE-AR-N 4100 - potvrzeno schválením VDEMontáž bez nářadí a bezpečná díky univerzálnímu zamykání na 5 mm a 10 mm tlusté kolejniceIntegrace do řízení budov s volitelným modulem pro signalizaciSvodič blesků, podle . Typ 1 / třída I, pro 3 3fázové rozvodné sítě, s kombinovaným N a PE (L1, L2, L3, Pen). Pro vyrovnání potenciálu blesků podle třídy ochrany III a IV. Pro montáž na 40 mm přípojnicové systémy.
