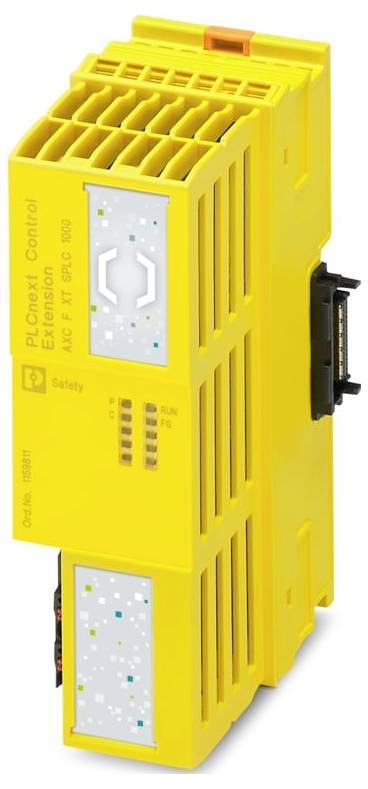

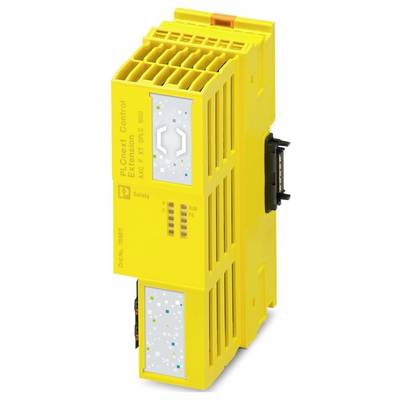

Phoenix Contact 1159811 AXC F XT SPLC 1000 Rozšiřující modul pro PLC 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (11 169,42 Kč / kus)
11 169,42 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada produktů: Rozšíření PLCnext Control Extension
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 45 mm
- Výška: 126,93 mm
- Hloubka: 75 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C až 2000 m včetně; -25 °C... 55 °C až 3000 m včetně; -25 °C... 50 °C až 4000 m
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Poznámka: Configuration: Security Profile active
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (podle DIN EN 61131-2)
- Šok (provoz): 30 g (podle EN 60068-2-27/IEC 60068-2-27)
- Vibrace (provoz): 5g (podle EN 60068-2-6/IEC 60068-2-6)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Obecně: Pokud SPLC-1000 pracuje s AXC F 2152, musí být použit modul šokového kozla AXC BS L 2.
- ATEX: NORMA ATEX
- IECEx: IECEx
- Označení: Průmyslová IT Security, IACS komponentní
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: typ. 1,92 W; typ. 1,92 W
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Vnější rozměr: Vnější rozměr
- Šířka / výška / hloubka: 45 mm / 126,93 mm / 75 mm (hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715)).
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Certifikát: IITS2 029429 0027
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (podle DIN EN 61131-2)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 100 mA; typ. 80 mA
- Připojení vodiče: Připojení vodiče
- Funkce: Funkce
- Ochranné zapojení: Ochrana proti přepólování | dioda s ochranou proti přepólování; ochrana proti přechodovým jevům | odrušovací dioda
- Napájení
- Tlak vzduchu (skladování/přeprava): 58 kPa... 106 kPa (až 4500 m/m)
- Odběr proudu typicky: 80 mA
- Maximální odběr proudu: 100 mA
- Zvláštní vlastnosti: Proces vývoje certifikován podle IEC 62443-4-1; certifikace produktů podle IEC 62443-4-2
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Napájecí napětí 24 v DC
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Systémové předpoklady: Systémové předpoklady
- Webový server: ne
- Axioline F zástrčka: Axioline F zástrčka
- Strojírenské nářadí: PLCnext Engineer
- Odolnost vůči plynům ohrožujícím funkce podle DIN 40046-36/ DIN 40046-37: Použití přístroje je v těchto podmínkách zakázáno.
- Bezpečnostní funkce: Ano
- Potenciály: Napájení logického napětí UL: Potenciály: Napájení logického napětí UL
- Displej
- Šok (skladování/přeprava): 30 g (podle EN 60068-2-27/IEC 60068-2-27)
- Vibrace (skladování/přeprava): 5g (podle EN 60068-2-6/IEC 60068-2-6)
- Diagnostický displej: ne
- Funkce redundance: ne
- Průmyslová kybernetická bezpečnost: Průmyslová kybernetická bezpečnost
- Kategorie produktu
Rozšiřující modul pro PLC
- Typ
AXC F XT SPLC 1000
- Provozní napětí
24 V/DC
- V
126.93 mm
- Délka
75 mm
- Šířka
45 mm
IP20
- Rozm.
(d x š x v) 75 x 45 x 126.93 mm
- Číslo výrobce
1159811
- Provedení
Modulární
- Montáž
Montáž na DIN lištu
- Obsah
1 ks
- Hloubka
74.25 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Rozšiřující modul pro PLC 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Rozšiřující modul pro PLC 24 V/DC
Popis
Rozšiřující modul PLC, PLCnext Control Extension, Profi Safe F-Host, Profi Safe F-Device, PLCnext Engineer, certifikováno podle IEC 62443-4-2.
