Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Napájecí zdroj s vícenásobnými vstupy, zobrazený model 'STEP POWER CP-DUO/1AC/24DC/4A'. Kompaktní design pro montáž na DIN lištu.

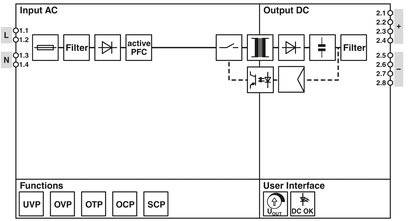

Diagram měniče elektrického proudu: Znázorňuje převod střídavého proudu (AC) na stejnosměrný proud (DC) pomocí filtru a aktivního Power Factor Correction (PFC); funkce níže.

Schéma elektrického zapojení: Vlevo 'Vstup' s vodiči L a N, vpravo 'Výstup' s několika připojeními, uprostřed šipka.

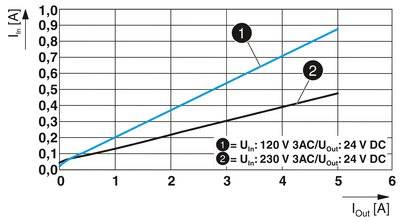

Graf zobrazuje lineární závislost I_in (A) na I_out (A). Linie 1: U_in 120 V AC/DC, Linie 2: U_in 230 V AC/DC v rozsahu 0-5 A.

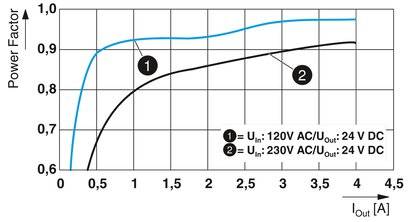

Diagram znázorňuje průběh účiníku. Osy: 'Účiník', 'I_out [A]'. Křivky: ① 'U_in=120V AC/U_out=24V DC', ② 'U_in=230V AC/U_out=24V DC'.

Graf znázorňuje výstupní výkon (P_out) v procentech ve vztahu k výšce (H) v metrech. 100 % výkonu do 1000 m, klesající od 2000 m až na přibližně 80 % při 5000 m.

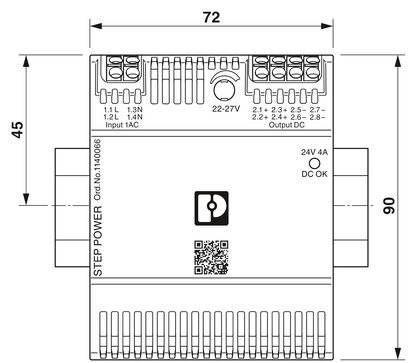

Napájecí zdroj s rozměry 72x90x45 mm. Nahoře elektrické konektory a vstupní popisky. Dole QR kód a nápis 'STEP POWER'.

Obrázek technického diagramu s rozměry. Šířka: 61 mm, výška: 55 mm; s dalšími údaji 50 mm a 44 mm.

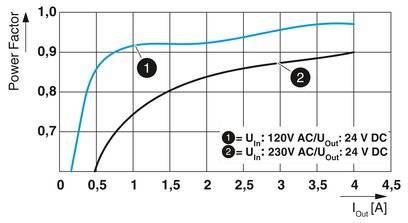

Graf zobrazuje výkonový faktor v závislosti na zatěžovacím proudu. Dvě křivky: '1' pro vstupní napětí 120 V a '2' pro vstupní napětí 230 V při stejnosměrném výstupu 24 V DC.

1/9

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 450,41 Kč / kus)

1 450,41 Kč

Bez DPH.

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájení STEP-PS

25 V/DC / 4 A
96 W
Vstup 1fázový
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %
Připojení (součástky): pružinové připojení
Ideální do rozvodných skříni a pro ploché ovládací panely.

Technické parametry

Jmenovité vstupní napětí: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 120 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %

Vstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 4 A

Výstupní proud (max.) - zaokrouhlený: 4 A

: 96 W

Typ výstupu (Napájecí zdroje): pevné napětí

Fáze: 1

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 61 x 72 x 90 mm

Hmotnost: 0.255 kg

Výstupní napětí (max.): 25 V/DC

Výstupní napětí (min.): 22.5 V/DC

Číslo výrobce: 1140066

Obsah: 1 ks

Šířka: 72 mm

V: 90 mm

Délka: 61 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -10 °C

Typ: STEP3-PS/1AC/24DC/4/PT

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435747

Tento produkt

96 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088495 síťový zdroj na DIN lištu 24 V/DC 0.63 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435744

15 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435745

30 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435746

60 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088478 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435748

120 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 síťový zdroj na DIN lištu 5 V/DC 3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435749

15 W

pružinové připojení

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 síťový zdroj na DIN lištu 12 V/DC 1.3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435750

15 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435751

30 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 síťový zdroj na DIN lištu 24 V/DC 0.83 A 18 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511731

18 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 síťový zdroj na DIN lištu 24 V/DC 1.9 A 42 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511732

42 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Ke stažení

List technických údajů

List technických údajů 2435747 Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435747 Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Popis

Noví specialisté rozšiřují řadu Power řady STEP. Napájecí zdroj 12 v je ideal pro E-mobilitu, pro napájení jednodeskových počítačů je k dispozici zařízení 3 A. Ploché napájení se schválením NEC třídy 2 je speciálně pro americký trh.

Tento text byl přeložen strojově.

Provedení

Použitelná kdekoliv na světě díky širokému vstupnímu rozsahu a balíku mezinárodních povolení.
Vysoká provozní bezpečnost díky vysokému MTBF >500 000 h.
Paralelní spínání pro zvýšení výkonu a redundance
Jednoduché uvedení do provozu pomocí LED kontrolek
Vysoká bezpečnost provozu díky dlouhému času překlenutí výpadku sítě > 20 ms
Upevnění na DIN lištu nebo přišroubování na rovnou plochu.
