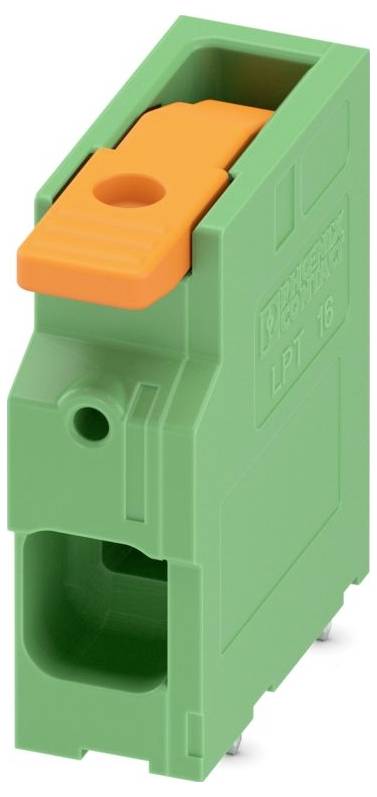

Phoenix Contact 1119809 PCB terminál zelená 25 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
PCB terminál
Rastr (rozteč)
10 mm
Počet kontaktů v řadě
1
Typ
LPT 16/ 1-10,0
Počet řádků
1
Datasheety: (PDF)
Počet (velikost balení 25 ks)
Celková cena (1 705,00 Kč / kus)
Kč
Hlavní benefity
PCB terminál
- Obsah 25 ks
Technické parametry
- Na jeden vodič: 0.75-16 mm²
- Jemný vodič s dutinkou na kabely o průřezu 0.75-16 m²
- Jemný vodič s koncovkou kabelu bez dutinky o průřezu 0.75-25 m²
- Pro vícežilové kabely o průřezu 16-16 m²
- Typ připojení vodiče: Přípojka s pružinovým protitahem
- Typ připojení desky: Pájecí vývod
- Počet elektrických konektorů: 1
- Počet pater: 1
- Druh vytlouhování: Karton (pro SMD)
- Způsob upevnění desky plošných spojů: Přípojný kontakt
- Způsob uchycení: pájení
- Jmenovitý proud: 76 A.
- Provozní teplota -40 - 105 °C.
- Třída hořlavosti izolační hmoty podle UL94: V0
- Průměr připojovacích pinů: 1.7 mm
- Délka piny: 3.6 mm
- Rozteč konektorů: 10 mm
- Stupeň znečištění: 2
- Materiál připojovacího povrchu: Cín
- Materiál izolace: Jiný
- Kategorie přepětí: III
- Typ
LPT 16/ 1-10,0
- Kategorie produktu
PCB terminál
- Rastr (rozteč)
10 mm
- Počet řádků
1
- Počet kontaktů v řadě
1
- Jmenovitý proud
76 A
- Jmenovitý proud - filtr
76 A
- Barva
zelená
- Číslo výrobce
1119809
- Obsah
25 ks
- V
39.6 mm
- Barva pouzdra
zelená
Ke stažení
List technických údajů
List technických údajů 3564406 Phoenix Contact 1119809 PCB terminál zelená 25 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564406 Phoenix Contact 1119809 PCB terminál zelená 25 ks
Popis
Svorkovnice, jmenovitý proud: 76 a, jmenovitý průřez: 16 mm², počet potenciálů: 1, počet řádků: 1, počet pólů: 1, řada: 1, typ: LPT 16/, rozteč: 10 mm, typ připojení: Páčkový konektor Push-In, montáž: Pájení vlnou, směr připojení vodiče/deska: 0 °, barva: zelená, pin-rozložení: lineární pinning, délka pinu [P]: 3,6 mm, druh balení: zabaleno v krabici
