Name: Phoenix Contact 1115661 CAPAROC PM S-R Paměťový modul 1 ks
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

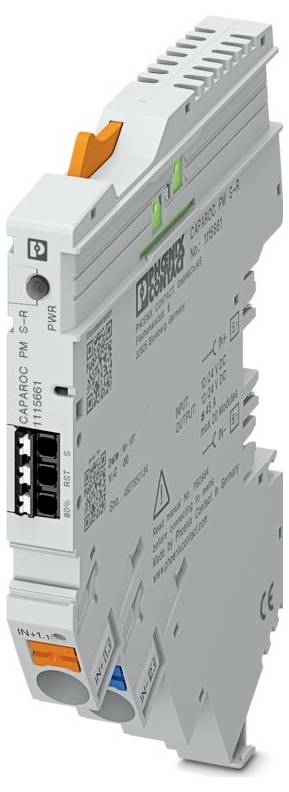

Phoenix Contact 1115661 CAPAROC PM S-R Paměťový modul 1 ks-0

Ilustrační obrázek

Kategorie produktu

Paměťový modul

Provedení

Zásuvný modul

Připojení

Push-in připojení pružinovou svorkou

Krytí

IP20

Délka

111.3 mm

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 004,13 Kč / kus)

1 004,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CAPAROC
Provedení: Zásuvný modul
Typ připojení: Připojení Push In
Tuhý průřez vodiče: 0,5 mm²... 16 mm²
Průřez vodiče AWG: 20... 8
Šířka: 12,4 mm
Výška: 132,4 mm
Hloubka: 111,3 mm (vč. Nosné lišty 7,5 mm)
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -30 °C ... 65 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 60068-2-27
Poznámka: Okolní vlivy - šoky
Způsob montáže: Lze připojit na proudovou lištu CAPAROC CR…
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2
Šok (provoz): 30 g (11 ms trvale, půlsinový nárazový impuls, podle IEC 60068-2-27); 25 g (6 ms trvale, půlsinový nárazový impuls podle IEC 60068-2-27, trvalé šok)
Vibrace (provoz): 5g (10 Hz ... 150 Hz / 10 cyklů / osa / X, Y, z)
Provozní napětí: 10 v DC... napájení 18 - 30 V DC
Délka odizolování: 18 mm
Obecně: Obecně
Dielektrická pevnost 35 v DC (zátěžový obvod)
Flexibilní průřez vodiče s plastovou objímkou: 0,5 mm²... 16 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,5 mm²... 16 mm²
Označení: ISA S71.04 2013 G3 Harsh Group a
MATERIÁL: PA 6; PA 6; PA 6; PC
Ztrátový výkon: typ. 0,22 W (při volnoběhu při 24 v);< 1,5 W (při jmenovitém provozu 24 v a 45 a)
JMENOVITÉ NAPĚTÍ 12 V DC; 24 V DC
Třída ochrany III
Výstupní napětí: Max. 30 v DC (vstupní napětí ±5 % při I > 80 % min. Jeden kanál)
Rozsah vstupního napětí: 7 v DC... 30 v DC (reset s hranou proti poklesu)
Odběr proudu: typ. 0,5 mA (při 24 v DC)
Účinnost: 99 %
MTBF (IEC 61709, SN 29500): 18886912,65 h (při 25 °C s 21 % zátěží); 5907048,64 h (při 40 °C s 34,25 % zátěží); 933563,97 h (při 40 °C s 100 % zátěží)
Test znečištění: Test výfukových plynů
Schválení UL: Schválení UL
Výstupní proud max. 20 mA
Impulzní rázové napětí: 0,5 kV
Počet zásuvek: 2
Obvod: Obvod zátěže
Typ spouštění: E (elektronicky)
Klidový proud I0: typ. 9 mA (při volnoběhu při 24 v)
Teplotní derating: 45 a (celkový proud při 40 °C); 30 a (celkový proud při 65 °C)
Případ napětí 0,03 v (při 45 a)
Automatické vypnutí při podpětí: ≤ 9,2 v DC (aktivní); ≥ 10,2 v DC (neaktivní)
Reset
Délka pulsu: ≥ 50 ms
Stavový výstup: Stavový výstup
Kontrola vlhkosti: 96 h, 95 % RH, 40 °C.
Jmenovitý proud: 45 a DC (celkový proud)
Vypnutí při přepětí: ≥ 30,5 v DC (aktivní); ≤ 29,5 v DC (neaktivní)
Hlavní elektrický obvod V+: Hlavní proudový obvod V+
Hlavní proudový obvod V-: Hlavní proudový obvod V-
Maximální montážní systém: ≤ 20 (moduly CAPAROC lze zapojit)
Power (PWR) LED zelená: Svítí (při chybách kanálů); rozsvítí (napájecí napětí v rozsahu); bliká (3 x při deaktivaci programovacího zámku)
Power (PWR) LED červená: Svítí (napájecí napětí mimo jmenovitý rozsah)
Power (PWR) LED žlutá: Bliká (3 x při aktivaci uzamčení programovacího zámku)
Signální LED dioda zelená: Svítí (při chybě kanálu); rozsvítí (napájecí napětí ve jmenovité oblasti)
Signální LED dioda žlutá: Svítí (při I > 80 % min. Jeden kanál)
Signální LED dioda červená: Svítí (při chybě kanálů alespoň jeden); rozsvítí se (napájecí napětí mimo jmenovitý rozsah)
