Name: Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A elektronický jistič 1 ks
Brand: Phoenix Contact
SKU: 3563935
Availability: BackOrder

Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A elektronický jistič 1 ks-0

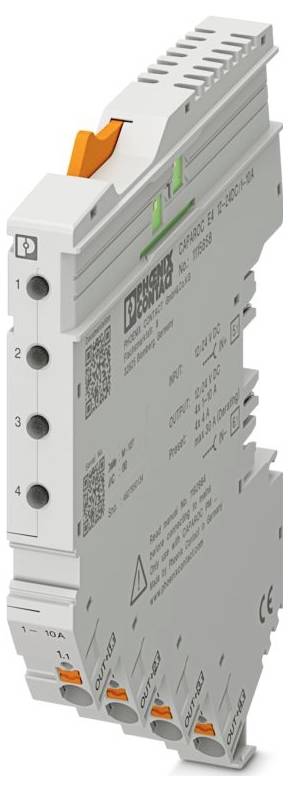

Ilustrační obrázek

Kategorie produktu

elektronický jistič

Provedení

Zásuvný modul

Připojení

Push-in připojení pružinovou svorkou

Krytí

IP20

Délka

111.3 mm

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 342,98 Kč / kus)

2 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CAPAROC
Provedení: Zásuvný modul
Počet pólů: 1
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 4 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 12,4 mm
Výška: 132,4 mm
Hloubka: 111,3 mm (vč. Nosné lišty 7,5 mm)
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -30 °C ... 65 °C (je třeba vzít v úvahu teplotní rozsah vstupního modulu)
Okolní teplota (skladování/transport): -40 °C... 70 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 60068-2-27
Poznámka: Okolní vlivy - šoky
Způsob montáže: Lze připojit na proudovou lištu CAPAROC CR…
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2
Šok (provoz): 30 g (11 ms trvale, půlsinový nárazový impuls, podle IEC 60068-2-27); 25 g (6 ms trvale, půlsinový nárazový impuls podle IEC 60068-2-27, trvalé šok)
Vibrace (provoz): 5g (10 Hz ... 150 Hz / 10 cyklů / osa / X, Y, z)
Provozní napětí: 10 v DC... napájení 18 - 30 V DC
Délka odizolování: 10 mm
Obecně: Obecně
Dielektrická pevnost 35 v DC (zátěžový obvod)
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 4 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 4 mm²
Označení: ISA S71.04 2013 G3 Harsh Group a
MATERIÁL: PA 6; PA 6; PA 6; PC
Pojistka: Elektronicky
Ztrátový výkon: typ. 0,6 W (při volnoběhu při 24 v);< 3,3 W (při jmenovitém provozu 24 v a 10 a)
JMENOVITÉ NAPĚTÍ 12 V DC; 24 V DC
Třída ochrany III
Účinnost: 99 %
Rekuperační odolnost: Max. 35 v DC
MTBF (IEC 61709, SN 29500): 11140621 h (při 25 °C s 21 % zátěží); 4699883 h (při 40 °C s 34,25 % zátěží); 534110 h (při 40 °C s 100 % zátěží)
Test znečištění: Test výfukových plynů
Počet kanálů: 2
Zpoždění zapnutí: 50 ms (předem nastaveno z výroby na každý kanál); možnost přizpůsobení se napájecím modulím CAPAROC PM IOL a CAPAROC PM PN
Schválení UL: Schválení UL
Provedení kontaktu: Bez galvanického oddělení
Impulzní rázové napětí: 0,5 kV
Počet zásuvek: 2
Obvod: Obvod zátěže
Typ spouštění: E (elektronicky)
Požadovaná předběžná pojistka: Pouze v případě, že Imax je přívod > zkratového spínacího výkonu. Integrovaný prvek Fail-Safe.
Aktivní omezení proudu: typ. 2.0 x IN při IN ≤ 3 a; typ. 1.5 x IN při ≥ 4 A.
Klidový proud I0: typ. 25 mA (při volnoběhu při 24 v)
Teplotní derating: 20 a (celkový proud při 40 °C); 10 a (celkový proud při 65 °C)
Případ napětí 0,14 v (při 10 a)
Prvek Fail Safe: 15 a DC (na výstupní kanál)
Doba vypnutí: 5 s (při přetížení 1,1…1,3 x IN při ≥ 4 a);5 s (při přetížení 1,1…1,7 x IN při IN < 4 a);typ. 400 ms (max. 450 ms pro vysoké rozběhové proudy); typ. 20 ms (při zkratu > 1,5 x V)
Automatické vypnutí při podpětí: ≤ 8,5 v DC (aktivní); ≥ 9,2 v DC (neaktivní)
Max. Kapacitní zatížení: ≤ 75000 μF (v závislosti na nastavení proudu a dostupném zkratovém proudu)
Kontrola vlhkosti: 96 h, 95 % RH, 40 °C.
Jmenovitý proud V: 2 / 4 / 6 / 8 / 10 a DC (nastavitelný přes otočný spínač); 1 / 2 / 3 / 4 / 5 8 / 6 9 / 7 10 a DC (nastavitelný, v RC režimu přes napájecí modul s komunikačním rozhraním)
Zkratový spínací výkon 300 A.
Jmenovitý proud (přednastavený): 2 a
Tolerance měření I: ± 10 % (typ.)
Vypnutí při přepětí: ≥ 32,5 v DC (aktivní); ≤ 30,5 v DC (neaktivní)
Zabezpečený výstup: Zabezpečený výstup
Kanál LED: Vypnuto (kanál vypnut)
Kanál LED žlutá: Svítí (kanál, odlehčení kanálů > 80 %); blikání dvakrát (kontrola instalace, žádná komunikace pro napájecí modul)
Kanál LED zelená: Svítí (zapnutý kanál); bliká (zapnutý kanál, pozice kódovacího spínače neodpovídá nastavené hodnotě)
Kanál LED červená: Svítí (kanál vypnutý, přepětí nebo podpětí aktivní); svítí dočasně (kanál vypnutý, chladicí fáze 5 s, přetížení nebo zkratu); bliká (kanál vypnutý, možnost opětovného zapnutí, přetížení nebo vypnutí při zkratu); blikání dvakrát (kanál vypnutý, překročení celkové hranice systému)
Kanál LED: Červená žlutá: Bliká (kanál je přetížený a je vypnutý)
Kanál LED: Červeno-zelená: Bliká (kanál vypnutý, aktivní programovací režim, nastavení proudu po spuštění přetížení nebo zkratu)

Kategorie produktu: elektronický jistič

Provedení: Zásuvný modul

Připojení: Push-in připojení pružinovou svorkou

: IP20

Délka: 111.3 mm

Šířka: 12.4 mm

V: 132.4 mm

vhodný pro/na: Napájecí kolejnice CAPAROC CR…

Obsah: 1 ks

Typ: CAPAROC E2 12-24DC/2-10A

Rozm.: (d x š x v) 111.3 x 12.4 x 132.4 mm

Hloubka: 111.3 mm

Provozní napětí: 30 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A elektronický jistič 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A elektronický jistič 1 ks

Popis

Elektronický přepínač el. přístrojů E (elektronický), 1pólový, vypínací linie: Elektronický, typ montáže : Lze zapojit do elektrické lišty CAPAROC CR…, jmenovitý proud: 10 A.
