Phoenix Contact 1108543 SCX 2POE 2LX průmyslový ethernetový switch 100 / 1000 MBit/s funkce PoE

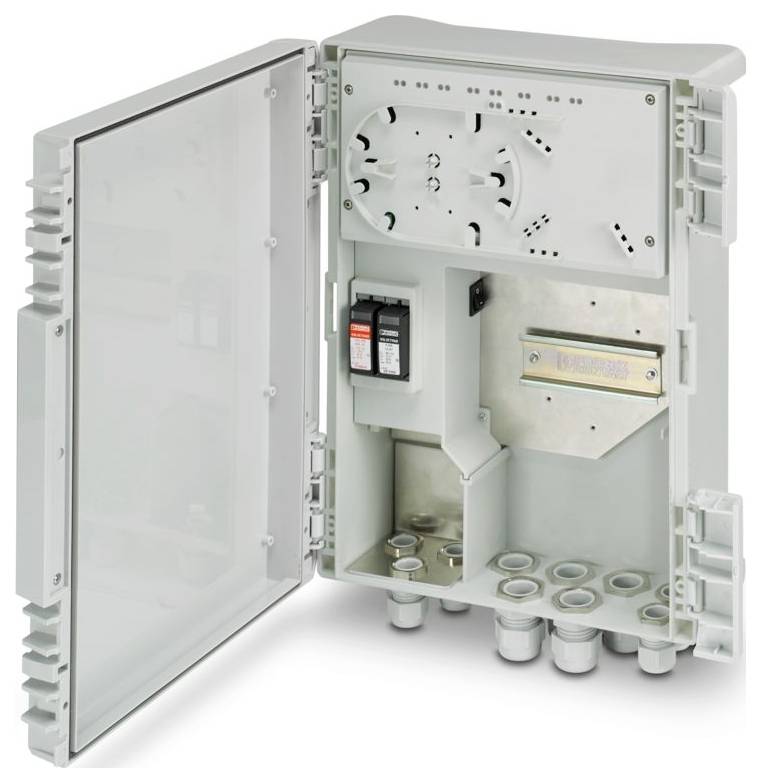

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 10. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (39 376,03 Kč / kus)

39 376,03 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produkty z rodiny: Smart Ethernet box
Typ připojení: Pružinové připojení
Šířka: 284 mm
Výška: 364 mm
Hloubka: 121 mm
Třída hořlavosti podle UL 94: V0 (pouzdro, zhasnutí vertikálně napjatého vzorku do 10 sekund, žádné hořlavé odkapávání umělohmotných roztavidel, maximálně 60 sekund připlutí);V2 (kabelové šroubení, zhašení vertikálně napjatého vzorku do 30 sekund, hořlavé odkapávání je přípustné)
Okolní podmínky: Okolní podmínky
Ochrana: IP65 (podle DIN EN 60529: Úplná ochrana proti dotyku, prach nepronikne, ochrana proti stříkající vodě z libovolného směru)
Teplota okolí (provoz): -40 °C ... 70 °C (>50 °C snižování)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: 2000 m
Normy/předpisy: EN 61000-6-4
Způsob montáže: Montáž na stěnu; montáž na sloup
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie III (u zastrčených ochranných modulů);II (bez ochranných modulů)
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
Délka odizolování: 10,00 mm
Frekvenční rozsah 0,15 MHz... 80 MHz (80 % amplitudová modulace s 1 kHz)
Přenosová rychlost 100/1000 Mbit/s (v závislosti na použitém SFP modulu)
2vodičový stejný příčný úsek flexibilní s koncovou dutinkou TWIN s plastovým pouzdrem: 0,5 m² ... 1,5 mm²
Flexibilní průřez vodiče s plastovou objímkou: 0,2 mm²... 4 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,2 mm²... 4 mm²
Označení: ISA-S71.04-1985 G3 Harsh Group a
UL, USA/Kanada: UL, USA/Kanada
Maximální ztrátový výkon při jmenovitých podmínkách: Min. 7 W (při 230 v AC, režim Stand-by)
Třída ochrany: I (uzemnění všech vodivých částí krytu)
Délka přenosu: < 80 km (v závislosti na použitém SFP modulu)
Odolnost proti nárazu: IK10 (podle IEC 62262: Energie úderu 20 J, odpovídá 5 kg z výšky 40 cm)
Rozsah napájecího napětí: 100 v AC... 240 V AC -15 % ... 10 až +10 % (jednofázový)
CE: CE
Poznámka pro použití: Pouze pro průmyslové použití
Vstup: ± 1 kV (AC napájení, proti vedení); ± 2 kV (AC napájení, vedení proti zemi)
Signál: ± 2,2 kV (1 minuta)
Normovaná norma: Protipožární ochrana
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Rušivé vyzařování: Rušení
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: ± 6 kV
Rychlost vybíjení vzduchu ± 8 kV
Poznámka: Třída B, použití v obytných a drobných prostorách
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Napětí: 10 V
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Test znečištění: Test výfukových plynů
Emise rušení: Emise rušení
Odolnost vůči rušení EN 61000-6-2
MTTF: 547 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 272 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 113 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
Napájení
Barva (pouzdro): Světle šedá (RAL 7035)
Další odolnost: Odolnost proti UV záření podle UL746C, f1-Listung/vyhodnocení (venkovní kryt, 1000 hodin pod xenonovým vlivům, 7-denní zkouška ponoru vody); odolné proti solné mlze podle IEC 60068-2-11 (96 h v 5 % solné mlze)
Intenzita pole 10 v/m.
Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
Poznámka pro připojení: SFP moduly jsou k dispozici jako příslušenství
Počet kanálů: 1 (Push-In Technology)
Přenosové médium: V závislosti na použitém SFP modulu
Flexibilní průřez vodiče [AWG]: 24... 10
Výstupní proud: 300 mA (typicky)
Jmenovité izolační napětí: 3 kV AC (vstup / výstup, IEC/EN 60950-1)
Jmenovité výstupní napětí 24 v DC ±10 % (napájení pro zařízení v boxu Smart Ethernet)
Materiál (pouzdro): Polykarbonát
Materiál (kabelová průchodka): Polyamid
Materiál (těsnění kabelové průchodky): Neopren
Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
Data: Ethernet / Fast Ethernet / Gigabit Ethernet: Data: Ethernet / Fast Ethernet / gigabitový Ethernet
Maximální výstupní výkon: 165 W (>55 °C snižování, viz datový list); 155 W (aktivní spínací výstup, >55 °C snižování); 90 W (na port POE1/2, >50 °C snižování, viz datový list)
Data: Konfigurační rozhraní: Data: Konfigurační rozhraní
Data: Spínací výstup: Data: Spínací výstup
Tuhý jednovodičový/svorkový bod: 1 m²... 6 mm²
Flexibilní jeden vodič/místo sevření: 0,2 mm²... 6 mm²
Průřez vodiče flexibilní AWG max. 16
Průřez vodiče flexibilní AWG min. 24
Zátěž - proudový výstup - zátěž: Žádné indukční zatížení
Funkce přepínače: Funkce switche
Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection)
Funkce filtrování: Upřednostnění portů; VLAN (až 32 VLAN)
IP parametrizace: DHCP klient; BootP; statická IP adresa
Tabulka ADRELY MAC: 8k
Správa: Web-based Management (HTTP/HTTPS); SNMPv2/v3; Command Line Interface (Telnet, SSH)
Redundance: RSTP ( Rapid upínací true Protocol podle IEEE 802.1D-2004); podpora Large Tree; FRD (rychlá detekce)
Další funkce: Propojky
Časové synchronizace: Protokol SNTP (Simple Network Time Protocol)
Bezpečnostní funkce: Bezpečnostní funkce
Funkce: Funkce
Nepřímé vybití: ± 6 kV
Funkčnost

Kategorie produktu: průmyslový ethernetový switch

Přenosová rychlost: 100 / 1000 MBit/s

Základní funkce: Managed Switch

Ethernetové porty: 3

SFP portů: 2 x

0/100 MBit/s porty: 2 x

10/100/1000 MBit/s: 2 x

LWL porty: 2

Jumbo Frames: Ano

Vlastnosti: funkce PoE

Šířka: 284 mm

V: 364 mm

Hloubka: 121 mm

Typ: SCX 2POE 2LX

Rozhraní: RJ45
SFP

: IP65

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564124 Phoenix Contact 1108543 SCX 2POE 2LX průmyslový ethernetový switch 100 / 1000 MBit/s funkce PoE

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564124 Phoenix Contact 1108543 SCX 2POE 2LX průmyslový ethernetový switch 100 / 1000 MBit/s funkce PoE

Popis

Smart Ethernet box pro připojení koncových PoE zařízení, dvou portů PoE, dvou portů Uplink (SFP sloty), řízený přepínač, přepěťová ochrana a rozdružovací kazeta, napájecí napětí 100 ... 240 v AC, montáž na stěnu nebo na sloup
