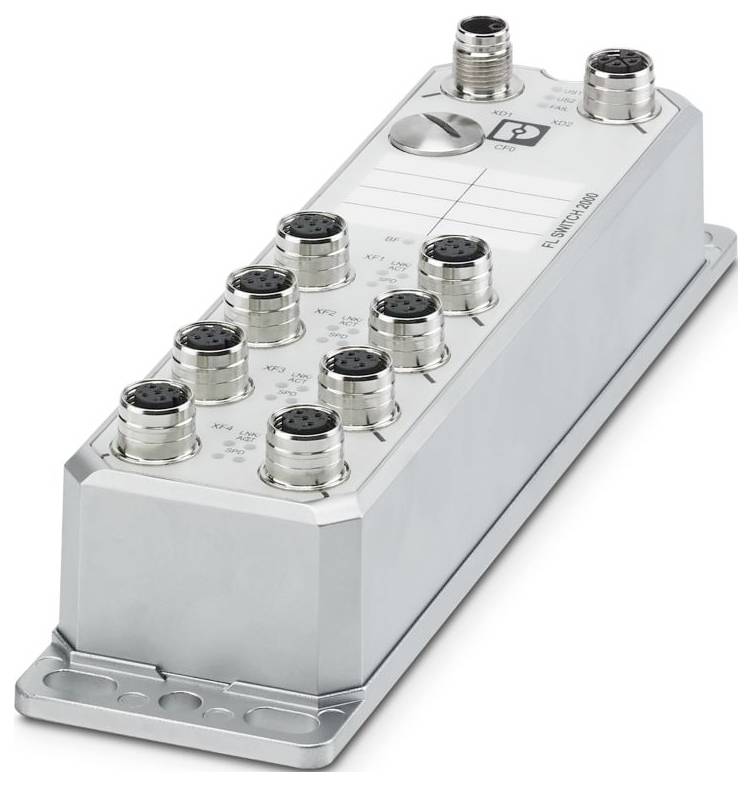

Phoenix Contact 1106616 FL SWITCH 2608 PN průmyslový ethernetový switch 10 / 100 MBit/s

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (29 470,25 Kč / kus)

29 470,25 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Řízený switch 2000
Provedení: Samostatný
Typ připojení: Konektor M12, kódování L
Šířka: 60 mm
Výška: 226 mm
Hloubka: 46 mm
Materiál pouzdra: Zinkový odlitek
Okolní podmínky: Okolní podmínky
OCHRANA: IP65; IP66; IP67
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-6-3
Způsob montáže: Montáž na stěnu
Izolační vlastnosti: Izolační vlastnosti
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 30 g (EN 60068-2-27)
Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
Všeobecné informace: Podpora telefonicky a lokálně (podléhající poplatku)
Přenosová rychlost 10/100 Mbit/s.
Maximální ztrátový výkon při jmenovitých podmínkách: 4,68 W (US = min, Tab = Max)
Třída ochrany III (VDE 0106)
Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
Ethernet: Ethernet
Délka přenosu 100 m (na segment)
Rozsah napájecího napětí: 9 v DC... 57 V DC
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 %
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: 180 mA
Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Rušivé vyzařování: Rušení
Odolnost vůči rušení EN 61000-6-2
Ukazatel stavu: LED diody: US1, US2 (napájení), Fail, 2x LED na Ethernet port (Link/activity a Speed)
Fyzika přenosu: Měď
MTTF: 461,15 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 149,69 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 19,78 let (SN 29500 Standard, teplota 70 °C, pracovní cyklus 100 %)
Napájení
Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
Neobsahuje látky narušující lak: Ano
Odběr proudu: 180 mA (při US = 24 v DC a teplotě okolí 25 °C)
Maximální odběr proudu: 0,52 a (US = min, Tab = Max)
Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
Počet kanálů: 8 (porty M12)
Přenos média: Měď
Lokální diagnostika: US1/2 napájecí napětí US1, US2 zelená LED; FAIL div. Červená LED dioda; LINK stavová LED zelená
Zvláštní vlastnosti: Rozšířený teplotní rozsah; přednastaven PROFINET režim, stavové LED PROFINET; proces vývoje certifikován podle IEC 62443-4-1; produkt certifikován podle IEC 62443-4-2
Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
Funkce přepínače: Funkce switche
Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection); Sylog; CRC-Surveillance
Funkce filtrování: Quality of Service (8 prioritních tříd); Class of Service; DiffSERV/DSCP; upřednostňování portů; VLAN (až 32 VLAN); IGMP Snooping/Quier (v1/v2); Auto-Query port; Extended Multicast filtrování
IP parametrizace: DHCP klient; DHCP možnost 82 (Agent Relay Agent); DHCP server (založen na bazénu, založen na portu); BootP; DCP (Discovery and Configuration Protocol)
Tabulka ADRELY MAC: 8k
Správa: Web-based Management (HTTP/HTTPS); řízení pomocí kladičkových kladek (LDAP, RADIUS); SNMPv1/v2/v3; Command Line Interface (Telnet, SSH)
Redundance: MRP (Media Reduntancy Protocol); RSTP (Rapid upínací Tree Protocol); FRD (rychlá detekce); Large Treue Support; LACP (Link Aggregation Control Protocol); nadbytečná systémová nadbytečnost Profinet S2
Další funkce: Přenos MMS & GOOSE (IEC 61850-8-1); přenos Modbus/TCP
Časové synchronizace: Protokol SNTP (Simple Network Time Protocol)
Bezpečnostní funkce: Bezpečnostní funkce
Funkčnost
LED indikace signálu: Příjem dat, stav připojení
Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min
Ukazatel stavu a diagnostiky: LED diody: US1, US2 (napájení), Fail, 2x LED na Ethernet port (Link/activity a Speed)
Zpoždění signálu: ≥ 6,5 µs (Store and Forward režim, 10/100 Mbit/s, v závislosti na velikosti rámce)
Napájecí napětí (DC): 24 v DC (redundantní)
Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium B; EN 61000-6-2 EN 61000-4-6 61000 (odolnost proti rušení šířené vedením) kritérium a; EN 61000 6-3-6-3 (třída odolnosti proti rušení B
Třída PROFINET Conformance: Conformance Class B
Profinet funkce: Profinet-Device; rychlý start
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass

Kategorie produktu: průmyslový ethernetový switch

Přenosová rychlost přes LAN: 100 MBit/s

Přenosová rychlost: 10 / 100 MBit/s

Základní funkce: Managed Switch

Ethernetové porty: 8

0/100 MBit/s porty: 8 x

MAC adresy: 8000

Šířka: 60 mm

V: 226 mm

Hloubka: 46 mm

Typ: FL SWITCH 2608 PN

Rozhraní: LAN (až 100 Mbit/s)

: IP65
IP66
IP67

Provozní napětí: 24 V/DC

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN průmyslový ethernetový switch 10 / 100 MBit/s

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564084 Phoenix Contact 1106616 FL SWITCH 2608 PN průmyslový ethernetový switch 10 / 100 MBit/s

Popis

Řízený switch řady 2000, 8 portů M12, 10/100 Mbit/s, ochrana: IP65/IP66/IP67, Profinet Conformance třídy B, rozšířený teplotní rozsah, přednastaven režim PROFINET, stavové LED PROFINET, proces vývoje certifikován podle IEC 62443-4-1, kompatibilní s IEC 62443-4-2
