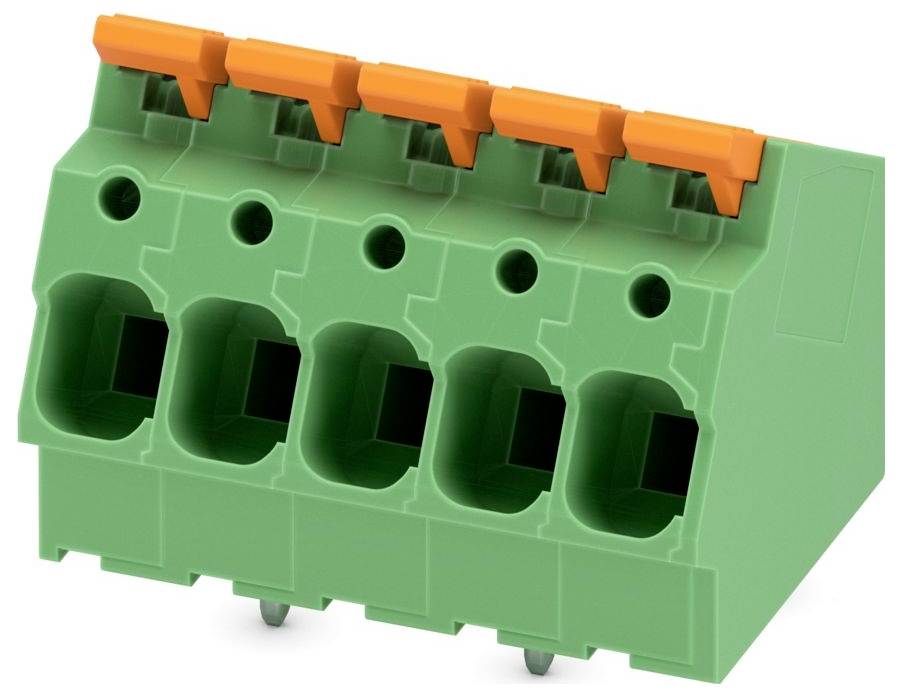

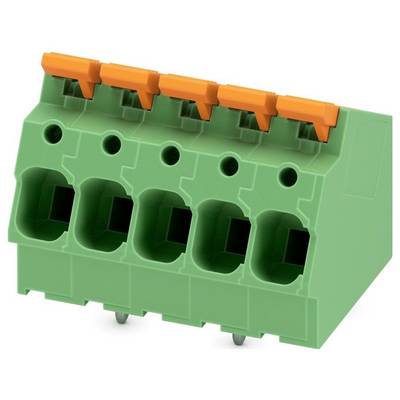

Phoenix Contact 1098178 PCB terminál zelená 25 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
PCB terminál
Rastr (rozteč)
7.5 mm
Počet kontaktů v řadě
5
Typ
LPTA 6/ 5-7,5-ZB
Počet řádků
1
Datasheety: (PDF)
Počet (velikost balení 25 ks)
Celková cena (3 995,00 Kč / kus)
Kč
Hlavní benefity
PCB terminál
- Obsah 25 ks
Technické parametry
- Na jeden vodič: 0.2-10 mm²
- Jemný vodič s dutinkou na kabely o průřezu 0.2-6 m²
- Jemný vodič s koncovkou kabelu bez dutinky o průřezu 0.34-10 m²
- Pro vícežilové kabely o průřezu 10-10 m²
- Typ připojení vodiče: Přípojka s pružinovým protitahem
- Typ připojení desky: Pájecí vývod
- Počet elektrických konektorů: 5
- Počet pater: 1
- Druh vytlouhování: Karton (pro SMD)
- Způsob upevnění desky plošných spojů: Přípojný kontakt
- Způsob uchycení: pájení
- Impulzní rázové napětí: 8 kV
- Jmenovitý proud: 41 A.
- Provozní teplota -40 - 105 °C.
- Třída hořlavosti izolační hmoty podle UL94: V0
- Průměr připojovacích pinů 2 mm
- Délka piny: 3.6 mm
- Rozteč konektorů: 7.5 mm
- Stupeň znečištění: 2
- Materiál připojovacího povrchu: Cín
- Materiál izolace: Jiný
- Kategorie přepětí: III
- Typ
LPTA 6/ 5-7,5-ZB
- Kategorie produktu
PCB terminál
- Rastr (rozteč)
7.5 mm
- Počet řádků
1
- Počet kontaktů v řadě
5
- Jmenovitý proud
41 A
- Jmenovitý proud - filtr
41 A
- Barva
zelená
- Číslo výrobce
1098178
- Obsah
25 ks
- V
33.76 mm
- Barva pouzdra
zelená
- Jmenovité napětí
1000 V
Ke stažení
List technických údajů
List technických údajů 3563592 Phoenix Contact 1098178 PCB terminál zelená 25 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563592 Phoenix Contact 1098178 PCB terminál zelená 25 ks
Popis
Svorkovnice, jmenovitý proud: 41 a, jmenovité napětí (III/2): 1000 v, jmenovitý průřez: 6 mm², počet potenciálů: 5, počet řádků: 1, počet pólů na řadu: 5, řada výrobků: LPTA 6/, rozteč: 7,5 mm, typ připojení: Páčkový konektor Push-In, montáž: Pájení vlnou, směr připojení vodiče/deska: 30 °, barva: zelená, pin layout: cik-copck-Pinning W, délka pinu [P]: 3,6 mm, druh balení: zabaleno v krabici
