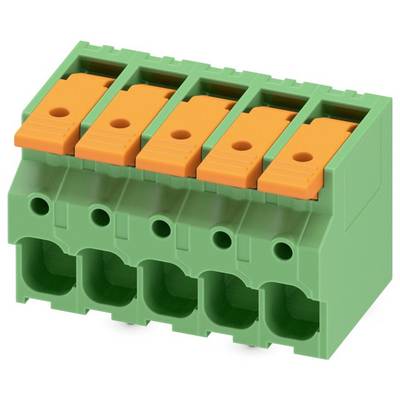

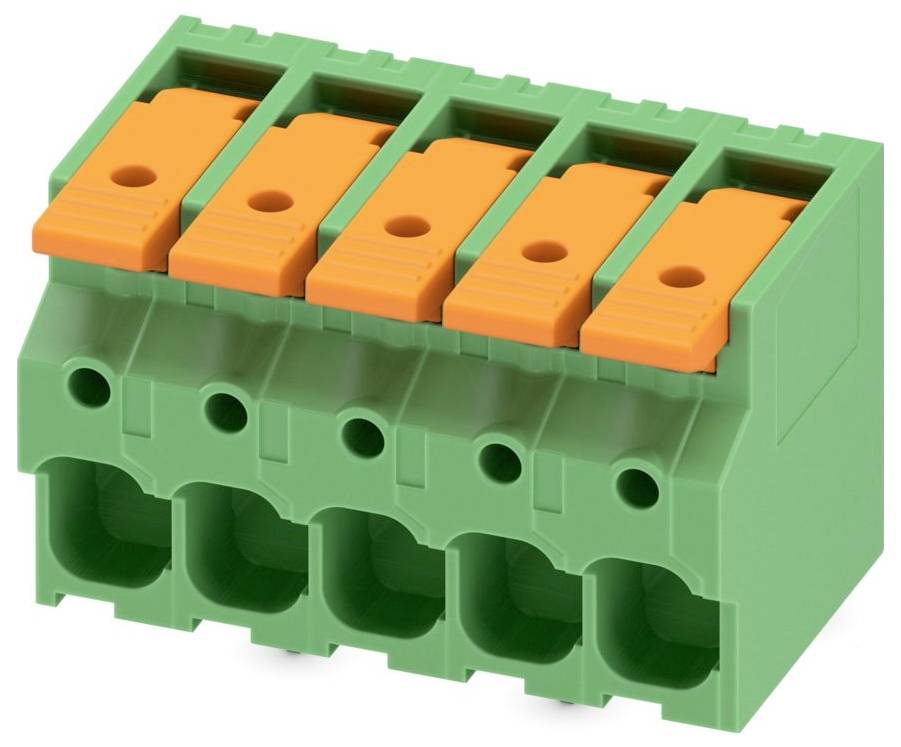

Phoenix Contact 1098170 PCB terminál 10 mm² Pólů 5 zelená 50 ks

Ilustrační obrázek

Kategorie produktu

PCB terminál

Rastr (rozteč)

7.5 mm

Počet kontaktů v řadě

Pólů

Připojení

pružinové připojení

Datasheety: (PDF)

Doručení: St 22. 7.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (8 119,00 Kč / kus)

8 119,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 5 Set(y) skladem!

Nahlásit právní incident

Hlavní benefity

PCB terminál

Obsah 50 ks

Technické parametry

Na jeden vodič: 0.2-10 mm²
Jemný vodič s dutinkou na kabely o průřezu 0.2-6 m²
Jemný vodič s koncovkou kabelu bez dutinky o průřezu 0.34-10 m²
Pro vícežilové kabely o průřezu 10-10 m²
Typ připojení vodiče: Přípojka s pružinovým protitahem
Typ připojení desky: Pájecí vývod
Počet elektrických konektorů: 5
Počet pater: 1
Druh vytlouhování: Karton (pro SMD)
Způsob upevnění desky plošných spojů: Přípojný kontakt
Způsob uchycení: pájení
Impulzní rázové napětí: 8 kV
Jmenovitý proud: 41 A.
Provozní teplota -40 - 105 °C.
Třída hořlavosti izolační hmoty podle UL94: V0
Průměr připojovacích pinů 2 mm
Délka piny: 3.6 mm
Rozteč konektorů: 7.5 mm
Stupeň znečištění: 2
Materiál připojovacího povrchu: Cín
Materiál izolace: Jiný
Kategorie přepětí: III

Typ: LPT 6/ 5-7,5-ZB

Kategorie produktu: PCB terminál

Vlastnosti: pro vlnové pájení

Rastr (rozteč): 7.5 mm

Počet řádků: 1

Počet kontaktů v řadě: 5

Pólů: 5

Připojení: pružinové připojení

Jmenovitý proud: 41 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 41 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 10 mm²

Pevný průřez (max.): 10 mm²

Materiál kontaktu: cín

Barva: zelená

Číslo výrobce: 1098170

Obsah: 50 ks

V: 27.85 mm

Barva pouzdra: zelená

Jmenovité napětí: 1000 V

Ke stažení

List technických údajů

List technických údajů 3563552 Phoenix Contact 1098170 PCB terminál 10 mm² Pólů 5 zelená 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563552 Phoenix Contact 1098170 PCB terminál 10 mm² Pólů 5 zelená 50 ks

Popis

Svorkovnice, jmenovitý proud: 41 a, jmenovité napětí (III/2): 1000 v, jmenovitý průřez: 6 mm², počet potenciálů: 5, počet řádků: 1, počet pólů na řadu: 5, řada výrobků: LPT 6/, rozteč: 7,5 mm, typ připojení: Páčkový konektor Push-In, montáž: Pájení vlnou, směr připojení vodiče/deska: 0 °, barva: zelená, pin layout: cik-copck-Pinning W, délka pinu [P]: 3,6 mm, druh balení: zabaleno v krabici

Tento text byl přeložen strojově.
