Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P zástrčka s přepěťovou ochranou 6 kA Piece 1 ks

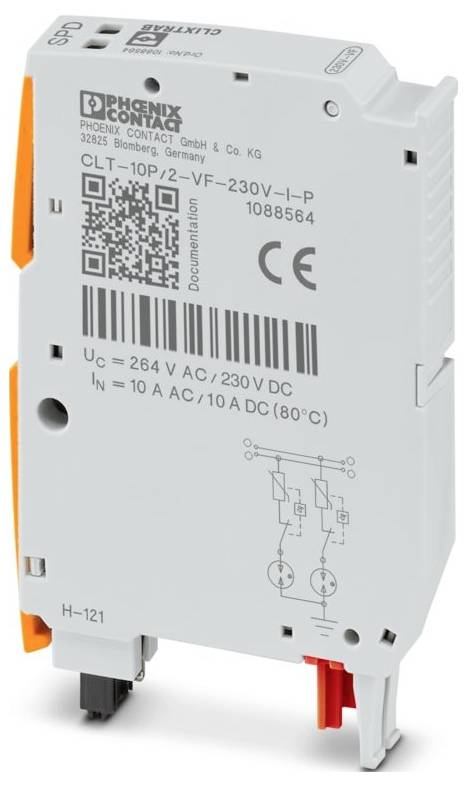

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 16. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 503,31 Kč / kus)

2 503,31 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CLIXTRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Konektor
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 240 V AC
Typ připojení: Zásuvný
Šířka: 10,3 mm
Výška: 53,25 mm
Hloubka: 81,9 mm
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6 + GV 20 %
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Ground Line-Earth
Maximální trvalé napětí UC: 230 v DC; 264 v AC
JMENOVITÝ PROUD 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 GR)
Provozní proud IC u UC: ≤ 1 µA
Proud ochranného vodiče IPE: ≤ 2 µA
Celkový svodový proud ITOMs (8/20) µs: 6 kA
Ochranná hladina Up (žíla): ≤ 1,4 kV (C1 - 1,5 kV / 750 a);≤ 1,4 kV (C2 - 6 kV / 3 kA);≤ 1,5 kV (C3 - 50 a)
Požadovaná předběžná pojistka maximálně: 10 a AC (C); 6,3 a DC (F); 10 a DC (D01 GR)
Odolnost proti nárazu (žíla): C1 - 1,5 kV / 750 a; C2 - 6 kV / 3 kA; C3 - 50 a; D1 - 500 A.
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 80 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Na základní prvek
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Izolační hmota: PA 6.6 + GV 20 %
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Šok (provoz): 5g (poloinus / 11 ms / 3x ±X, ±Y, ±z); 10 g (polosinus / 8 ms / 3x ±X, ±Y, ±z); 5 g (polosinus / 30 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 0,58g (5... 150 Hz / 5 h / X, Y, z); 1 g (5... 2000 Hz / 5 h / X, Y, z)
Doba odezvy TA (žíla): ≤ 100 ns
Vstupní útlum AE, asym.: typ. 0,3 dB (≤ 60 MHz/150 Ω)
Doba obnovení impulsu (žíla): ≤ 30 ms
Mezní frekvence fg (3 dB), asym. (Hmotnost signálu) v 150 Ω systému: typ. 60 MHz
Kapacita (žíla signálu): typ. 20 pF

Kategorie produktu: zástrčka s přepěťovou ochranou

Únikový proud: 6 kA

Jmenovité napětí: 230 V/AC

Provedení: Zástrčka

: IP20

Číslo výrobce: 1088564

Rozm.: (š x v x h) 10.3 x 53.25 x 81.9 mm

Šířka: 10.3 mm

V: 53.25 mm

Hloubka: 81.9 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P zástrčka s přepěťovou ochranou 6 kA Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P zástrčka s přepěťovou ochranou 6 kA Piece 1 ks

Popis

Zástrčková ochrana proti přepětí je přímo zásuvná na 2 řadové svorky s integrovaným ukazatelem stavu na modulu pro 2vodičový beznapěťový signál s vysokým jmenovitým Hohem. Jmenovité napětí: 230 V/AC
