Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Kompaktní DC napájecí modul 24V a 1.3A, šedý, s větracími otvory a připojovacími svorkami, vhodný pro montáž na DIN lištu.

Blokový diagram AC-DC měniče: Vstupní AC, Filtr, Usměrňovač, Transformátor, Filtr, Výstupní DC. Funkce: UVP, OVP, OTP, OCP, SCP.

Graf ukazuje účinnost (%) v závislosti na vstupním proudu (A). Dvě křivky: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Účinnost mírně klesá se zvyšujícím se proudem.

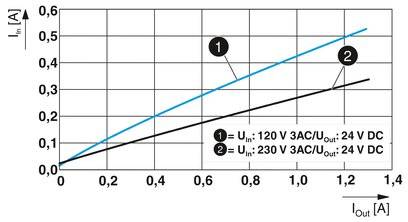

Diagram zobrazuje linky diagramu střídavého proudu: Linie 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Linie 2 'Uin = 230 V 3AC/Uout = 24 V DC'; x-osa je Iout [A] a y-osa je Iin [A].

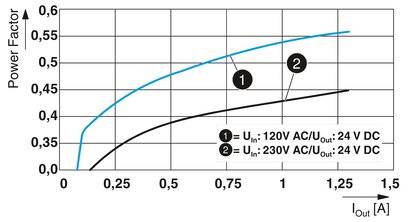

Diagram se dvěma křivkami zobrazuje účiník (osa y) v závislosti na výstupním proudu I_out [A] (osa x). Křivka 1: U_in=120V AC/U_out=24V DC; Křivka 2: U_in=230V AC/U_out=24V DC.

Graf znázorňuje pokles P_out (procenta) s rostoucí výškou H (metry), od 1000 m klesá P_out ze 100 % na přibližně 78 % při 5000 m.

Diagram elektrického spínače. Vlevo: 'Vstup' s L1.1 až L1.4; vpravo: 'Výstup' s L2.1 až L2.4. Uprostřed šipka s 'A'.

Technický výkres dílu s rozměry šířky: 61 mm nahoře, 50 mm uprostřed, 44 mm dole a celkovou délkou 55 mm.

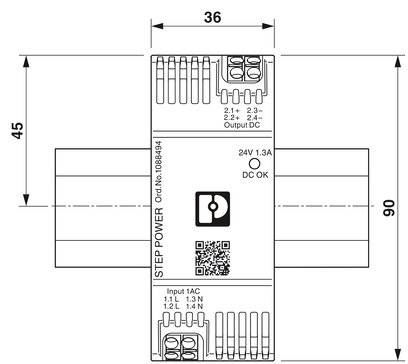

Výkres elektrického zařízení o rozměrech 36 mm x 90 mm. Znázorňuje vstupy, výstupy a QR kód. Hlavní využití: napájení.

1/9

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

25 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (921,49 Kč / kus)

921,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájení STEP-PS

25 V/DC / 1.3 A
30 W
Vstup 1fázový
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %
Připojení (součástky): pružinové připojení
Ideální do rozvodných skříni a pro ploché ovládací panely.

Technické parametry

Jmenovité vstupní napětí: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 120 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %

Vstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 1.3 A

Výstupní proud (max.) - zaokrouhlený: 1.3 A

: 30 W

Typ výstupu (Napájecí zdroje): pevné napětí

Fáze: 1

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 61 x 36 x 90 mm

Hmotnost: 0.170 kg

Výstupní napětí (max.): 25 V/DC

Výstupní napětí (min.): 22.5 V/DC

Číslo výrobce: 1088494

Obsah: 1 ks

Šířka: 36 mm

V: 90 mm

Délka: 61 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -10 °C

Typ: STEP3-PS/1AC/24DC/1.3/PT

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435745

Tento produkt

30 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088495 síťový zdroj na DIN lištu 24 V/DC 0.63 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435744

15 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435746

60 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435747

96 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435748

120 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 síťový zdroj na DIN lištu 5 V/DC 3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435749

15 W

pružinové připojení

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 síťový zdroj na DIN lištu 12 V/DC 1.3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435750

15 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435751

30 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 síťový zdroj na DIN lištu 24 V/DC 0.83 A 18 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511731

18 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 síťový zdroj na DIN lištu 24 V/DC 1.9 A 42 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511732

42 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Ke stažení

List technických údajů

List technických údajů 2435745 Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435745 Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Popis

Noví specialisté rozšiřují řadu Power řady STEP. Napájecí zdroj 12 v je ideal pro E-mobilitu, pro napájení jednodeskových počítačů je k dispozici zařízení 3 A. Ploché napájení se schválením NEC třídy 2 je speciálně pro americký trh.

Tento text byl přeložen strojově.

Provedení

Použitelná kdekoliv na světě díky širokému vstupnímu rozsahu a balíku mezinárodních povolení.
Vysoká provozní bezpečnost díky vysokému MTBF >500 000 h.
Paralelní spínání pro zvýšení výkonu a redundance
Jednoduché uvedení do provozu pomocí LED kontrolek
Vysoká bezpečnost provozu díky dlouhému času překlenutí výpadku sítě > 20 ms
Upevnění na DIN lištu nebo přišroubování na rovnou plochu.
