Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Šedý spínaný napájecí zdroj s nápisem 'STEP POWER'. Vhodný pro napětí 24V a proud 2,5A. Viditelné jsou konektory a větrací otvory.

Diagram napájecího zdroje. Vlevo 'Vstup AC' s filtrem, vpravo 'Výstup DC' s filtrem. Funkce dole: UVP, OVP, OTP, OCP, SCP. Uživatelské rozhraní zobrazuje indikaci napětí a stavu.

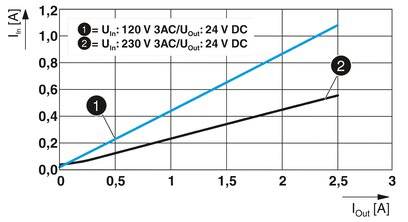

Dvouosý linkový diagram zobrazuje vstupní proud (I_in v A) v závislosti na výstupním proudu (I_out v A). Dvě linie: '120 V 3AC' a '230 V 3AC'.

Schéma zapojení pro kabeláž skříně: Vlevo "Vstup" s body L, N (1.1 až 1.4), vpravo "Výstup" s body (2.1 až 2.4), propojené šipkou A.

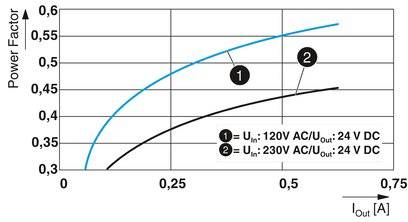

Graf zobrazuje výkonový faktor v závislosti na výstupním proudu se dvěma křivkami: 120V AC/24V DC a 230V AC/24V DC. Křivka 1 leží nad křivkou 2.

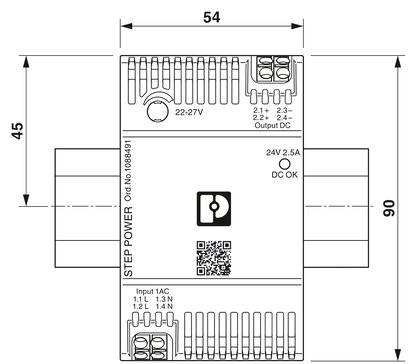

'Schéma zapojení napájecího zdroje STEP POWER. Rozměry: šířka 54 mm, výška 90 mm, hloubka 45 mm. Vstup: 22-27V. Výstup: 24V 2,5A.'

Technický výkres mechanické komponenty s rozměry: šířka 61 mm, vzdálenost mezi vnitřními body 50 mm, spodní sekce 44 mm, dolní vzdálenost 55 mm.

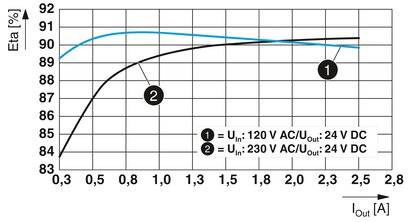

Graf znázorňuje účinnost (Eta [%]) v závislosti na výstupním proudu (I_out [A]). Dvě křivky: 1) U_in: 120 V AC, 2) U_in: 230 V AC, obě pro U_out: 24 V DC. Účinnost mírně stoupá.

Graf ukazuje výkon (Pout) v % relativně k výšce (H) v m. Výkon 100 % do 1000 m, klesá až na 90 % ve 4000 m, zůstává konstantní do 5000 m.

1/9

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

29 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 053,72 Kč / kus)

1 053,72 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájení STEP-PS

25 V/DC / 2.5 A
60 W
Vstup 1fázový
Rozsah vstupního napětí 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %
Připojení (součástky): pružinové připojení
Ideální do rozvodných skříni a pro ploché ovládací panely.

Technické parametry

Jmenovité vstupní napětí: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 120 V/AC

Výstupní napětí: 24 V/DC

Vstupní napětí: 100 V AC ... 240 V AC -15 %... +10 %
110 V DC... 250 V DC - 20 %... +10 %

Vstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

: 60 W

Typ výstupu (Napájecí zdroje): pevné napětí

Fáze: 1

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 61 x 54 x 90 mm

Hmotnost: 0.200 kg

Výstupní napětí (max.): 25 V/DC

Výstupní napětí (min.): 22.5 V/DC

Číslo výrobce: 1088491

Obsah: 1 ks

Šířka: 54 mm

V: 90 mm

Délka: 61 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -10 °C

Typ: STEP3-PS/1AC/24DC/2.5/PT

Barva: bílá

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435746

Tento produkt

60 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088495 síťový zdroj na DIN lištu 24 V/DC 0.63 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435744

15 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 síťový zdroj na DIN lištu 24 V/DC 1.3 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435745

30 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1140066 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435747

96 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435748

120 W

pružinové připojení

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 síťový zdroj na DIN lištu 5 V/DC 3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435749

15 W

pružinové připojení

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 síťový zdroj na DIN lištu 12 V/DC 1.3 A 15 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435750

15 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 síťový zdroj na DIN lištu 12 V/DC 2.5 A 30 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2435751

30 W

pružinové připojení

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 síťový zdroj na DIN lištu 24 V/DC 0.83 A 18 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511731

18 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 síťový zdroj na DIN lištu 24 V/DC 1.9 A 42 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:511732

42 W

šroubová svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Ke stažení

List technických údajů

List technických údajů 2435746 Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435746 Phoenix Contact 1088491 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Popis

Noví specialisté rozšiřují řadu Power řady STEP. Napájecí zdroj 12 v je ideal pro E-mobilitu, pro napájení jednodeskových počítačů je k dispozici zařízení 3 A. Ploché napájení se schválením NEC třídy 2 je speciálně pro americký trh.

Tento text byl přeložen strojově.

Provedení

Použitelná kdekoliv na světě díky širokému vstupnímu rozsahu a balíku mezinárodních povolení.
Vysoká provozní bezpečnost díky vysokému MTBF >500 000 h.
Paralelní spínání pro zvýšení výkonu a redundance
Jednoduché uvedení do provozu pomocí LED kontrolek
Vysoká bezpečnost provozu díky dlouhému času překlenutí výpadku sítě > 20 ms
Upevnění na DIN lištu nebo přišroubování na rovnou plochu.
