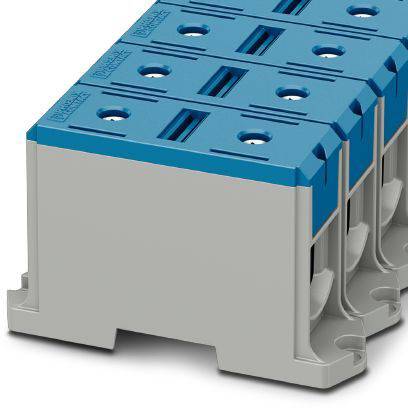

Phoenix Contact 1086506 průchodková svorka šroubová svorka modrá 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
průchodková svorka
Připojení
šroubová svorka
Flexibilní průměr (max.)
240 mm²
Pevný průřez (max.)
240 mm²
Jmenovitý proud - filtr
380 A
Datasheety: (PDF)
Počet
Celková cena (658,68 Kč / kus)
3 293,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Provedení: řadová svorka pro hliníkové a měděné vodiče (AL-CU)
- Počet konektorů: 2
- Potenciály: 1
- Jmenovitý průřez: 240 mm²
- Impulzní rázové napětí: 8 kV
- Kategorie přepětí: III
- Izolační skupina: II
- Provozní rozsah teplot: -60 °C ... 85 °C
- Okolní teplota (skladování/přepravní): -25 °C ... 55 °C
- Okolní teplota (montáž): -5 °C ... 70 °C
- Okolní teplota (ovládací): -5 °C ... 70 °C
- Zatěžovací proud maximálně: 380 A (při 240 mm² průřez vodiče - zkušební proud podle IEC 61238-1)
- Otevřené boční stěna: ne
- Šrouby závit: M20
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro min: 35 mm²
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: max. 185 mm²
- Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro min: 35 mm²
- 2 vodiče o stejném průměru flexibilní min: 35 mm²
- 2 vodiče o stejném průměru flexibilní: max. 70 mm²
- Kategorie produktu
průchodková svorka
- Připojení
šroubová svorka
- Průřez flexibilní (min.)
35 mm²
- Flexibilní průměr (max.)
240 mm²
- Průřez pevný (min.)
35 mm²
- Pevný průřez (max.)
240 mm²
- Počet řádků
1
- Pólů
1
- Barva
modrá
- Jmenovitý proud
380 A
- Jmenovitý proud - filtr
380 A
- Jmenovité napětí
1000 V
- Délka izolace (max.)
43 mm
- Číslo výrobce
1086506
- Obsah
1 ks
- Typ
UBAL 240 BU
- Rozm.
(d x š x v) 130 x 37.5 x 70 mm
- Šířka
37.5 mm
- V
70 mm
- Délka
130 mm
- Splňuje RoHS
ano
- Stupeň znečištění
3
- Třída hořlavosti
UL 94 V0
- Izolační materiál
PA
- Izolace
PA
- UKCA
Ano
