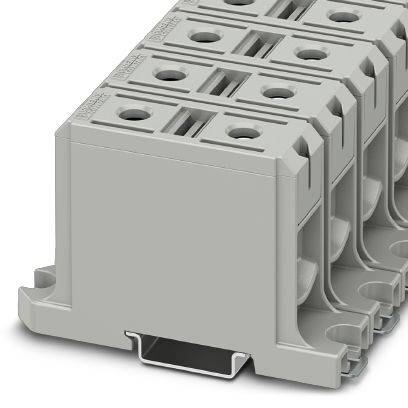

Phoenix Contact 1086475 průchodková svorka 25.1 mm šroubová svorka šedá 10 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
průchodková svorka
Připojení
šroubová svorka
Flexibilní průměr (max.)
95 mm²
Pevný průřez (max.)
95 mm²
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (394,96 Kč / kus)
3 949,59 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Provedení: řadová svorka pro hliníkové a měděné vodiče (AL-CU)
- Počet konektorů: 2
- Potenciály: 1
- Jmenovitý průřez: 95 mm²
- Impulzní rázové napětí: 8 kV
- Kategorie přepětí: III
- Izolační skupina: II
- Provozní rozsah teplot: -60 °C ... 85 °C
- Okolní teplota (skladování/přepravní): -25 °C ... 55 °C
- Okolní teplota (montáž): -5 °C ... 70 °C
- Okolní teplota (ovládací): -5 °C ... 70 °C
- Zatěžovací proud maximálně 220 A (při 95 mm² průřez vodiče - zkušební proud podle IEC 61238-1)
- Otevřené boční stěna: ne
- Vysoká NS 35/7.5: 58 mm
- Vysoká NS 35/15: 65.5 mm
- Šrouby závit: M14
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro min: 16 mm²
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: max. 70 mm²
- Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro min: 16 mm²
- 2 vodiče o stejném průměru flexibilní min: 16 mm²
- 2 vodiče o stejném průměru flexibilní: max. 35 mm²
- Druh obalu
Piece
- Kategorie produktu
průchodková svorka
- Vlastnosti
se šroubovým připojením
- Připojení
šroubová svorka
- Průřez flexibilní (min.)
16 mm²
- Flexibilní průměr (max.)
95 mm²
- Průřez pevný (min.)
16 mm²
- Pevný průřez (max.)
95 mm²
- Šířka svorky
25.1 mm
- Počet řádků
1
- Počet kontaktů v řadě
1
- Pólů
1
- Barva
šedá
- Jmenovitý proud
220 A
- Jmenovitý proud - filtr
220 A
- Jmenovité napětí
1000 V
- Délka izolace (max.)
27 mm
- Číslo výrobce
1086475
- Obsah
10 ks
- Typ
UBAL 95
- Rozm.
(d x š x v) 93.6 x 25.1 x 58 mm
- Šířka
25.1 mm
- V
58 mm
- Délka
93.6 mm
- Splňuje RoHS
ano
- Jmen. ráz. nap.
8 kV
- Stupeň znečištění
3
- Třída hořlavosti
UL 94 V0
- Izolační materiál
PA
- Izolace
PA
- UKCA
Ano
