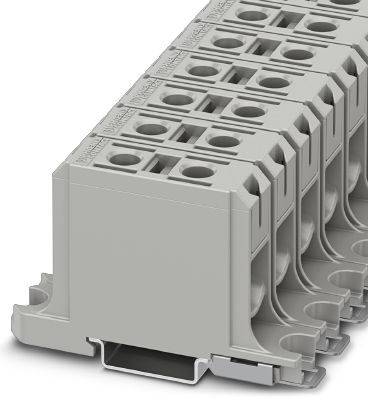

Phoenix Contact 1086465 průchodková svorka šroubová svorka šedá 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
průchodková svorka
Připojení
šroubová svorka
Flexibilní průměr (max.)
50 mm²
Pevný průřez (max.)
50 mm²
Jmenovitý proud - filtr
145 A
Datasheety: (PDF)
Počet
Celková cena (214,01 Kč / kus)
4 280,17 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Provedení: řadová svorka pro hliníkové a měděné vodiče (AL-CU)
- Počet konektorů: 2
- Potenciály: 1
- Jmenovitý průřez: 50 mm²
- Impulzní rázové napětí: 8 kV
- Kategorie přepětí: III
- Izolační skupina: II
- Provozní rozsah teplot: -60 °C ... 85 °C
- Okolní teplota (skladování/přepravní): -25 °C ... 55 °C
- Okolní teplota (montáž): -5 °C ... 70 °C
- Okolní teplota (ovládací): -5 °C ... 70 °C
- Zatěžovací proud maximálně: 145 A (při 50 mm² průřez vodiče - zkušební proud podle IEC 61238-1)
- Otevřené boční stěna: ne
- Vysoká NS 35/7.5: 51 mm
- Vysoká NS 35/15: 58.5 mm
- Šrouby závit: M10
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro min: 2,5 mm²
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: max. 35 mm²
- Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro min: 2,5 mm²
- 2 vodiče o stejném průměru flexibilní min: 1,5 mm²
- 2 vodiče o stejném průměru flexibilní: max. 16 mm²
- Kategorie produktu
průchodková svorka
- Připojení
šroubová svorka
- Průřez flexibilní (min.)
6 mm²
- Flexibilní průměr (max.)
50 mm²
- Průřez pevný (min.)
6 mm²
- Pevný průřez (max.)
50 mm²
- Počet řádků
1
- Pólů
1
- Barva
šedá
- Jmenovitý proud
145 A
- Jmenovitý proud - filtr
145 A
- Jmenovité napětí
1000 V
- Délka izolace (max.)
23 mm
- Číslo výrobce
1086465
- Obsah
1 ks
- Typ
UBAL 50
- Rozm.
(d x š x v) 82.5 x 19.2 x 51 mm
- Šířka
19.2 mm
- V
51 mm
- Délka
82.5 mm
- Splňuje RoHS
ano
- Stupeň znečištění
3
- Hmotnost
0.0100
- Třída hořlavosti
UL 94 V0
- Izolační materiál
PA
- Izolace
PA
- UKCA
Ano
