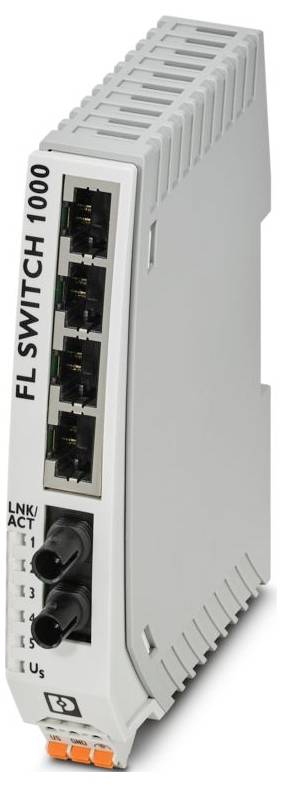

Ilustrační obrázek
Phoenix Contact 1085179 FL SWITCH 1004N-FX ST průmyslový ethernetový switch 100 MBit/s
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (4 714,88 Kč / kus)
4 714,88 Kč
Bez DPH.
Doprava zdarma
Možnost vrátit zboží.
Technické parametry
- Produktová řada: Neřízený switch 1000
- Typ připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,5 mm
- Výška: 117 mm
- Hloubka: 84 mm
- Materiál pouzdra: Zesílený polykarbonátovým vláknem
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP30
- Teplota okolí (provoz): -10 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: 2000 m (max.)
- Normy/předpisy: EN_61000-6-4:2019
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Šok (provoz): 30 g (EN 60068-2-27)
- Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
- Označení připojení: Zdroj výkonu
- Délka odizolování: 10 mm
- Shoda/schválení: Shoda/schválení
- Přenosová rychlost 100 Mbit/s (plně duplexní)
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 2,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 2,5 mm²
- UL, USA/KANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
- Class I, Div. 2, GROUPS A, B, C, D, T4
- Třída I, Zone 2, Group IIC, T4
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,196 W (při 24 v DC)
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Přenosová délka: 8 km (optická vlákna s F-G 62,5/125 0,7 dB/km F1000); 5,71 km (optická vlákna s F-G 50/125 0,7 dB/km F1200)
- Rozsah napájecího napětí: 9 v DC... 32 V DC; 18 V AC... 30 v AC (50/60 Hz)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
- Rušivé vyzařování: Rušení
- Odolnost: EN 61000-6-2:2019
- Indikace stavu: LED diody: US, Link a Activity na každém portu
- Fyzika přenosu: Vícevidové optické vlákno
- MTTF: 115,1 let (standard MIL-HDBK-217F, teplota 25 °C, provozní cyklus 100 %); 427,5 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 279,5 let (Telcordia standard, teplota 25 °C, pracovní cyklus 21 % (5 dní týdně, 8 hodin denně)).
- Napájení
- Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Typický odběr proudu: 60 mA (při 24 v DC)
- Maximální odběr proudu: 244 mA (při 9 v DC)
- Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
- Počet kanálů: 1 (ST-Multimode)
- Přenosové médium: Měď; LWL
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Základní funkce: Neřízený přepínač; automatické vyjednávání; režim Store and Forward přepínání
- Funkce přepínače: Funkce switche
- Tabulka ADRELY MAC: 2k
- Další funkce: 100 BASE-TX/100BASE-FX (IEEE 802.3u); upřednostnění podle kvality služby (QoS) (IEEE 802.1p); Energy Efficient Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
- Bezpečnostní funkce: Bezpečnostní funkce
- Funkčnost
- zasunutí: ano
- Ethernet (RJ45): Ethernet (RJ45)
- LED indikace signálu: Příjem dat, stav připojení
- Připojení napájení: Přes COMBICON, max. Průřez vodiče 2,5 m²
- Ethernet (LWL): Ethernet (LWL)
- Vlnová délka: 1300 nm
- Vysílací výkon min.: -20 dBm
- Maximální vysílací výkon: -14 dBm
- Minimální citlivost přijímače: -32 dBm
- Maximální citlivost přijímače: 0 dBm
- Zobrazení stavu a diagnostiky: LED diody: US, Link a Activity na každý port
- Vstupní zrychlení: 768 kbit
- Výstupní vyrovnávací paměť: 768 kbit
- NAPÁJECÍ NAPĚTÍ (DC) 24 V DC
- Napájení: Zdroj výkonu
- Třída PROFINET Conformance: Conformance Class a
- Napájecí napětí (AC) 24 v AC (50/60 Hz)
- FCC: Title 47 Part 15 Subpart B:2018 třída a
- Kategorie produktu
průmyslový ethernetový switch
- Přenosová rychlost přes LAN
100 MBit/s
- Přenosová rychlost
100 MBit/s
- Základní funkce
Unmanaged Switch
- Ethernetové porty
4
- 0/100 MBit/s porty
4 x
- LWL porty
1
- Auto-Uplink na každém portu
Ano
- MAC adresy
2000
- Šířka
22.5 mm
- V
117 mm
- Hloubka
84 mm
- Typ
FL SWITCH 1004N-FX ST
- Rozhraní
RJ45
ST
IP30
- Provozní napětí
24 V/DC
24 V/AC
- Max. okolní teplota
60 °C
- Min. okolní teplota
-10 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST průmyslový ethernetový switch 100 MBit/s
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST průmyslový ethernetový switch 100 MBit/s
Popis
Ethernetový switch, čtyři porty RJ45, jeden LWL port ve formátu ST
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
