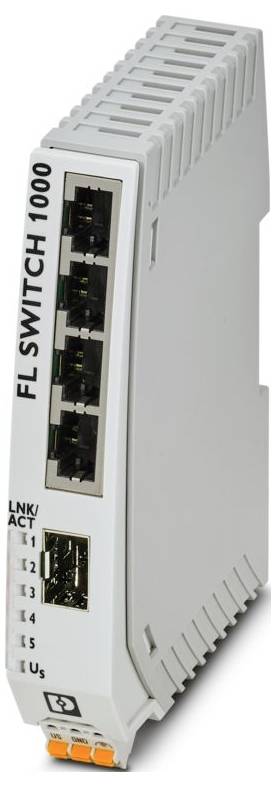

Phoenix Contact 1085177 FL SWITCH 1004N-SFX průmyslový ethernetový switch 100 MBit/s

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 739,67 Kč / kus)

2 739,67 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Neřízený switch 1000
Typ připojení: Pružinové připojení
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 22,5 mm
Výška: 117 mm
Hloubka: 84 mm
Materiál pouzdra: Zesílený polykarbonátovým vláknem
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP30
Teplota okolí (provoz): -10 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: 2000 m (max.)
Normy/předpisy: EN_61000-6-4:2019
Způsob montáže: Montáž na DIN lištu
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Šok (provoz): 30 g (EN 60068-2-27)
Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
Označení připojení: Zdroj výkonu
Délka odizolování: 10 mm
Shoda/schválení: Shoda/schválení
Přenosová rychlost 100 Mbit/s (plně duplexní)
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 2,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 2,5 mm²
UL, USA/KANADA: UL 61010-1, UL 61010-2-201
Class I, Div. 2, GROUPS A, B, C, D, T4
Třída I, Zone 2, Group IIC, T4
Maximální ztrátový výkon při jmenovitých podmínkách: 1,935 W (při 24 v DC)
Počet rozhraní: 1
Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
Přenosová délka: Až 40 km (v závislosti na použitém vláknu/SFP modulu)
Rozsah napájecího napětí: 9 v DC... 32 V DC; 18 V AC... 30 v AC (50/60 Hz)
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Rušivé vyzařování: Rušení
Odolnost: EN 61000-6-2:2019
Indikace stavu: LED diody: US, Link a Activity na každém portu
Fyzika přenosu: V závislosti na modulu SFP
MTTF: 138,3 let (standard MIL-HDBK-217F, teplota 25 °C, provozní cyklus 100 %); 1647 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 1503,6 let (Telcordia standard, teplota 25 °C, pracovní cyklus 21 % (5 dní týdně, 8 hodin denně)).
Napájení
Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
Typický odběr proudu: 21 mA (při 24 v DC)
Maximální odběr proudu: 215 mA (při 9 v DC)
Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
Počet kanálů: 1 (SFP port)
Přenos média: Měď
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Základní funkce: Neřízený přepínač; automatické vyjednávání; režim Store and Forward přepínání
Funkce přepínače: Funkce switche
Tabulka ADRELY MAC: 2k
Další funkce: 100 BASE-TX/100BASE-FX (IEEE 802.3u); upřednostnění podle kvality služby (QoS) (IEEE 802.1p); Energy Efficient Ethernet (IEEE 802.3az); 10Base-T (IEEE 802.3)
Bezpečnostní funkce: Bezpečnostní funkce
Funkčnost
zasunutí: ano
Ethernet (RJ45): Ethernet (RJ45)
LED indikace signálu: Příjem dat, stav připojení
Připojení napájení: Přes COMBICON, max. Průřez vodiče 2,5 m²
Zobrazení stavu a diagnostiky: LED diody: US, Link a Activity na každý port
Vstupní zrychlení: 768 kbit
Výstupní vyrovnávací paměť: 768 kbit
NAPÁJECÍ NAPĚTÍ (DC) 24 V DC
Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (surge) kritérium B; EN 61000-6-2 EN 61000-4-6 61000 6-2 (trolejová odolnost) kritérium a; EN 61000 4-8-6-2 61000 (elektrické pole
Napájení: Zdroj výkonu
Ethernet (SFP): Ethernet (SFP)
Třída PROFINET Conformance: Conformance Class a
Napájecí napětí (AC) 24 v AC (50/60 Hz)
FCC: Title 47 Part 15 Subpart B:2018 třída a

Kategorie produktu: průmyslový ethernetový switch

Přenosová rychlost přes LAN: 100 MBit/s

Přenosová rychlost: 100 MBit/s

Základní funkce: Unmanaged Switch

Ethernetové porty: 4

SFP portů: 1 x

0/100 MBit/s porty: 4 x

LWL porty: 1

Šířka: 22.5 mm

V: 117 mm

Hloubka: 84 mm

Typ: FL SWITCH 1004N-SFX

Rozhraní: RJ45
SFP

: IP30

Provozní napětí: 24 V/DC
24 V/AC

Max. okolní teplota: 60 °C

Min. okolní teplota: -10 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX průmyslový ethernetový switch 100 MBit/s

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3563408 Phoenix Contact 1085177 FL SWITCH 1004N-SFX průmyslový ethernetový switch 100 MBit/s

Popis

Úzký ethernetový switch, čtyři porty RJ45 s 10/100 Mbit/s na všech portech, jeden SFP port s 100 Mbit/s, automatické rozpoznání přenosové rychlosti, funkce Autocrossing a QoS
