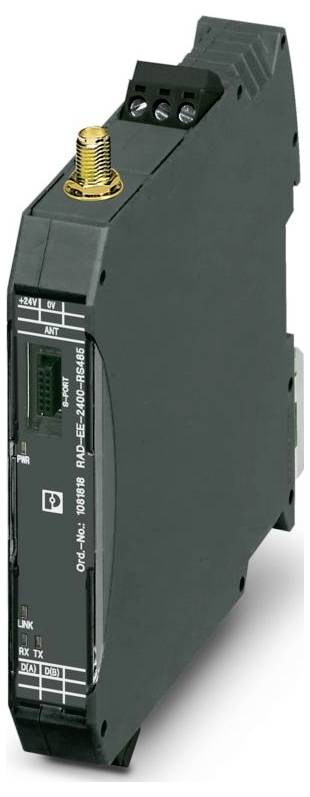

Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrátový modul
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (6 631,37 Kč / kus)
331 568,73 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ připojení: S-PORT (zásuvka)
- Šířka: 17,5 mm
- Výška: 116 mm
- Hloubka: 114,5 mm
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 70 °C; -4 °F... 158 °F
- Okolní teplota (skladování/transport): -20 °C... 70 °C; -4 °F... 158 °F
- Nadmořská výška: 2000 m
- Normy/předpisy: EN 300328; EN 61000-6-4; EN 61000-6-2; EN 50371; EN 60950-1
- Poznámka: RED 2014/53/EU
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 20 %... 85 %
- Vibrace (provoz): Podle IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
- Délka odizolování: 7 mm
- Průřez kabelu flexibilní minimálně: 0,2 mm²
- Flexibilní průřez vodiče: Max. 2,5 mm²
- Průřez vodiče minimální: 0,2 mm²
- Pevný průřez vodiče max. 2,5 mm²
- Montážní poloha: libovolná
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Označení: 508
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,152 W.
- Bezdrátové
- Popis rozhraní: Trusted Wireless
- Typ připojení antény: RSMA (female)
- Provozní režim: Sériová data (aktivace a konfigurace pomocí softwaru psi-CONF)
- Frekvence: 2400 MHz
- Přenosová délka: ≤ 1200 m
- Rozsah napájecího napětí: 19,2 v DC... 30,5 V DC
- CE: CE
- CERTIFIKÁT: MSIP-CRI-PCK-2901541
- Připojení: Dvouvodičový
- Přípustná vlhkost vzduchu (skladování/přeprava): 20 %... 85 %
- Poznámka pro použití: Pouze pro průmyslové použití
- Vstup: ± 0,5 kV (symetrický); ± 1 kV (asymetrický)
- Signál: ± 1 kV (asymetrický)
- Montážní informace: Na DIN lištu NS 35 podle EN 60715
- Šok: 16g, 11 ms
- Standardní označení: Směrnice RED 2014/53/EU
- Elektromagnetická kompatibilita: Shoda se směrnicí RED 2014/53/EU
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: ± 6 kV (zkušební stupeň 3)
- Vybíjení vzduchu: ± 8 kV (zkušební úroveň 3)
- Poznámka: Kritérium A.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 10 V
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Průřez vodiče AWG min. 24
- Průřez vodiče AWG max. 14
- Emise rušení: Emise rušení
- Zobrazení stavu: Napájecí napětí LED, PWR (zelená); žlutá LED (kvalita příjmu, LINK); zelená LED (data příjmu sériově , RX); zelená LED (vysílací data sériově, TX)
- Rádiové záření podle EN 55011: EN 55016-2-3 třída a průmyslové použití
- Zakončovací odpor: 390 Ω (připojitelný pomocí DIP spínače); 150 Ω (spínatelný pomocí DIP spínače); 390 Ω (připojitelný pomocí DIP spínače)
- Označení: Bezdrátový modul
- Použití: RS-485
- MTTF: 1064 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 492 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 196 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
- Napájení
- Dosah: Max. 500 m (dosah lze výrazně zvýšit nebo pod hodnotu, která závisí na okolním prostředí, anténové technice a použitém produktu)
- Barva (pouzdro): Dopravní šedá B (RAL 7043)
- Udělení evropského bezdrátového povolení pro Evropu
- Intenzita pole 10 v/m.
- Zatížení nárazem (Surge): Zatížení nárazovým proudem (Surge)
- Maximální odběr proudu: ≤ 48 mA (při 24 v DC, při 25 °C)
- Přechodná přepěťová ochrana: Ano
- Materiál (pouzdro): PA 6.6 FR
- Funkce: Funkce
- Nepřímé vybití: ± 6 kV
- Použitelné pro nosné lišty: Nosné lišty: 35 mm
- Napájecí napětí 24 v DC
- Vysílací výkon minimální: 0 dBm
- Vysílací výkon max.: ≤ 18 dBm (nastavitelný pomocí softwaru)
- Minimální citlivost přijímače: -106 dBm (16 kbit/s); -96 dBm (125 kbit/s); -93 dBm (250 kbit/s)
- Wireless: Wireless
- Hranice systému: Hranice systému
- Počet podporovaných účastníků: ≤ 250 (adresování pomocí softwaru psi-CONF)
- Sériové: RS-485: Sériové: RS-485
- Rychlost přenosu dat: 16 kbit/s (nastavitelná); 125 kbit/s (tovární nastavení, nastavitelné); 250 kbit/s (nastavitelné)
- Sériové: Konfigurační rozhraní: Sériové: Konfigurační rozhraní
- Směr: Obousměrný
- Rozestup kanálů: 1,3 MHz
- Počet kanálových skupin: 8
- Počet kanálů pro každou skupinu: 55
- Rádiové certifikáty: Evropa, USA, Kanada, další země v e-shopu
- Frekvenční pásmo 2,4 GHz
- Bezdrátový standard: Trusted Wireless
- Radiové povolení Austrálie, RCM: Schválení pro Austrálii, RCM
- Akreditace bezdrátového signálu Brazílie, ANATEL: Akreditace bezdrátového signálu Brazílie, ANATEL
- Akreditace bezdrátového vysílání Indie, WPC: Akreditace bezdrátového vysílání Indie, WPC
- Osvědčení pro bezdrátový přenos Mexiko, IFT: Osvědčení pro bezdrátové sítě Mexiko, IFT
- Povolení Jižní Koreje, KC: Jižní Korea, KC
- Typ
RAD-EE-2400-RS485
- Kategorie produktu
Bezdrátový modul
- Provozní napětí
24 V/DC
- Číslo výrobce
1081818
- Rozm.
(d x š x v) 114.5 x 17.5 x 116 mm
- Provozní teplota
-20 °C (min)
- Min. provozní teplota
-20 °C
- Šířka
17.5 mm
- V
116 mm
- Délka
114.5 mm
- Max. okolní teplota
70 °C
- Min. okolní teplota
-20 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrátový modul
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrátový modul
Popis
Bezdrátový transceiver s frekvencí 2,4 GHz s rozhraním RS-485, anténní přípojkou RSMA (female), bodovým připojením, sítí hvězda a měření až 250 stanic, dosah až 500 m (při volném prostranství), použití po celém světě
