Phoenix Contact 1077106 TTC-6-1X2-TELE-PT zařízení s přepěťovou ochranou 10 kA 1 ks

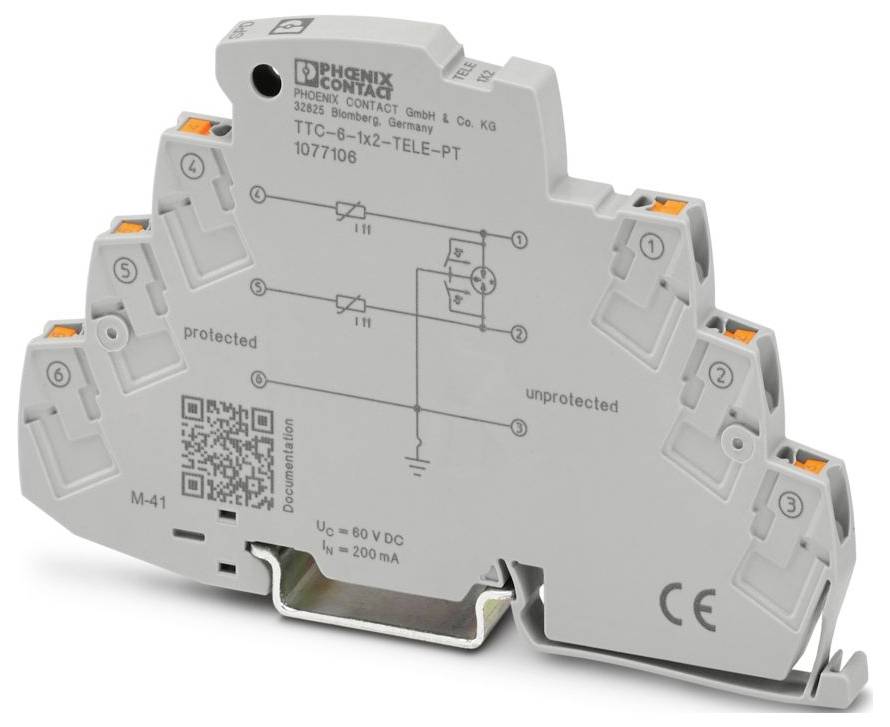

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 16. 10.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 681,82 Kč / kus)

1 681,82 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: B2; C1; C2; C3; D1
Konstrukce: Jednodílný modul nosné lišty
Hlášení s přepěťovou ochranou vadí: Žádná
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm + 0,1 mm
Výška: 105,8 mm
Hloubka: 69,5 mm (vč. Nosné lišty 7,5 mm)
Barva: Šedá (RAL 7042)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Maximální trvalé napětí UC: 60 v DC
Jmenovitý proud 200 mA
Provozní proud IC u UC: ≤ 1 µA
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Ochranná hladina Up (ADen-žír): ≤ 650 v ( B2 - 1 kV);≤ 800 v (B2 - 4 kV);≤ 1 kV (C1 - 1 kV / 500 a);≤ 1,4 kV (C2 - 10 kV / 5 kA );≤ 850 v (C3 - 15 a );≤ 1,1 kV (25 a);≤ 1,4 kV (C3 - 100 a)
Ochranná hladina Up (žíla): ≤ 600 v (B2 - 1 kV);≤ 750 v (B2 - 4 kV);≤ 750 v (C1 - 1 kV / 500 a);≤ 800 v (C2 - 10 kV / 5 kA);≤ 650 v (C3 - 15 a); ≤ 750 v (C3 - 25 a);≤ 1,2 kV (C3 - 100 a)
Kapacita (žíla): typ. 10 pF
Odpor za cestu: 6 Ω
Odolnost proti nárazu (žíla): B2 - 4 kV / 100 a; C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA ; C3 - 100 a; D1 - 500 A.
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Nosná lišta TH 35 - 7,5 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Páry žil pro modul: 1
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Doba obnovení impulsu (žíla): ≤ 200 ms
EN 61643-21: EN 61643-21
Jmenovitý výbojový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Vstupní útlum AE, symetrický: typ. 1 dB (≤ 40 MHz/150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: typ. 100 MHz
Odolnost proti rázovému proudu (žíla): B2 - 4 kV / 100 a; C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 A.
Doba obnovení impulsu (žíla): ≤ 30 ms
