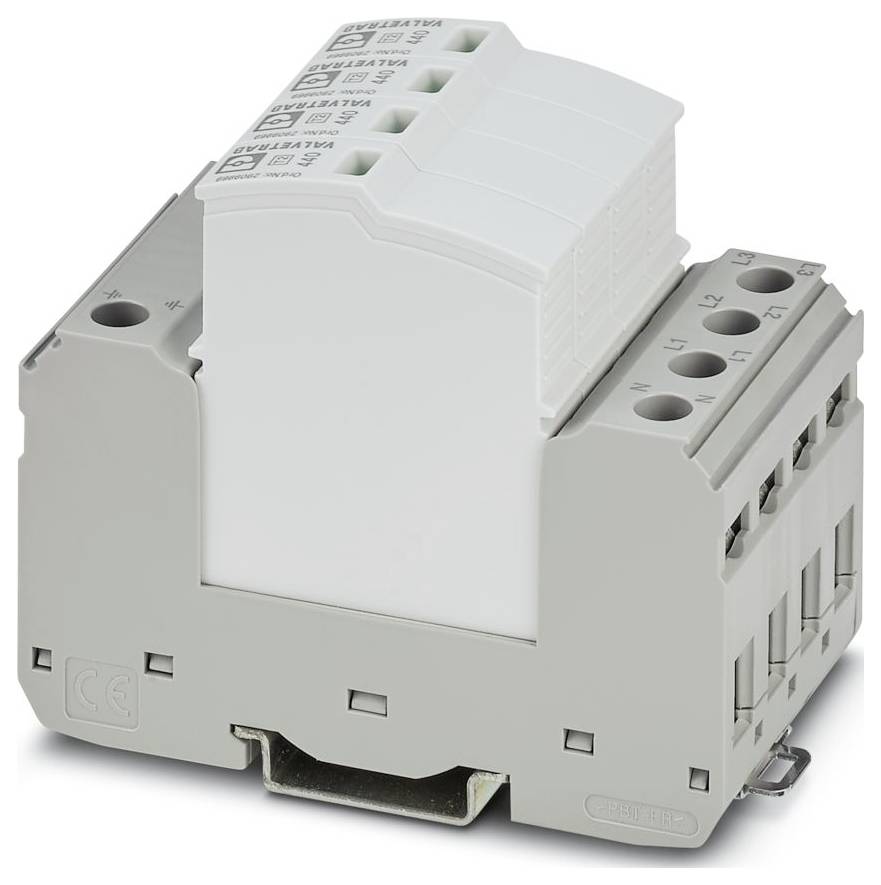

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM svodič přepětí 40 kA 1 ks

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 409,09 Kč / kus)

5 409,09 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: SEC Family
ZKUŠEBNÍ TŘÍDA IEC: II;T2
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Počet pinů: 3
Hlášení o ochraně proti přepětí: Optická a telekomunikační kontakt
JMENOVITÉ NAPĚTÍ UN: 400/690 V AC (TN-S); 400 V AC (IT)
Zobrazení / hlášení na dálku: Zobrazení / hlášení na dálku
Spínací funkce: Přepínací kontakt
Typ připojení: Zasouvací/šroubové připojení přes COMBICON
Závit šroubů: M2
Utahovací moment 0,25 Nm
Flexibilní průřez vodiče: 0,14 mm² 1,5 mm²
Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
Průřez vodiče AWG: 28... 16
Šířka: 49,2 mm
Výška: 97,9 mm
Hloubka: 74,5 mm (vč. Nosné lišty 7,5 mm)
Dílek stupnice 2,7 TE
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PA 6.6-FR 20 % GF; PBT-FR
SMĚR PŮSOBENÍ: 3L-N/PE
Maximální trvalé napětí UC: 440 v AC
Jmenovitý výbojový proud (8/20) µs: 20 kA
Doba odezvy TA: ≤ 25 ns
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 80 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: EN 61643-11
Poznámka: 2012
Způsob montáže: Nosná lišta: 35 mm
EN typ: T2
NAPÁJECÍ SYSTÉM IEC: TN-S; IT
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Jmenovitá frekvence FN: 50 Hz (60 Hz)
CTI hodnota materiálu: 600
Z IZOLAČNÍCH MATERIÁLŮ: PA6.6-FR 20% GF; PBT-FR
Skupina materiálů: I
OCHRANNÉ STOPY: L-N; L-PE; N-PE
Příkon v pohotovostním režimu PC: ≤ 720 MVA
Maximální svodový proud Imax (8/20) µs: 40 kA
Chování při UT: 581 v AC (5 s / wytstand mode); 762 v AC (120 min / safe failure mode)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Odolnost proti nárazům (provoz): 30 g (polosinus / 11 ms / 3x ±X, ±Y, ±z)
Vibrace (provoz): 5g (10 ... 500 Hz / 2,5 h / X, Y, z)
Označení připojení: Kontakt signalizace defektu
Provozní napětí: 5 v AC... 250 V AC; 125 V DC (200 MA DC)
Provozní proud: 5 mA AC... 1 A AC; 1 A DC (30 V DC)
Délka odizolování: 7 mm
Kontakt signalizace poruchy: Kontakt signalizace poruchy
Jmenovitý zatěžovací proud IL: 40 a (vidlicové kabelové oko Biconnect M4: 6 m²); 63 a (kabelová dutinka TWIN 2x 10 m²)
Odolnost proti zkratu ISCCR: 25 kA (při pojistce až do 315 a gG); 50 kA (při zabezpečení až do 200 a gG)
Ochranná hladina Up (L-N): ≤ 4 kV
Ochranná hladina Up (L-PE): ≤ 1,9 kV
Ochranná hladina Up (N-PE): ≤ 1,9 kV
Zbytkové napětí Ules (L-N): ≤ 4 kV (u in);≤ 3,5 kV (při 10 kA);≤ 3,2 kV (při 5 kA);≤ 3,1 kV (při 4 kA);≤ 2,85 kV (při 2 kA)
Zbytkové napětí Ules (L-PE): ≤ 1,9 kV (u in);≤ 1,65 kV (při 10 kA);≤ 1,5 kV (při 5 kA);≤ 1,45 kV (při 4 kA);≤ 1,35 kV (při 2 kA)
Zbytkové napětí Ules (N-PE): ≤ 1,9 kV (u In);≤ 1,65 kV (při 10 kA);≤ 1,5 kV (při 5 kA);≤ 1,45 kV (při 4 kA);≤ 1,35 kV (při 2 kA)
Maximální předběžná pojistka při průchozí kabeláž v: 40 a (vidlicová kabelová patka GG / Biconnect M4 6 m²); 63 a (kabelová dutinka GG / TWIN 2x 10 m²)
Maximální zabezpečení při přípojové vedení: 315 a (gG)
Obecně: Obecně
EN 61643-11: EN 61643-11
Barva (zástrčka): Světle šedá (RAL 7035)
Barva (základní prvek): Šedá (RAL 7042)

Kategorie produktu: svodič přepětí

Únikový proud: 40 kA

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 1076468

Typ: 2

Rozm.: (š x v x h) 49.2 x 97.9 x 74.5 mm

Šířka: 49.2 mm

V: 97.9 mm

Hloubka: 74.5 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM svodič přepětí 40 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM svodič přepětí 40 kA 1 ks

Popis

Svodič přepětí, podle . Typ 2 / třída II, pro 3 3fázové rozvodné sítě se samostatným N a PE (5-vodičový systém: L1, L2, L3, N, PE), s telekomunikacích.
