Phoenix Contact 1066704 DC/DC měnič napětí 12 V/DC 2.5 A Obsah 1 ks

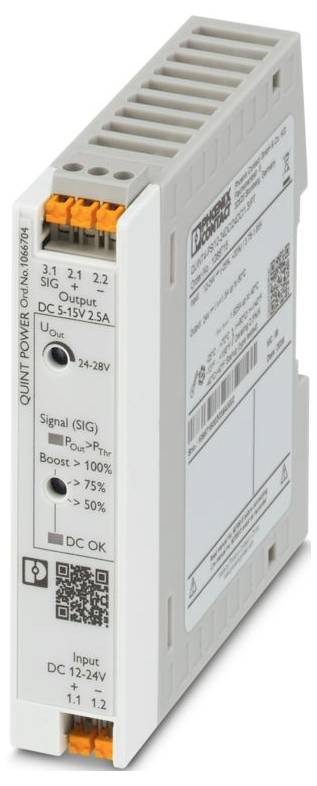

Ilustrační obrázek

Dodatečné informace:

Datasheety: (PDF)

Doručení: Po 12. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 342,98 Kč / kus)

2 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: QUINT Power
Typ připojení: Připojení Push In
Šířka: 22,5 mm
Výška: 106 mm
Hloubka: 90 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-10
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Vibrace (provoz): < 15 Hz, amplituda ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (Podle IEC 60068-2-6)
Délka odizolování: 10 mm
Frekvenční rozsah 50 Hz... 60 Hz
Označení: DNV
Ochranná třída: II
Frekvence: 50 Hz; 100 Hz; 150 Hz; 300 Hz
Rozsah jmenovitého vstupního napětí: 12 v DC... 24 V DC
Rozsah vstupního napětí: 12 v DC... 24 V DC -25 % ... 40 AŽ +33 % (SELV)
Široký vstupní rozsah: Ano
Napětí max. 35 v DC (60 s)
Proudový náraz: typ. 1,5 A
Náběhový proud (I2t): typ. 0,05 A2S
Omezovač proudového nárazu: typ. 1,5 A
Doba přemostění při výpadku sítě: typ. 20 ms (24 v DC)
Odběr proudu: typ. 3,55 A (12 V DC); TYP. 1,75 A (24 V DC)
Čas zapnutí: < 1 s.
Pojistka pro vstup: 15 a (rychlá, interní)
Výběr vhodné pojistky pro ochranu vstupu: 10 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
Stupeň účinnosti: typ. 92,2 % (12 V DC)
Výstupní charakteristika: U/I Advanced
Jmenovité výstupní napětí: 12 V DC
Rozsah nastavení výstupního napětí (USET): 5 v DC... 15 V DC (> 12 V DC, KONSTANTNÍ VÝKON)
Jmenovitý výstupní proud (IN): 2,5 A.
Statistický Boost (ISTAT.Boost): 3,125 a (≤ 40 °C)
Dynamické Boost (IDYN.Boost): 5 a (≤ 60 °C (4,9 s))
Odolnost proti zkratu: Ano
Prázdný: Ano
Výstupní výkon (PN): 30 W.
Výstupní výkon (PSTAT. Boost): 37,5 W.
Výstupní výkon (Dyn. Boost): 60 W.
Odolnost proti zpětnému proudu: ≤ 25 v DC
Ochrana proti přepětí na výstupu (OVP): ≤ 18 v DC
Zbytkové vlnění: < 20 mVss
Statická odchylka: < 1 % (statická změna zatížení 10 %... 90 %)
Dynamická odchylka: < 1 % (statická změna zatížení 10 %... 90 %)
Regulační odchylka změny vstupního napětí: < 1 % (statický nárůst zatížení 10 %... 90 %)
Doba náběhu: < 1 s (UOUT (10 %...) (90 %)
Zapojení v sériovém zapojení: Ano
Ztrátový výkon při volnoběhu: Max. < 0,5 W.
Ztrátový výkon při jmenovité zátěži maximálně: < 2,7 W.
Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
Ochrana (na sekundární straně): Elektronicky
Vstup: 1 kV (zkušební stupeň 3 - symetrický); 2 kV (zkušební stupeň 3 - nesymetrický)
Poloha: 3.x
Připojení vodiče: Připojení vodiče
tuhý: 0,2 m²... 2,5 mm²
flexibilní: 0,2 mm²... 2,5 mm²
Flexibilní s plastovým pouzdrem bez plastového krytu: 0,25 mm²... 2,5 mm²
Flexibilní s plastovým pouzdrem o tloušťce 0,25 mm m²... 2,5 mm²
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Signál: 1 kV (zkušební stupeň 4 - symetrický); 2 kV (zkušební stupeň 3 - nesymetrický)
LED signalizace: LED signalizace
Práh signálu: > PThodiny (LED dioda se rozsvítí žlutou, výstupní výkon > PTHR, v závislosti na pozici spínače> pro volbu otáček); 0,9< x USET (LED dioda se zeleným světlem); 0,9 x USET (LED dioda bliká zelená)
Default: 12 v DC; 22 mA; 12 v DC pro Uout > 0,9 x uset
Digitální: 0 v DC; 12 v DC; 22 mA
Počet fází: 1,00
Izolační napětí vstup/výstup: 2,6 kV DC (typová zkouška); 1,2 kV DC (kusová zkouška)
Spínací frekvence: 4,00 kHz... 70,00 kHz (úroveň pomocného měniče); 70,00 kHz ... 150,00 kHz (úroveň hlavního převodníku)
MTBF (IEC 61709, SN 29500): > 2804000 h (25 °C);> 1590000 h (40 °C);> 687000 h (60 °C)
Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
Proud 2,5 A.
Teplota: 30 °C;
Čas: 50 ms
Přídavný text: Zkušební úroveň 2
Rozměry výrobku: Rozměry výrobku
Montážní rozměr
Montážní vzdálenost doprava/doleva (aktivní): 15 mm / 15 mm (pol ≥ 50 %)
Montážní vzdálenost doprava/doleva (pasivní): 5 mm / 5 mm (Pout ≥ 50 %)
Montážní vzdálenost nahoře/dole (aktivní): 30 mm / 30 mm (Pocket ≥ 50 %)
Montážní vzdálenost nahoře/dole (pasivní): 30 mm / 30 mm (Pocket ≥ 50 %)
Montážní poznámka: Stohovatelné: PN ≥50 %, horizontálně 5 mm, vedle aktivních součástek 15 mm, vertikální 50 mm
Stohovatelný: PN <50 %, horizontální 0 mm, vertikální 40 mm, vertikální 20 mm
Opatřen ochranným lakem: ne
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál krytu: plast
Výška: ≤ 5000 m> (2000 m, snižování výkonu)
Klimatická třída: 3K22 (podle EN 60721-3-3)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
Standardní označení: Variace sítě/podpětí
Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje
Ochranné nízké napětí: Ochranné nízké napětí
Přerušení napájení: Poklesy napětí sítě
UL: UL
CSA: CSA
SIQ: SIQ
Stavba lodí: Stavba lodí
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
EMV požadavky elektrárna: EN 61850-3; EN 61000-6-5
Emise šířené vedením: Emise šířené vedením
Rušivé vyzařování: Rušení
DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
DNV: Třída B
DNV GL GL rušivé záření: DNV GL rušivé záření
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: 8 kV (zkušební stupeň 4)
Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
Poznámka: Kritérium B.
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 1000 a/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Vstup/výstup/signál: Nesymetrický
Napětí: 1 kV
Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
Poklesy napětí: Poklesy napětí
Pokles napětí: 0 %
Impulsní magnetické pole: Impulsní magnetické pole
Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
Úroveň testu 1: 100 kHz
Úroveň 2:1 MHz
Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 3)
Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 3)
Úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 3)
Úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 3)
Podíl na stejnosměrné napětí: Střídavé napětí
10 % (un)
Kmitací hřídel: Tlumí kmitací hřídel
Vstup, výstup (zkušební úroveň 1): 1 MHz (zkušební úroveň 2 - symetrický)
Vstup, výstup (zkušební úroveň 2): 1 MHz (zkušební úroveň 2 - nesymetrický)
Signály (úroveň 1): 1 MHz (zkušební úroveň 2 – symetrický)
Signály (úroveň 2): 1 MHz (úroveň ostrosti 2 - nesymetrický)
Harmonické magnetické pole: Tlumené magnetické pole
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
AWG: 24... 14
Snižování: > 60 °C (2,5 %/k od Pout nom.)
Počet period: 0,5 / 1 / 5 / 50
Vestavná vzdálenost vpravo/vlevo (aktivní, pasivní): 0 mm / 0 mm ( ≤50 %)
Montážní vzdálenost nahoře/dole (aktivní, pasivní): 30 mm / 30 mm ( ≤50 %)
Provedení pouzdra: Polykarbonáty (PC), UL 94 V0
Konfigurovatelný výstup signálu: Konfigurovatelný výstup signálu

Kategorie produktu: DC/DC měnič napětí

Typ: QUINT4-PS/12-24DC/5-15DC/2.5/PT

Vstupní napětí (min.): 12 V/DC

Vstupní napětí (max.): 24 V/DC

Výstupní napětí: 12 V/DC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

Připojení: Push-in připojení pružinovou svorkou

Provozní teplota (min.): -25 °C

Provozní teplota (max.): 70 °C

Rozm.: (d x š x v) 90 x 22.5 x 106 mm

V: 106 mm

Délka: 90 mm

Šířka: 22.5 mm

Obsah: 1 ks

Hloubka: 90 mm

: IP20

Montážní výška: 106 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562726 Phoenix Contact 1066704 DC/DC měnič napětí 12 V/DC 2.5 A Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562726 Phoenix Contact 1066704 DC/DC měnič napětí 12 V/DC 2.5 A Obsah 1 ks

Popis

Primárně taktovaný DC/DC měnič, Quint Power Power, montáž na DIN lištu, vstup: 12 v DC - 24 v DC, výstup: 12 v DC / 2,5 a
