Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronický jistič 1 ks

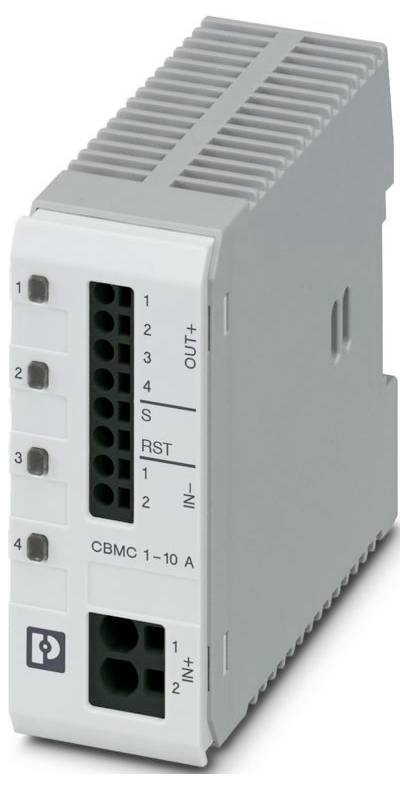

Šedé elektrické zařízení označené "CBMC 1-10 A" s více vstupními a výstupními porty, používané pro řízení obvodů nebo ochranu.

Ilustrační obrázek

Kategorie produktu

elektronický jistič

Provedení

Jednodílný modul nosné lišty

Připojení

Push-in připojení pružinovou svorkou

Krytí

IP20

Délka

98 mm

Datasheety: (PDF)

Doručení: Čt 8. 10.

107 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 982,64 Kč / kus)

2 982,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: CBMC
Konstrukce: Jednodílný modul nosné lišty
Počet pólů: 1
Typ připojení: Připojení Push In
Tuhý průřez vodiče: 0,2 mm²... 10 mm²
Průřez vodiče AWG: 24... 8
Šířka: 36 mm
Výška: 90 mm
Hloubka: 98 mm (vč. Nosné lišty 7,5 mm)
Barva: Světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Nadmořská výška: ≤ 3000 m až 52 °C (amsl); ≤ 4000 m až 46 °C (amsl)
Normy/předpisy: EN 50178
Poznámka: Zařízení pro silnoproudé systémy s elektronickým zařízením
Způsob montáže: Nosná lišta: 35 mm
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2
Šok (provoz): 30 g (IEC 60068-2-27, test EA)
Vibrace (provoz): 10 Hz 57,6 Hz ( amplituda ±0,35 mm | podle IEC 60068-2-6, zkušební fc); 57,6 Hz ... 150 Hz (zrychlení 5g | podle IEC 60068-2-6, test FC)
Provozní napětí: 18 v DC... napájení 18 - 30 V DC
Délka odizolování: 15 mm
Obecně: Obecně
Dielektrická pevnost: Max. 35 v DC (zátěžový obvod)
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 4 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 6 mm²
Označení: ISA S71.04 2013 G3 Harsh Group a
MATERIÁL: PC; PA 6.6; PA 6.3T; POM
Pojistka: Elektronicky
Ztrátový výkon: typ. 0,6 W (při volnoběhu);< 9 W (při jmenovitém provozu)
Jmenovité napětí 24 v/ DC
Třída ochrany III
Výstupní napětí: 24 V / DC
Rozsah vstupního napětí: 7 v DC... 30 v DC (reset s hranou proti poklesu)
Odběr proudu: typ. 0,4 mA (při 24 v DC)
Účinnost: 99 %
Rekuperační odolnost: Max. 35 v DC
MTBF (IEC 61709, SN 29500): 8403361 h (při 25 °C s 21 % zátěží); 3067484 h (při 40 °C s 34,25 % zátěží); 534188 h (při 35 °C s 100 % zátěží)
Napětí: < 5 v DC (nízký stav);> 8 v DC (vysoký stav)
Test znečištění: Test výfukových plynů
Počet kanálů: 4
Zpoždění zapnutí: 0,1 s (na výstupní kanál)
Schválení UL: Schválení UL
Výstupní proud: Max. 0,04 a (odolný proti zkratu)
Provedení kontaktu: Bez galvanického oddělení
Impulzní rázové napětí: 0,5 kV
Obvod: Obvod zátěže
Typ spouštění: E (elektronicky)
Požadovaná předběžná pojistka: Pouze v případě, že Imax je přívod > zkratového spínacího výkonu. Integrovaný prvek Fail-Safe.
Klidový proud I0: typ. 25 mA
Teplotní derating: 24 a DC (při 60 °C) ; 28 a DC (při 54 °C); 32 a DC (při 47 °C) ; 36 a DC (při 41 °C); 40 a DC (při 35 °C)
Prvek Fail Safe: 15 a DC (na výstupní kanál)
Doba vypnutí: ≤ 10 ms (při zkratu > 2,0 x IN);1 s (1,2 ... 2,0 x V)
Automatické vypnutí při podpětí: ≤ 17,8 v DC (aktivní); ≥ 18,8 v DC (neaktivní)
Max. Kapacitní zatížení: 45000 µF (v závislosti na nastavení proudu a dostupném zkratovém proudu)
Reset
Délka impulzů: ≥ 50 ms (High); ≥ 50 ms (Low)
Stavový výstup: Stavový výstup
Kontrola vlhkosti: 96 h, 95 % RH, 40 °C.
Jmenovitý proud 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 a DC (nastavitelný na každý výstupní kanál)
Zkratový spínací výkon 300 A.
Jmenovitý proud (přednastavený): 4 a
Tolerance měření I: ± 15 %
Vypnutí při přepětí: ≥ 30,5 v DC (aktivní); ≤ 29,5 v DC (neaktivní)
Kanál LED: Vypnuto (kanál vypnut)
Kanál LED žlutá: Svítí (kanál zapnutý, odlehčení kanálů > 80 %); bliká (aktivní programovací režim)
Kanál LED zelená: Svítí (zapnutý kanál)
Kanál LED červená: Svítí (kanál vypnutý, přepětí nebo podpětí aktivní); svítí dočasně (kanál vypnutý, chladicí fáze 5 s, přetížení nebo zkratu); bliká (kanál vypnutý, možnost opětovného zapnutí, přetížení nebo vypnutí při zkratu); blikání dvakrát (kanál vypnutý, překročení celkové hranice zařízení 40 a)
Doba inicializace modulu: 1,6 s.
Čekací doba po vypnutí kanálu: 5 s (při přetížení / zkratu)
Hlavní elektrický obvod V+: Hlavní proudový obvod V+
Hlavní proudový obvod V-: Hlavní proudový obvod V-
Hlavní proudový obvod OUT+: Hlavní proudový obvod OUT+

Kategorie produktu: elektronický jistič

Provedení: Jednodílný modul nosné lišty

Připojení: Push-in připojení pružinovou svorkou

: IP20

Délka: 98 mm

Šířka: 36 mm

V: 90 mm

vhodný pro/na: Nosná kolejnice 35 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-10A S-R

Rozm.: (d x š x v) 98 x 36 x 90 mm

Hloubka: 98 mm

Provozní napětí: 30 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronický jistič 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562585 Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R elektronický jistič 1 ks

Popis

Vícekanálový, elektronický přepínač zařízení pro ochranu čtyř spotřebičů na 24 v DC při přetížení a zkratu. Se stavovým výstupem, resetovacím vstupem a elektronickým zámkem nastavených jmenovitých proudů. K instalaci na DIN lištu.
