Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R jistič 1 ks

Elektronické jisticí zařízení se čtyřmi spínači a signálními světly, používané pro monitorování elektrického proudu a ochranu elektrických obvodů.

Ilustrační obrázek

Tato grafika zobrazuje elektrický kontrolní panel se čtyřmi zelenými LED diodami, očíslovanými konektory '1' až '4', tlačítkem 'RST', sedmisegmentovým displejem a symbolem zámku.

Zařízení s LED pro monitorování elektrického proudu, označené 'CBMC 1-4 A'. LED diody indikují stav. Šipky naznačují šířku 36 mm.

Nákres elektrického přístroje s připojovacími svorkami na levé straně. Rozměry: šířka 36 mm, délka 98 mm, výška 90 mm.

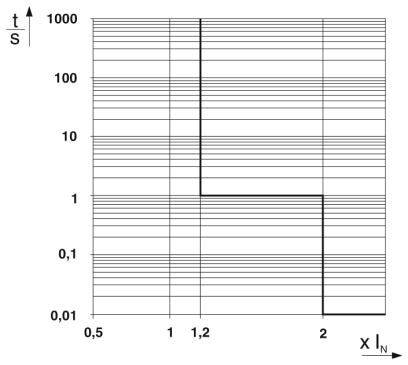

Graf zobrazuje logaritmicky vynesený čas (t/S) proti proudu (X/In), charakterizovaný stupňovitými čarami. Znázorňuje chování proudu.

1/5

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Barva

světle šedá

Min. teplota

+60 °C

Datasheety: (PDF)

Doručení: Čt 8. 10.

282 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 742,98 Kč / kus)

2 742,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud: max. 16 A DC (V+)
Failsafe prvek: 4 A DC (na výstupní kanál)
Účinnost: 99 %
Klidový proud I0: typ. 33 mA
Ztrátový výkon: typ. 0,8 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 2,5 mm²
Průřez vodiče AWG: 24 ... 12
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,25 mm² ... 1,5 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,25 mm² ... 2,5 mm²

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Barva: světle šedá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Délka: 98 mm

Šířka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-4A S-R

Rozm.: (d x š x v) 98 x 36 x 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R jistič 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R jistič 1 ks

Popis

Jednoduchá montáž nastavitelné obvody přes ovládání jedním tlačítkem stovkou tisknutelných LED tlačítko. Zvýšená diagnostický a možností ovládání díky integrovanému stavu výstupního a resetovacím vstupem. Okamžité snímání ukazatele provozu přes stavové LED diody v barvách semaforu.

Tento text byl přeložen strojově.
