Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zařízení s přepěťovou ochranou 5 kA Piece 1 ks

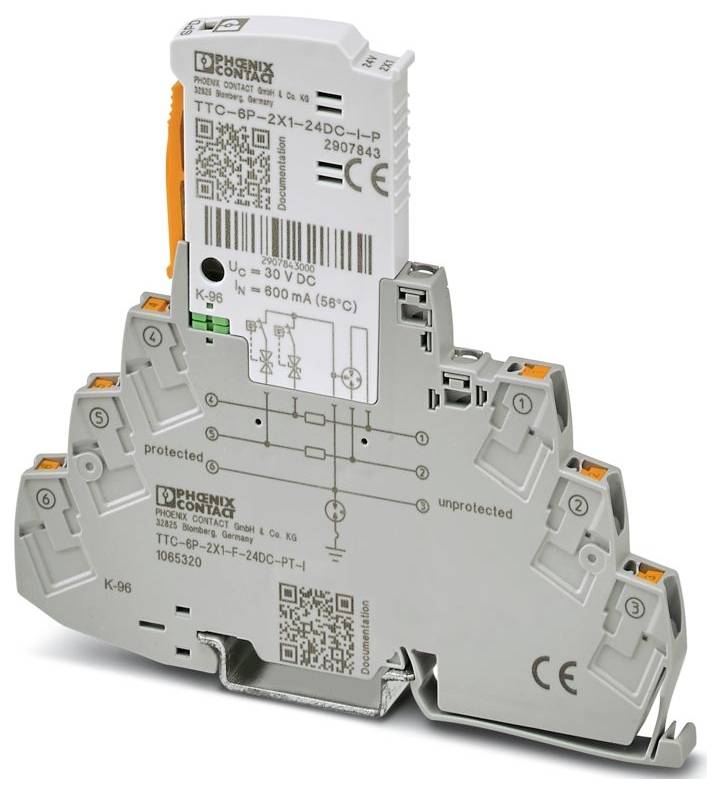

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 7. 10.

89 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 309,92 Kč / kus)

2 309,92 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm + 0,1 mm
Výška: 105,8 mm
Hloubka: 100 mm (vč. Nosné lišty 7,5 mm)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Signální Line-Line a Line-Signal Ground/Shield & volitelně Signal Ground/Shield-Earth Ground
Maximální trvalé napětí UC: 30 v DC; 21 v AC
Jmenovitý proud 600 mA (56 °C)
Provozní proud IC u UC: ≤ 5 µA
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Ochranná hladina Up (žíla): ≤ 750 v (C1 - 1 kV / 500 a);≤ 800 v (C2 - 10 kV / 5 kA);≤ 1,1 kV (C3 - 25 a);≤ 1,15 kV (C3 - 100 a)
Odpor na každém za cestu: 1,65 Ω ±20 %
Potřebné předjištění max.: 630 mA (FF)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 500 A.
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Způsob montáže: Nosná lišta TH 35 - 7,5 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Další technické údaje: Další technické údaje
Barva (zástrčka): Světle šedá (RAL 7035)
Barva (základní prvek): Šedá (RAL 7042)
Ochranná hladina Up statický (žíla): ≤ 750 v (C1 - 1 kV / 500 a);≤ 800 v (C2 - 10 kV / 5 kA)
Vstupní útlum AE, asym.: typ. 0,3 dB (≤ 270 kHz / 150 Ω)
Doba obnovení impulsu (žíla): ≤ 30 ms
Max. Celkový svodový proud I celkem max (8/20) µs: 20 kA (1x)
EN 61643-21: EN 61643-21

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 5 kA

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 1065320

Rozm.: (š x v x h) 6.2 x 105.8 x 100 mm

Šířka: 6.2 mm

V: 105.8 mm

Hloubka: 100 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zařízení s přepěťovou ochranou 5 kA Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zařízení s přepěťovou ochranou 5 kA Piece 1 ks

Popis

Ochrana proti přepětí, skládá se z chráněné zástrčky a základního prvku, s integrovaným ukazatelem stavu pro dva signální žíly se společným referenčním potenciálem, např. Digitální IN/OUT. Nepřímé uzemnění přes výfuk. V bezpečnostních kruzích až sil 3.

Tento text byl přeložen strojově.
