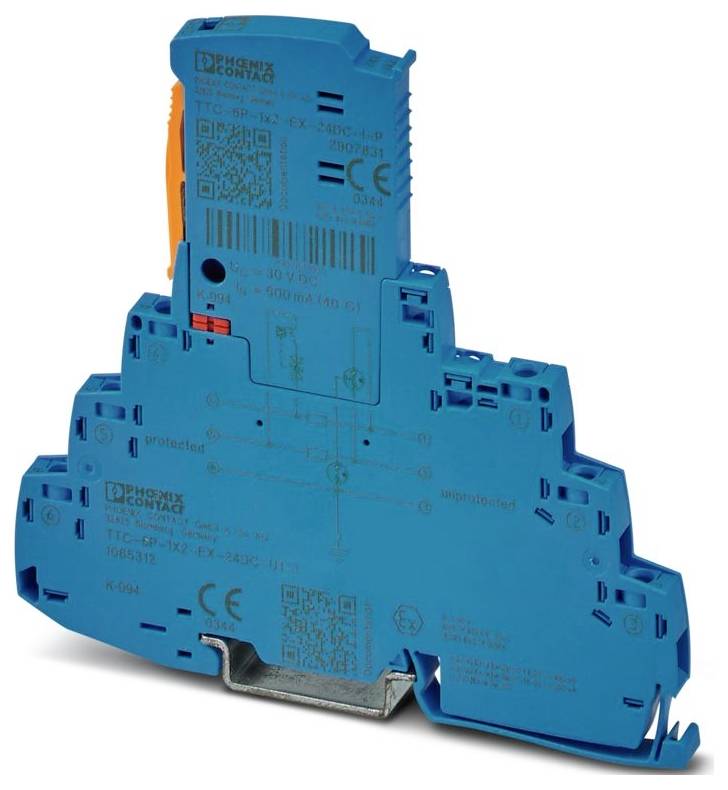

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I zařízení s přepěťovou ochranou 5 kA 1 ks

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

282 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 384,30 Kč / kus)

2 384,30 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm + 0,1 mm
Výška: 105,8 mm
Hloubka: 100 mm (vč. Nosné lišty 7,5 mm)
Barva: Modrá (RAL 5015); barva světle šedá (RAL 7035)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Signální Line-Line a Line-Signal Ground/Shield & volitelně Signal Ground/Shield-Earth Ground
Maximální trvalé napětí UC: 30 v DC
Jmenovitý proud 600 mA (40 °C)
Provozní proud IC u UC: ≤ 5 µA
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Ochranná hladina Up (žíla): ≤ 55 v (C1 - 1 kV / 500 a);≤ 65 v (C2 - 10 kV / 5 kA);≤ 55 v (C3 - 100 a)
Ochranná hladina Up (žíla): ≤ 900 v (C1 - 1 kV / 500 a);≤ 1,05 kV (C2 - 10 kV / 5 kA);≤ 1,4 kV (C3 - 100 a)
Kapacita (žíla): typ. 2 nF
Odpor na každém za cestu: 1,65 Ω ±20 %
Potřebné předjištění max.: 630 mA (FF)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a; D1 - 500 A.
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 2000 m (amsl)
Normy/předpisy: IEC 61643-21
Poznámka: 2000 + Corrigendum 2001 + A1:2008, upravené + A2:2012
Způsob montáže: Nosná lišta TH 35 - 7,5 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Páry žil pro modul: 1
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Ochranná hladina Up statický (žíla): ≤ 900 v (C1 - 1 kV / 500 a);≤ 1,05 kV (C2 - 10 kV / 5 kA)
Doba obnovení impulsu (žíla): ≤ 30 ms
EN 61643-21: EN 61643-21
Jmenovitý výbojový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Ochranná hladina Up statický (žíla): ≤ 50 v (C1 - 1 kV / 500 a);≤ 65 v (C2 - 10 kV / 5 kA)
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 250 kHz / 150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: typ. 940 kHz
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; C3 - 100 a
Doba obnovení impulsu (žíla): ≤ 700 ms
Maximální vnitřní kapacita CI: Zanedbatelná
Max. Vnitřní indukčnost li: Zanedbatelná
Maximální vstupní proud II: 400 mA (T4 / -40 °C... +50 °C); 250 MA (T4 / -40 °C... 5 AŽ +70 °C); 350 MA (T6 / -40 °C... 40 AŽ +35 °C); 100 MA (T6 / -40 °C... 5 AŽ +70 ° C)
max. Vstupní napětí UI: 30 v DC
Izolační napětí proti zemi: > 180 v DC
Shoda/schválení: Shoda/schválení
UL, USA/Kanada: Třída I, Div. 2, GROUPS A, B, C, D T4A

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 5 kA

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 1065312

Rozm.: (š x v x h) 6.2 x 105.8 x 100 mm

Šířka: 6.2 mm

V: 105.8 mm

Hloubka: 100 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I zařízení s přepěťovou ochranou 5 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I zařízení s přepěťovou ochranou 5 kA 1 ks

Popis

Ochrana proti přepětí, skládá se z chráněné zástrčky a základního prvku, s integrovaným ukazatelem stavu pro 2vodičový beznapěťový řídicí obvod EX-i-Signal, např. 0(4)…20 mA proudové smyčky, vhodné pro HART. V bezpečnostních kruzích až sil 3.
