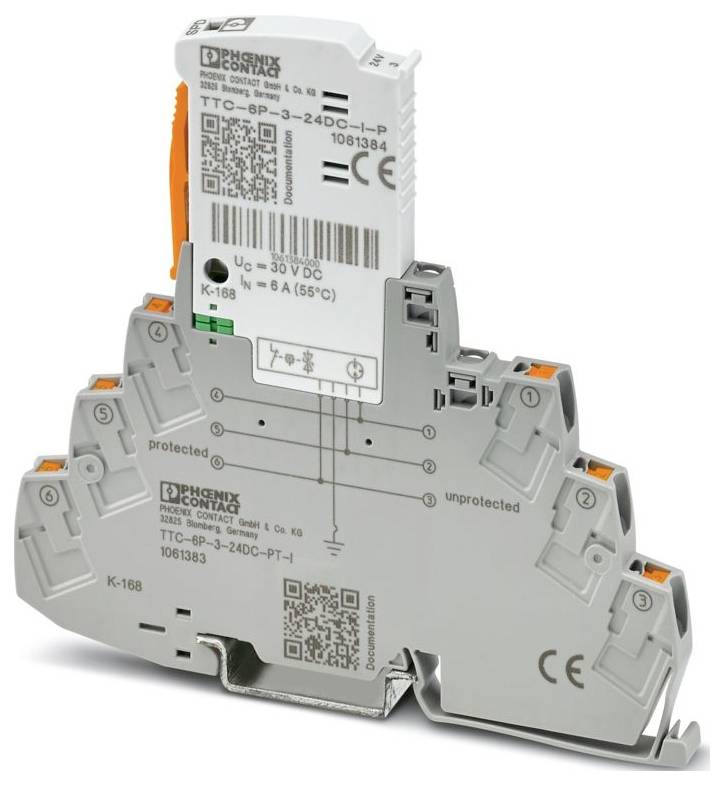

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zařízení s přepěťovou ochranou 10 kA 1 ks

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

130 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 536,36 Kč / kus)

2 536,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: Kompatibilní s TERMITRAB
IEC ZKUŠEBNÍ TŘÍDA: C1; C2; C3; D1
Provedení: Modul nosné lišty lze zapojit, dvoudílné
Hlášení s přepěťovou ochranou vadná: Optická
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 6,2 mm + 0,1 mm
Výška: 105,8 mm
Hloubka: 100 mm (vč. Nosné lišty 7,5 mm)
Třída hořlavosti podle UL 94: V-0
Materiál pouzdra: PBT
Mechanické údaje: Mechanické údaje
Otevřená boční stěna: Ne
Směr působení: Signální Line-Line a Line-Signal Ground/Shield & volitelně Signal Ground/Shield-Earth Ground
Maximální trvalé napětí UC: 30 v DC; 21 v AC
Jmenovitý proud 5 a (55 °C)
Provozní proud IC u UC: ≤ 5 µA
Proud ochranného vodiče IPE: ≤ 1 µA
Celkový svodový proud ITOMs (8/20) µs: 10 kA
Ochranná hladina Up (žíla): ≤ 68 v (C1 - 1 kV / 500 a);≤ 50 v (C3 - 100 a);≤ 50 v (C3 - 25 a)
Ochranná hladina Up (žíla): ≤ 700 v (C1 - 1 kV / 500 a);≤ 900 v (C2 - 10 kV / 5 kA)
Kapacita (žíla): typ. 30 pF
Kapacita (žíla): typ. 30 pF
Odpor za cestu: < 0,1 Ω
Požadovaná předjištění maximálně: 5 a (F)
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C2 - 10 kV / 5 kA; D1 - 500 A.
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 85 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m (amsl)
Normy/předpisy: EN IEC 60079-7
Poznámka: 2015 + A1:2018
Způsob montáže: Nosná lišta TH 35 - 7,5 mm
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: III
Stupeň znečištění: 2
Z izolační hmoty: PBT
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Jmenovitý svodový rázový proud (8/20) µs (žíla): 5 kA
Impulzní svodový proud Imp (10/350) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 100 ns
Barva (zástrčka): Světle šedá (RAL 7035)
Barva (základní prvek): Šedá (RAL 7042)
Doba obnovení impulsu (žíla): ≤ 500 ms
EN 61643-21: EN 61643-21
Jmenovitý výbojový proud (8/20) µs (žíla): 0,5 kA
Doba odezvy TA (žíla): ≤ 1 ns
Vstupní útlum AE, symetrický: typ. 0,3 dB (≤ 12 MHz / 150 Ω)
Mezní frekvence fg (3 dB), sym. V systému 150 Ω: typ. 60 MHz
Odolnost proti nárazu (žíla): C1 - 1 kV / 500 a; C3 - 100 A.
Doba obnovení impulsu (žíla): ≤ 30 ms
Shoda/schválení: Shoda/schválení
UL, USA/Kanada: Třída I, Div. 2, GROUPS A, B, C, D T4A
Maximální vstupní proud 5 a (55 °C)
Maximální vstupní napětí 30 v DC

Kategorie produktu: zařízení s přepěťovou ochranou

Únikový proud: 10 kA

Provedení: Dvoudílný modul nosné lišty

: IP20

Číslo výrobce: 1061383

Rozm.: (š x v x h) 6.2 x 105.8 x 100 mm

Šířka: 6.2 mm

V: 105.8 mm

Hloubka: 100 mm

Ex zóna: 2

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zařízení s přepěťovou ochranou 10 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I zařízení s přepěťovou ochranou 10 kA 1 ks

Popis

Přepěťová ochrana, skládá se z chráněné zástrčky a základního prvku, s integrovaným ukazatelem stavu pro 3-vodičový beznapěťový řídicí obvod s vysokým Hohem, EX e schválení pro zónu 2, HART. V bezpečnostních kruzích až sil 3.
