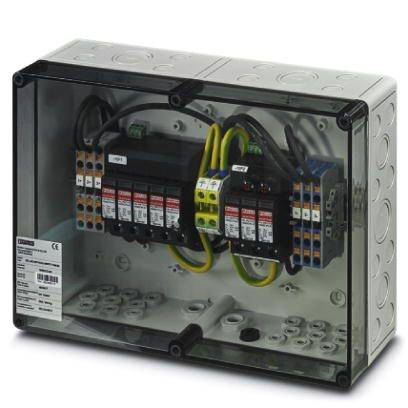

Elektrický rozváděč s několika označenými spínači a kabely, umístěný v průhledném krytu.

Ilustrační obrázek

Elektrický rozváděč s několika označenými spínači a kabely, umístěný v průhledném krytu.

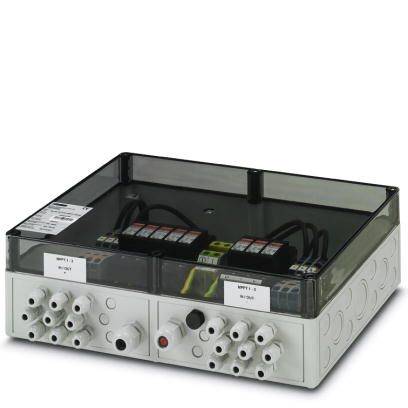

Rozvaděč s několika vstupy a popisy, pohled shora, vhodný pravděpodobně pro elektrické nebo průmyslové aplikace.

Zeleno-žlutý štít s šipkou blesku, dva šedé čtverečky a dva stříbrné kruhy pod nimi. Symbol uzemnění na spodním okraji.

Ochranný vodič nebo uzemňovací značení s žluto-zelenými pruhy a symbolem dole, který označuje spojení se zemí v elektrických obvodech.

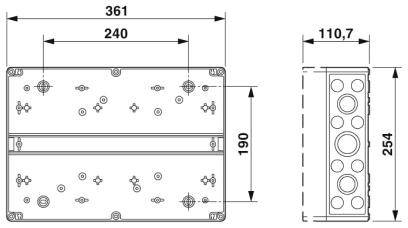

Technický výkres obdélníkového pouzdra s rozměry: šířka 361 mm, výška 190 mm, hloubka 254 mm. Zobrazuje montážní otvory a upevňovací body.

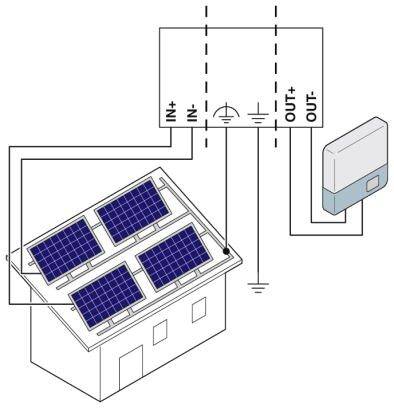

Schéma solární elektrárny: Střešní konstrukce domu se čtyřmi solárními panely, propojené kabely s měničem. Šipky znázorňují směr toku elektrické energie.

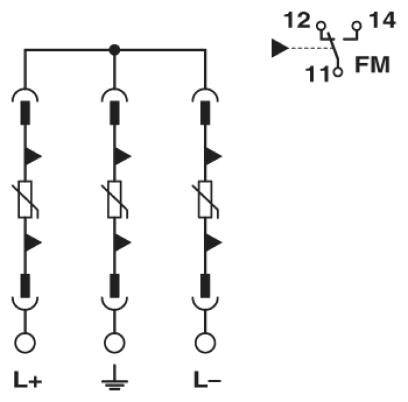

Schematický nákres elektrického obvodu se třemi paralelně zapojenými diodami, symbol uzemnění vlevo. Vpravo spínač s označeními '12', '14', '11', 'FM'.

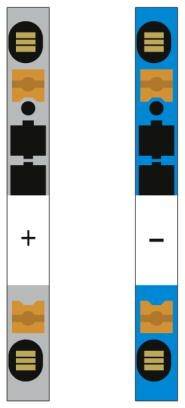

Dvě lineární zobrazení desky plošného spoje vedle sebe. Levé je šedé s kladným znaménkem, pravé modré se znaménkem záporným.

1/8

Ilustrační obrázek

Phoenix Contact

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (9 466,94 Kč / kus)

9 466,94 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -20 °C až +55 °C
Materiál víko / dveří: polykarbonát (transparentní)
Počet string vstupy: 2 (v závislosti MPP tracker)
Proud na String: 20 A
Počet výstupů: 1 (v závislosti MPP tracker)
Počet podporovaných MPP tracker: 3
Typ kabelu: kabelová průchodka
Průřez vodičů string vstup: 2,5 mm² do 6 mm²
Průřez vodičů výstup: 2,5 mm² do 6 mm²

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 361 x 254 x 111 mm

Obsah: 1 ks

Šířka: 361 mm

V: 254 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209054 Phoenix Contact 1053613 SOL-SC-2ST-0-DC-3MPPT-1000SE připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209054 Phoenix Contact 1053613 SOL-SC-2ST-0-DC-3MPPT-1000SE připojovací krabice generátoru

Popis

Normované spínací přístroj kombinaci díky použití DIN EN 61439.

Tento text byl přeložen strojově.
