Ilustrační obrázek

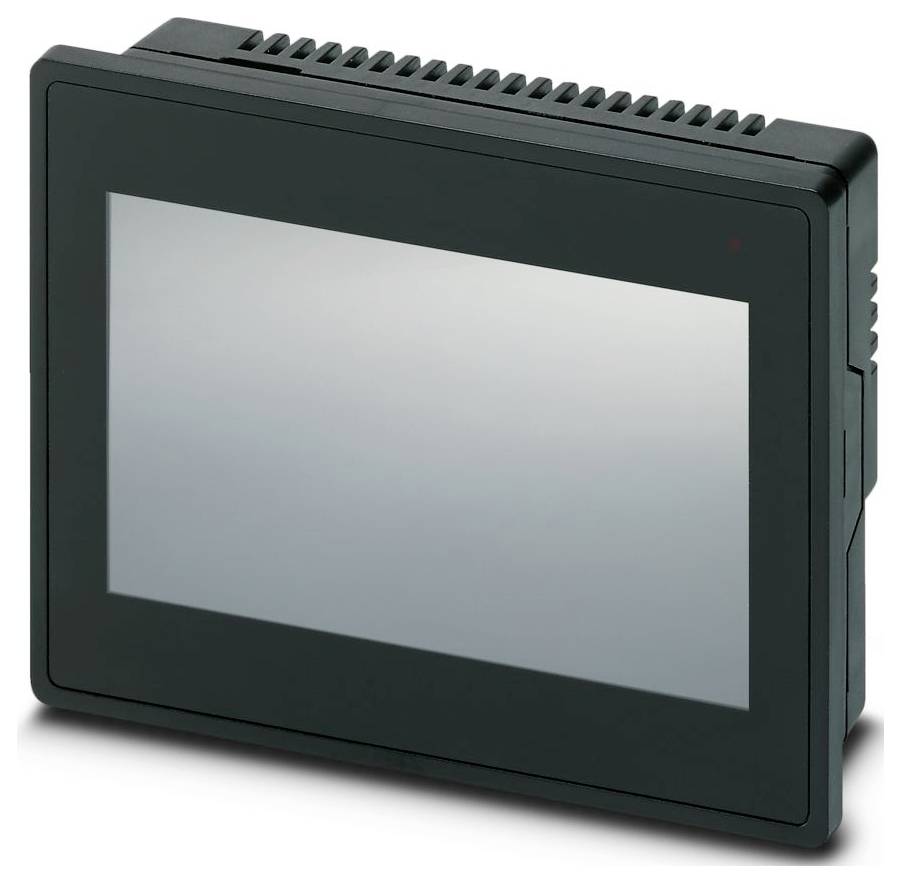

Phoenix Contact 1050387 BTP 2043W Touch Panel
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (12 609,00 Kč / kus)
12 609,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Materiál krytu: Plast.
- Okolní podmínky: Okolní podmínky
- Ochrana: IP66 (přední strana) / IP20 (zadní strana)
- Teplota okolí (provoz): 0 °C ... 50 °C
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Montáž: Čelní montáž
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Vibrace (provoz): DIN EN 60068-2-6
- Vnější rozměr: Vnější rozměr
- Šířka / výška / hloubka: 120 mm / 89 mm / 5 mm (rozměry čelního panelu)
- Systém sběrnice: Bez sběrnicového systému
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Montážní rozměr
- Šok: DIN EN 60068-2-27
- Napájení
- Odběr proudu typický: 0,17 A.
- Šířka / výška / montážní hloubka: 111 mm / 80 mm / 31,5 mm (montážní výřez)
- Rozhraní: 2x COM (RS-232/422/485); 1x USB 2.0, typ a; 1x USB 2.0, typ B.
- MTBF: 25000 h
- Operační systém: Windows® Embedded Compact 7
- Rozlišení obrazovky 480 x 272 pixelů (WQVGA)
- Procesor: Arm® Cortex®-A7, 528 MHz i.MX6 UL
- Datová paměť: EMMC, 4 GB
- OPERAČNÍ PAMĚŤ 512 MB DDR3 SDRAM
- Displej
- Typ displeje: 10.92 cm / 4.3" TFT
- Počítačové údaje: Počítačové údaje
- Sloty: 1x SD
- Technologie Touch: analogový odporový
- Typ osvětlení displeje: LED
- Jas: Obvykle 350 cd/m² (lze nastavit)
- Paleta barev: 16,7 mil. barev Mio
- Úhel snímání vlevo: 70,00°
- Úhel snímání vpravo: 70,00°
- Zorný úhel nahoře: 50,00°
- Zorný úhel dole 70,00 °
- Síť: 1x Ethernet (10/100 Mbit/s), RJ45
- Uživatelský software: Visu+
- Síťový zdroj 24 v DC ±15 %
- Materiál čelního panelu: Plast
- Číslo výrobce
1050387
- Typ
BTP 2043W
- Kategorie produktu
Touch Panel
- Provedení
TFT displej 4.3
- Rozhraní
2x COM (RS-232/422/485)
1x USB 2.0 typ A.
1x USB 2.0, typ B.
- Displej
Ano
- Rozlišení
480 x 272 Pixel
- Max. okolní teplota
50 °C
- Min. okolní teplota
0 °C
- V
89 mm
- Délka
5 mm
- Šířka
120 mm
IP66 (čelní strana)
IP20 (zadní strana)
- Obsah
1 ks
- Rozm.
(d x š x v) 5 x 120 x 89 mm
- Montáž
Čelní montáž
- Montážní hloubka
31.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562352 Phoenix Contact 1050387 BTP 2043W Touch Panel
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562352 Phoenix Contact 1050387 BTP 2043W Touch Panel
Popis
Dotykový panel s 10.92 cm / 4.3" TFT displejem (analogový odporový), 480 x 272 pixelů (WQVGA), 16,7 mil. barev Mio, Arm® Cortex®-A7, 528 MHz i.MX6 UL, 2x COM (RS-232/422/485), 1x USB 2.0, typ a, 1x USB 2.0, typ B, 1x Ethernet (10/100 Mbit/s), RJ45, Windows® Embedded Compact 7 a uživatelský software: Visu+. (Systém sběrnice: Bez)
