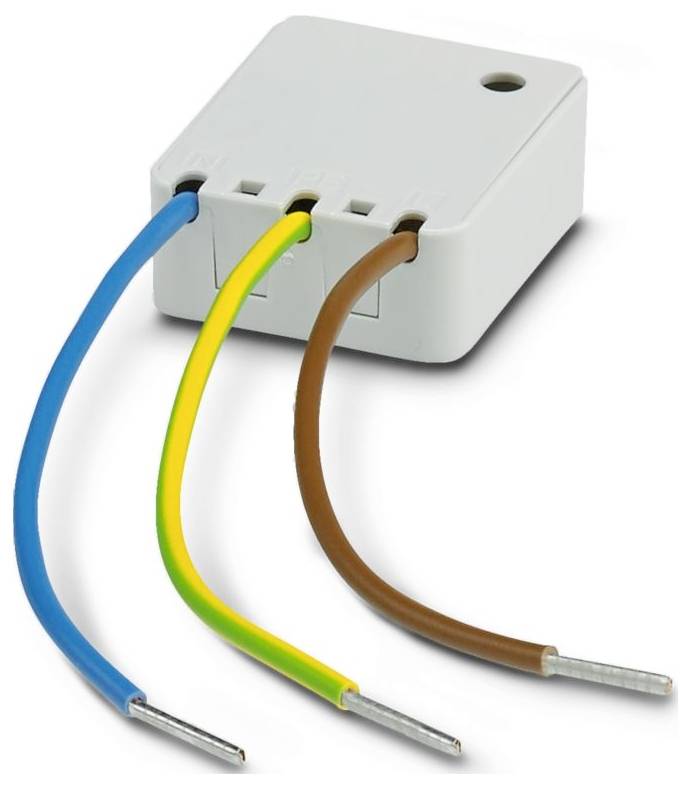

Phoenix Contact 1038841 BLT-T3-230-A zařízení s přepěťovou ochranou Přepětová ochrana pro: zásuvky 4 kA Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (866,94 Kč / kus)
866,94 Kč
Bez DPH.
Už jen 10 Ks skladem!
Technické parametry
- Skupina výrobků: Balící transformátor
- TŘÍDA IEC: III; T3
- Typ zásuvky: Externí modul
- Počet pólů 2
- Hlášení s přepěťovou ochranou vadí: Akusticky
- Jmenovité napětí un: 230 v AC (TN-s); 230 v AC (TT - pouze ve spojení s RCD)
- Typ připojení: Jednotlivé žíly
- Šířka: 12,5 mm
- Výška: 31 mm
- Hloubka: 36 mm
- Barva: Světle šedá (RAL 7035)
- Třída hořlavosti podle UL 94: V-0
- Materiál pouzdra: PA 6.6-FR
- SMĚR PŮSOBENÍ: 1L-N & N-PE
- Maximální trvalé napětí UC: 255 v AC
- Proud ochranného vodiče IPE: ≤ 5 µA
- Požadovaná předběžná pojistka maximálně: 16 a (MCB B)
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP20 (v zabudovaném stavu)
- Teplota okolí (provoz): -20 °C ... 70 °C
- Okolní teplota (skladování/transport): -20 °C... 70 °C
- Nadmořská výška: ≤ 2000 m (amsl)
- Normy/předpisy: EN 61643-11
- Poznámka: 2012
- Způsob montáže: V přístrojových krabicích a v systémech vedení z izolační hmoty
- EN typ: T3
- NAPÁJECÍ SYSTÉM IEC: TN-S; TT
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Jmenovitá frekvence FN: 50 Hz (60 Hz)
- CTI hodnota materiálu: 600
- Izolační hmota: PA 6.6-FR
- Skupina materiálů: I
- OCHRANNÉ STOPY: L-N; L-PE; N-PE
- Maximální svodový proud Imax (8/20) µs: 4 kA
- Ochranná hladina Up: ≤ 1,5 kV
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
- Odolnost proti zkratu ISCCR: 1,5 kA AC
- Chování při UT (L-N): 440 v AC (5 s / wythstand mode); 440 v AC (120 min / withstand mode)
- Chování při UT (N-PE): 1200 v AC (200 ms / safe failure mode)
- Doba odezvy TA (L-N): ≤ 25 ns
- Doba odezvy TA (L-PE): ≤ 100 ns
- Doba odezvy TA (N-PE): ≤ 100 ns
- EN 61643-11: EN 61643-11
- Chování při UT (L-PE): 440 v AC (5 s / wythstand mode); 440 v AC (120 min / wythstand mode); 1455 v AC (200 ms / safe failure mode)
- Kombinovaný impuls UOC: 6 kV
- Počet portů: One
- REFERENČNÍ ZKUŠEBNÍ NAPĚTÍ UREF: 255 V AC
- Kategorie produktu
zařízení s přepěťovou ochranou
- Přepětová ochrana pro
zásuvky
- Únikový proud
4 kA
- Provedení
Přístavný modul zásuvek
IP20 (v zabudovaném stavu)
- Číslo výrobce
1038841
- Typ
3
- Barva
vícebarevná
- Rozm.
(š x v x h) 12.5 x 31 x 36 mm
- Šířka
12.5 mm
- V
31 mm
- Hloubka
36 mm
- Obsah
1 ks
- Druh obalu
Piece
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562153 Phoenix Contact 1038841 BLT-T3-230-A zařízení s přepěťovou ochranou Přepětová ochrana pro: zásuvky 4 kA Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562153 Phoenix Contact 1038841 BLT-T3-230-A zařízení s přepěťovou ochranou Přepětová ochrana pro: zásuvky 4 kA Piece 1 ks
Popis
Ochrana proti přepětí typ 3 pro univerzální montáž do instalačních krabic, parapetních lišt, podzemních instalací. Spojení je tepelně kontrolováno, akustické hlášení poruchy.
