Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

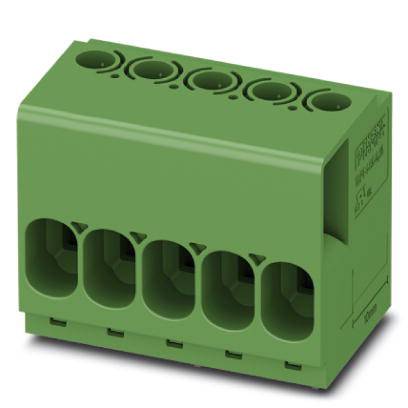

Zelený vícepolový konektor s obdélníkovými kontakty, vhodný pro elektrické připojení v zařízeních.

Ilustrační obrázek

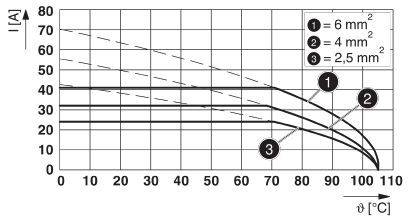

Graf: Zatížitelnost vodiče v ampérech proti teplotě ve stupních Celsia. Křivky pro tři průřezy vodiče: 6 mm², 4 mm², 2,5 mm².

1/2

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

svorkovnice pro tiskárny

Rastr (rozteč)

6.35 mm

Počet kontaktů v řadě

Pólů

Datasheety: (PDF)

Doručení: St 25. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 50 ks)

Celková cena (68,18 Kč / kus)

3 409,09 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Svorka pro desky plošných spojů

Obsah 50 ks

Technické parametry

Závit: šrouby M3
Montáž: pájení vlnou
Počet konektorů: 6
Utahovací moment: 0,6 Nm ... 0,8 Nm
Povrchové provedení: schmelztauchverzinnt
Kovový povrch pájeného místa (krycí vrstvy): cín (4 - 8 µm Sn)
Izolační: PA
Izolační skupina: I
Montážní výška (výška bez pájecí pin): 23,4 mm
Pinlange: 3,5 mm
Kolíkové rozměry: 0,9 x 0,9 mm
Jmenovité rázové napětí (III/3): 8 kV
Frekvence: 10 - 150 - 10 Hz
Jmenovitý průřez: 4 mm²

Druh obalu: Piece

Typ: TDPT 4/ 6-SC-6,35-ZB

Kategorie produktu: svorkovnice pro tiskárny

Vlastnosti: s tahovým pouzdrem

Rastr (rozteč): 6.35 mm

Počet řádků: 1

Počet kontaktů v řadě: 6

Pólů: 6

Délka izolace (max.): 10 mm

Připojení: šroubovací
do DPS

Jmenovitý proud: 41 A

Průřez flexibilní (min.): 0.2 mm²

Jmenovitý proud - filtr: 41 A

Průřez pevný (min.): 0.2 mm²

Flexibilní průměr (max.): 6 mm²

Pevný průřez (max.): 6 mm²

AWG min.: 24

AWG max.: 10

Materiál kontaktu: slitina mědi, pozinkovaná

Materiál pouzdra: polyamid

Barva: zelená

Číslo výrobce: 1017519

Obsah: 50 ks

Jmenovité napětí: 1000 V

Šířka: 38.9 mm

V: 26.9 mm

Délka: 20.75 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2208962 Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2208962 Phoenix Contact 1017519 svorkovnice pro tiskárny 6 mm² Pólů 6 zelená 50 ks Piece

Popis

Jednoduše převzato, díky stejné konstrukční velikosti a stejným pinningem pro Push-in pružinové a šroubové připojení. Toto připojení principu umožňuje použití na celém světě. Nízké zahřívání díky maximální kontakt.
