Phoenix Contact 1016812 SOL-SC-2ST-0-DC-2MPPT-1000SE připojovací krabice generátoru

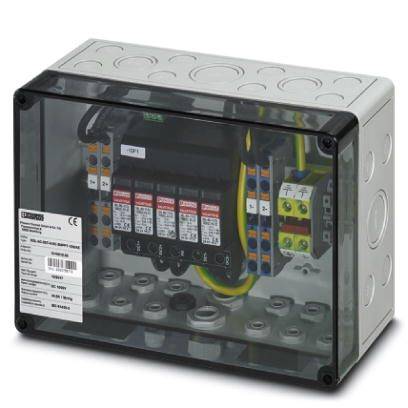

Elektrický rozvaděč s několika kabelovými přípojkami a označenými spínači, umístěný v průhledném krytu.

Ilustrační obrázek

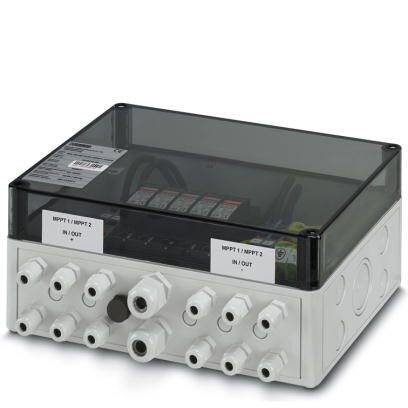

Elektrická rozvodná skříň s průhledným víkem a několika kabelovými vývodkami na přední straně.

Ochranný vodič symbolizovaný žluto-zeleným pruhovaným vzorem s šedými ovály a symbolem uzemnění pod ním.

Obrázek zobrazuje podlouhlý objekt se zelenými a žlutými pruhy a třemi šedými obdélníky na povrchu. Níže je zobrazen symbol uzemnění.

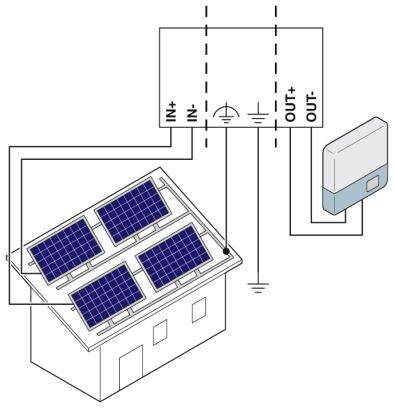

Schéma domu se solárními moduly na střeše, propojené s měničem. Znázorňuje tok elektřiny z modulů do zařízení.

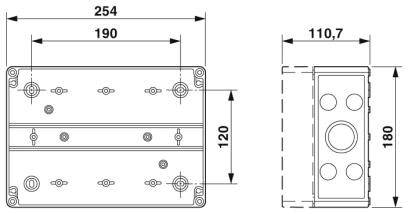

Montážní výkres obdélníkového pouzdra s rozměry: 254x120 mm (pohled zepředu) a 110,7x180 mm (boční pohled).

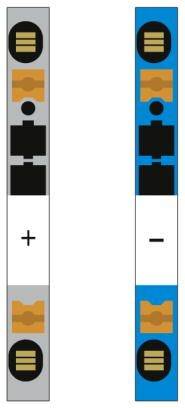

Dva testovací proužky vedle sebe: Levý má šedý design označený '+', pravý modrý s '-'. Symboly v černé a zlaté barvě.

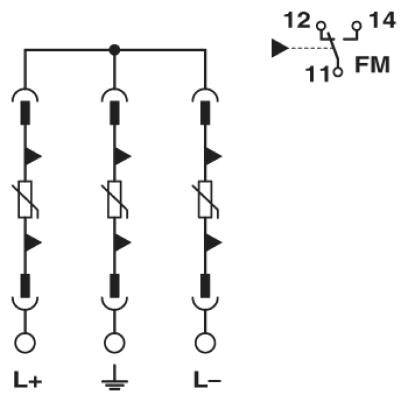

Elektrické schéma: Tři paralelní elektrické obvody s diodami a rezistory. Vpravo nahoře spínač s označením 'FM' a kontakty 11, 12, 14.

1/8

Ilustrační obrázek

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 318,18 Kč / kus)

5 318,18 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Generátor přípojná skříňka

Rychlá instalace a uvedení do provozu
Normativní kombinace spínacích přístrojů díky použití DIN EN 61439

Technické parametry

Stupeň krytí: IP65
Provozní rozsah teplot: -20 °C až +55 °C
Materiál víko / dveří: polykarbonát (transparentní)
Počet string vstupy: 2 (v závislosti MPP tracker)
Proud na String: 20 A
Počet výstupů: 1 (v závislosti MPP tracker)
Počet podporovaných MPP tracker: 2
Typ kabelu: kabelová průchodka
Průřez vodičů string vstup: 2,5 mm² do 6 mm²
Průřez vodičů výstup: 2,5 mm² do 6 mm²

Kategorie produktu: připojovací krabice generátoru

Rozm.: (š x v x h) 254 x 180 x 111 mm

Hmotnost: 2441.0000

Barva: vícebarevná

Obsah: 1 ks

Šířka: 254 mm

V: 180 mm

Hloubka: 111 mm

Systémové napětí: 1000 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2208954 Phoenix Contact 1016812 SOL-SC-2ST-0-DC-2MPPT-1000SE připojovací krabice generátoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2208954 Phoenix Contact 1016812 SOL-SC-2ST-0-DC-2MPPT-1000SE připojovací krabice generátoru

Popis

Připojovací box pro generátor; MPP napětí: 1000 v DC; počet stringů: 2; počet podporovaných MPP trackerů: 2; přepěťová ochrana: T1 / T2; vybavení: Bez speciálního vybavení; způsob kabelového vedení: Kabelové šroubení.
