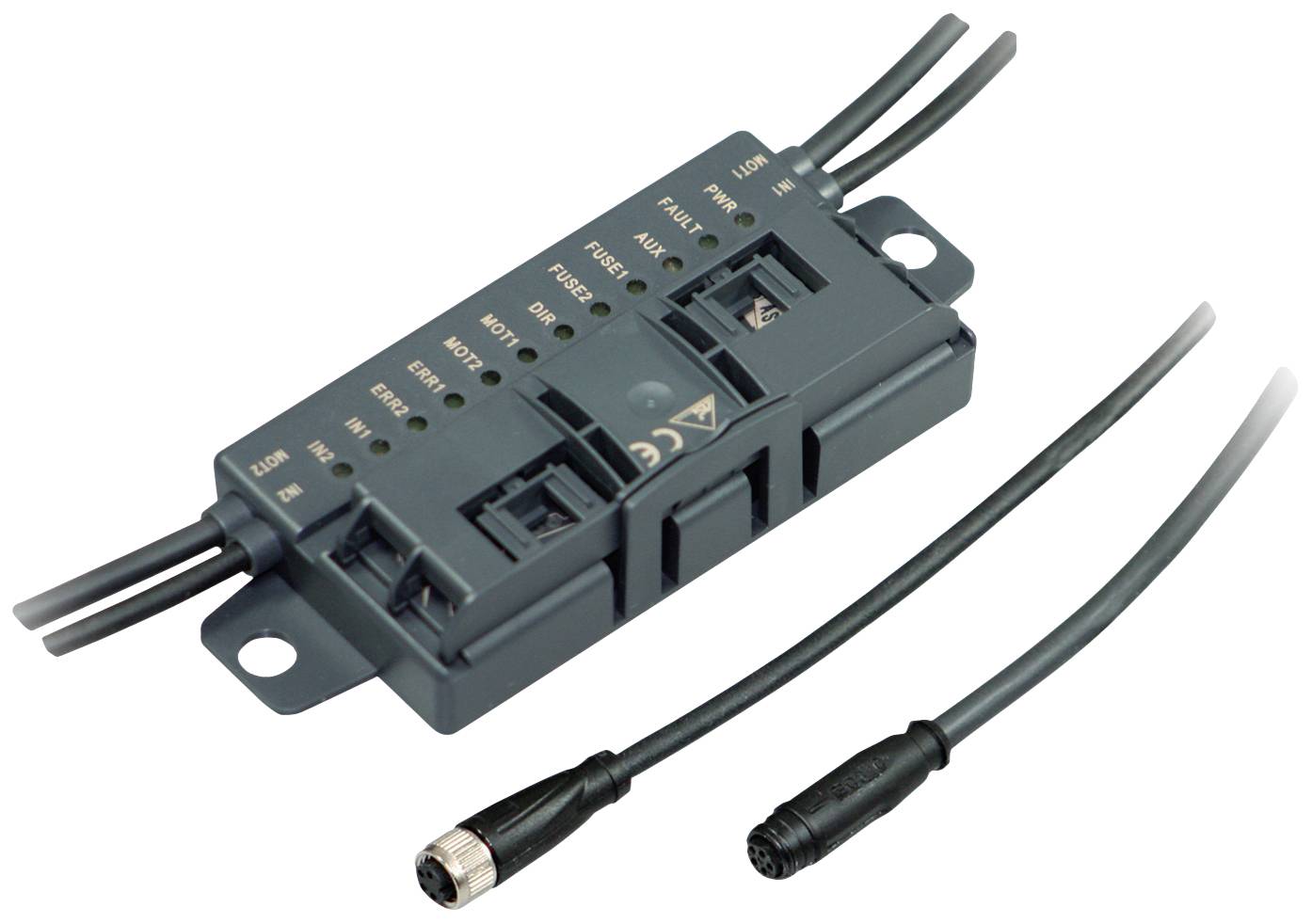

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
aktivní box senzor/aktor
Počet signálních míst
4
Typ
VBA-4E3A-G20-ZEL/M1L-P6
Hlavní vedení
Ano
Datasheety: (PDF)
Počet
Celková cena (7 219,01 Kč / kus)
7 219,01 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
aktivní box senzor/aktor
- Počet signálních míst
4
- Typ
VBA-4E3A-G20-ZEL/M1L-P6
- Hlavní vedení
Ano
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
Zásuvka M8
IP54
- Proudová zatížitelnost na každý slot
3.5 A
- Max. teplota
60 °C
- Min. teplota
-25 °C
- počet kontaktů
5
- Hmotnost
220 g
- Číslo výrobce
70135193
- Obsah
1 ks
- Pólů
5
- Vlastnosti
s proudovým omezením
- Proudová zatížitelnost (celkem)
35 mA
- Proudová zatížitelnost na vstupní/výstupní signál
500 mA
- Wireless Charging function
Ne
Ke stažení
List technických údajů
List technických údajů 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Popis
Výstupy na modul: 2Provedení(moduly): G20Podmínky instalace: Montáž v terénuVstupy na modul: 2Typ modulu: Řídicí modul motoruKonektor pro senzor/aktor: M8Účastníci typu: Účastníci a/BNapájení výstupů: Externí (z AUX)Napájení: Externí (z AUX)
