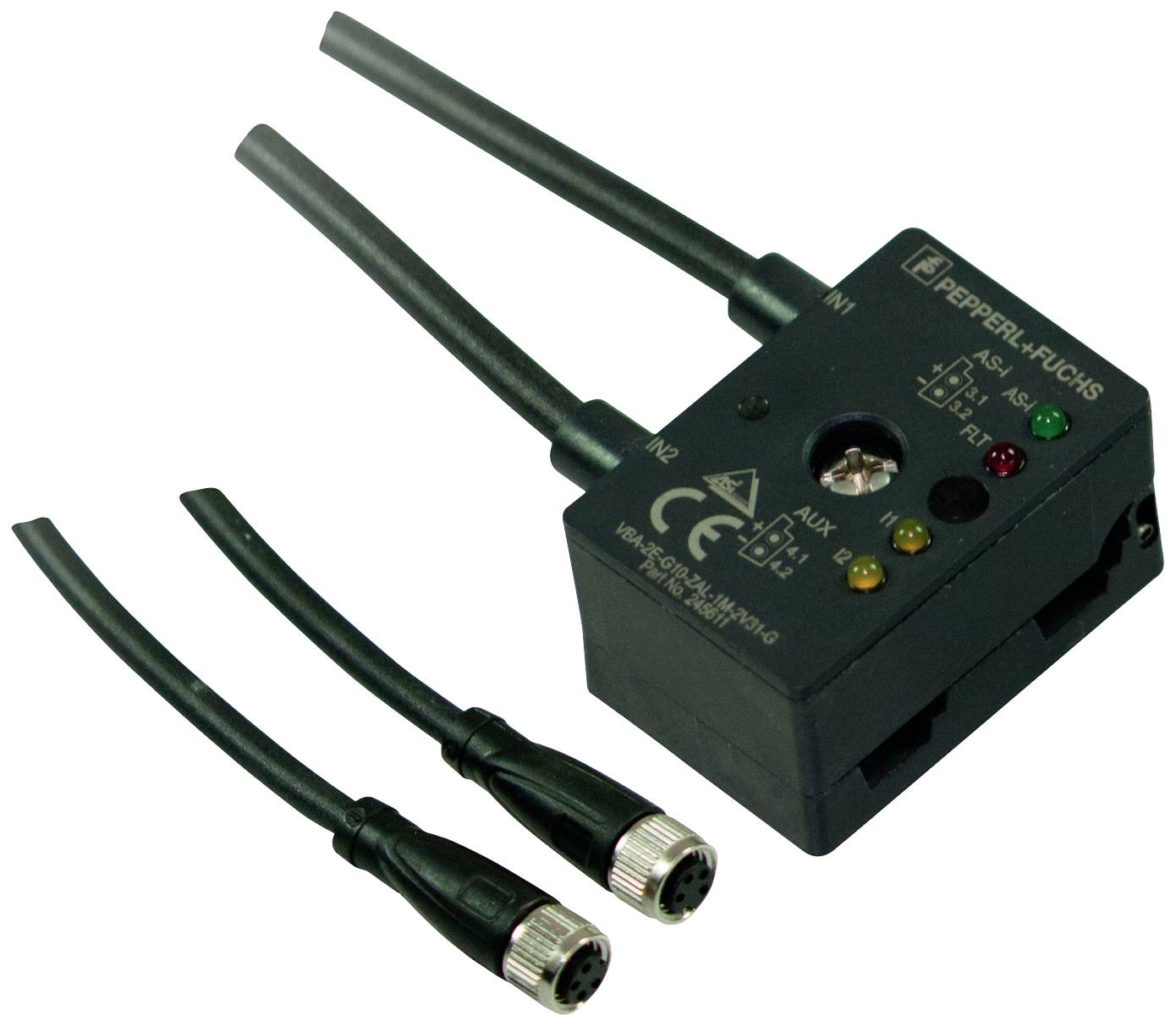

Pepperl+Fuchs VBA-2E-G10-ZEJ-0,1M-2V3-G 303047 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
aktivní box senzor/aktor
Typ
VBA-2E-G10-ZEJ-0,1M-2V3-G
Stavová kontrolka
s LED
Druh signálu
PNP
Datasheety: (PDF)
Počet
Celková cena (2 602,48 Kč / kus)
2 602,48 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
aktivní box senzor/aktor
- Typ
VBA-2E-G10-ZEJ-0,1M-2V3-G
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
Zásuvka M8
IP67
- Max. teplota
70 °C
- Min. teplota
-25 °C
- Max. průřez připojovacího vodiče
0.34 mm²
- Materiál pouzdra
PBT PC
- počet kontaktů
4
- Hmotnost
100 g
- Číslo výrobce
303047
- Obsah
1 ks
- Pólů
4
- Proudová zatížitelnost (celkem)
120 mA
- Proudová zatížitelnost na vstupní/výstupní signál
75 mA
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2630195 Pepperl+Fuchs VBA-2E-G10-ZEJ-0,1M-2V3-G 303047 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630195 Pepperl+Fuchs VBA-2E-G10-ZEJ-0,1M-2V3-G 303047 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Popis
Ultra kompaktní modul G10, 2 vstupy, 2 x zásuvka M8, specifikace AS rozhraní: V3.0, napětí: 21... 31 v, stupeň krytí: IP67 / IP68 / IP69K s plochým kabelem VAZ-FK-s-*, stupeň krytí: EN 60529:2000
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeÚčastníci typu: Účastníci a/BSpecifikace AS rozhraní: V3.0Požadovaná specifikace Gateway: ≥ V2.0UL File Number: E223772 „for use in NFPA 79 Applications only“Identifikační údaje funkční bezpečnostiMTTFd: 555 a)Zobrazení/ovládací prvkyLED FAULT: Zobrazení chyby; červená LED | červená: Chyba komunikace nebo adresa je 0 | červená blikající: Přetížení napájení senzoru nebo výstupyLED AS-i: Napětí AS rozhraní; zelená LEDLED IN: Spínací stav (vstup); 2 žlutá LEDElektrické údajeJmenovité provozní napětí: 18,5... 31,6 v z AS rozhraníJmenovitý provozní proud: ≤ 40 mA (bez senzorů) / max. 120 mATřída ochrany IIIVstupPočet/typ: 2 vstupy pro 2 nebo 3 drátové senzory (PNP), DCNapájení: Z AS rozhraníNapětí: 21... 31 VProudová zatížitelnost: 75 mA při TB ≤ 40 °C (104 °F) | 60 mA při TB ≤ 75 °C (167 °F) | Ochrana proti přetížení a zkratuVstupní proud: ≤ 9 mA (interní limitovaná)Spínací bod: Dle DIN EN 61131-2 (typ 2) 0 (netlumeno): ≤ 3 mA 1 (tlumeno): ≥ 5 mAZpoždění signálu < : 1 ms (vstup/AS rozhraní)Soulad se směrnicíElektromagnetická kompatibilita Směrnice 2014/30/EU: EN 62026-2:2013Soulad s předpisyOchrana: EN 60529:2000Provozní standard: EN 62026-2:2013Vstup: EN 61131-2:2007Emise: EN 61000-6-4:2007AS rozhraní: EN 62026-2:2013ODOLNOST: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Programovací obsahProfil: S-0.A.2IO kód: 0Identifikační kód: AKód ID1: 7Kód ID2: 2Datový bit (funkce přes AS rozhraní): Vstup. Výstup D0: IN1- D1: IN2- D2: -- D3: --Parametrizační bit (programovatelný přes AS-i): Funkce P0: Nepoužije se P1: Vstupní filtr | P1 = 0 vstupní filtr, potlačení impulsů ≤ 2 ms | P1 = 1 vstupní filtr (základní nastavení) P2: Synchronní režim | P2 = 0 synchronní režim zapnuto | P2 = 1 synchronní režim (základní nastavení) P3: Nepoužije sePovolení a certifikátySchváleno UL: CULus seznam, typ 1 enclosure Maximální přípustná okolní teplota: Max. 65 °C (max. 149 °F)Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: 85 °C (-13... 185 °F)Odolnost proti nárazům a otřesům: 30 g , 11 ms v 6 směrech 3 šoky | 10 g, 16 ms v 6 směrech po 1000 šocíchOdolnost proti vibracím: 0,75 mm 10... 57 Hz , 5 g 57 ... 150 Hz, 20 cyklůMechanické údajeOchrana: IP67 | IP67 / IP68 / IP69K s plochým kabelem VAZ-FK-s-*Připojení: AS rozhraní: Plochý kabel AS-Interface | vstupy a protikonektor: Kulatý konektor M8, 4 pólů, kódování a, podle IEC 61076-2-104Materiál Kontakty: CuSn / au Pouzdro: PBT/PC Těla rukojeti: ČISTÁ, černá Kabel: PUR Upevňovací šroub: Ušlechtilá ocel 1.4305 / AISI 303 (V2A)Kabel; Průměr pláště: Ø 4,3 mm Barva: černá Žíly: 3 x 0,34 mm 2 Délka: 0,1 mHmotnost: 100 g.Utahovací moment pro upevňovací šrouby: 1,65 NmUtahovací moment kabelové průchodky: 0,4 Nm
