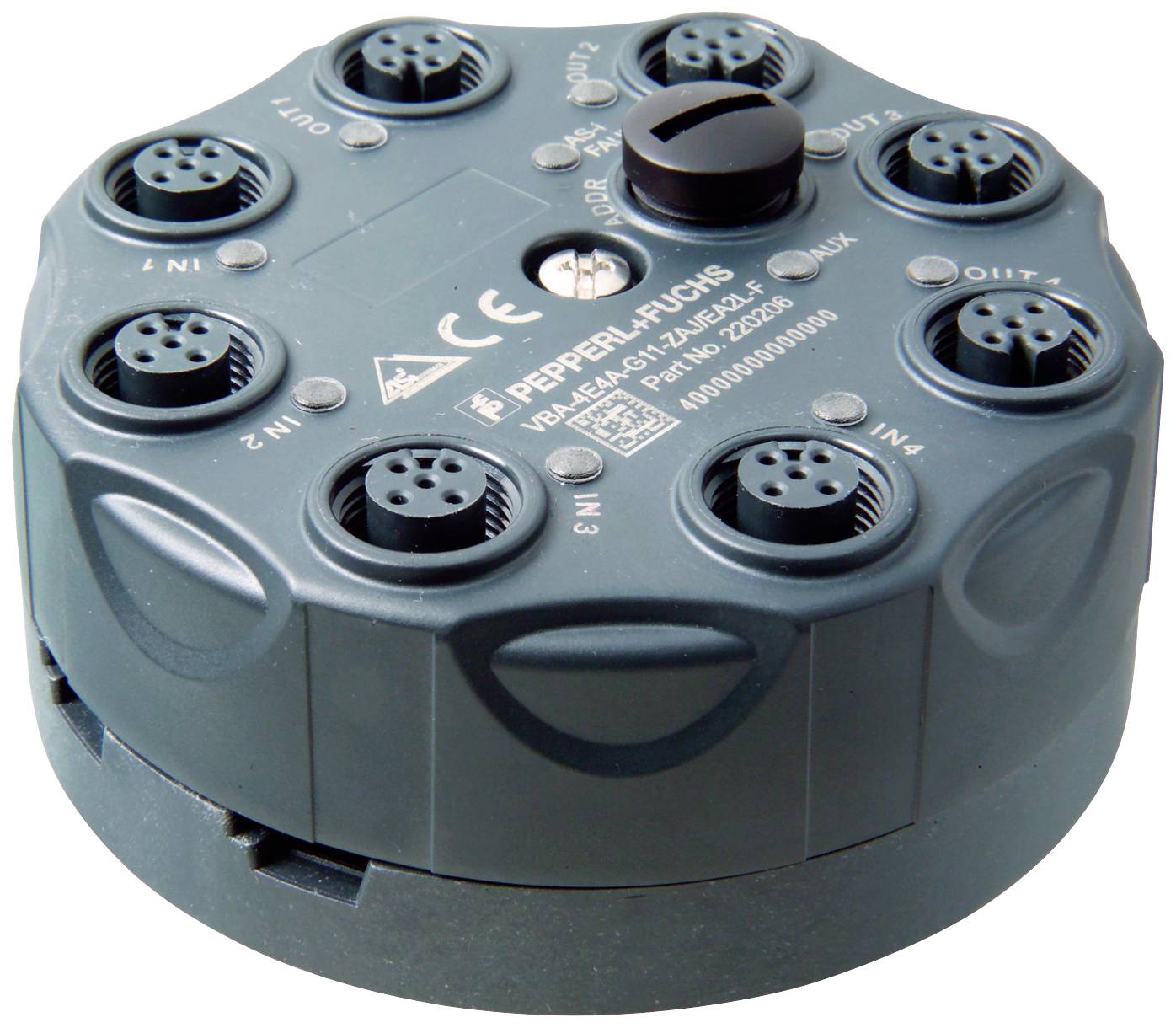

Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
aktivní box senzor/aktor
Typ
VAA-4E4A-G11-ZAJ/EA2L-F
Stavová kontrolka
s LED
Druh signálu
PNP
Datasheety: (PDF)
Počet
Celková cena (5 172,73 Kč / kus)
5 172,73 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
aktivní box senzor/aktor
- Typ
VAA-4E4A-G11-ZAJ/EA2L-F
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
KONEKTOR
IP68
IP69K
- Proudová zatížitelnost na každý slot
2 A
- Celkový proud (jednoduché napájení)
6 A
- Max. teplota
70 °C
- Min. teplota
-25 °C
- Materiál pouzdra
PBT PC
- Hmotnost
200 g
- Číslo výrobce
220205
- Obsah
1 ks
- Vlastnosti
s přepěťovou ochranou
- Řada
AS-Interface
- Proudová zatížitelnost (celkem)
240 mA
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece
Popis
G11 modul 4 vstupů a 4 výstupů, specifikace AS rozhraní: V3.0, napětí: = (UAUX - 0,5 v), napětí: 12... 31 v, stupeň krytí: IP68 / IP69K, stupeň krytí: EN 60529:2000, upevnění: Montážní deska
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeTyp účastníků: Standardní účastníciSpecifikace AS rozhraní: V3.0Požadovaná specifikace Gateway: ≥ V2.1Profil: S-7.F IO kód 7 Identifikační kód: F Kód ID1: F Kód ID2: EUL fólie: E223772Zobrazení/ovládací prvkyLED AS-i/FAULT: Zobrazení stavu; vícebarevná LED | zelená: Normální provoz | červená: Komunikační chyba | žlutá/červená blikající: Adresa 0 | zelené/červené blikající: Přetížení typ senzoru nebo přetížení nebo výstupy přerušení kabeluLED AUX: EXT. Pomocné napětí uAUX; duální LED zelená/červená | zelená: Napětí OK | červená: Napětí je přepólováníLED IN: Spínací stav (vstup); 4 žlutá LEDLED OUT: Spínací stav (výstup); 4 LED žlutá/červená | žlutá: Výstup aktivní | červená: Výstupní zátěž nebo zlom vedeníElektrické údajePomocné napětí (výstup): 20... 30 V DC PELVJmenovité provozní napětí: 18,0... 31,6 v z AS rozhraníJmenovitý provozní proud: ≤ 40 mA (bez senzorů) / max. 240 mATřída ochrany IIIOchrana proti přepětí:U AUX,u e: Přepěťová kategorie III, bezpečně oddělené napájecí napětí (PELV)VstupPočet/typ: 4 vstupů pro 2 nebo 3 drátové senzory (PNP), DC | alternativně 2 vstupy pro 4 drátové senzory (PNP), DCNapájení: Z AS rozhraníNapětí: 12... 31 VProudová zatížitelnost ≤ 200 mA, ochrana proti přetížení a zkratuVstupní proud: ≤ 9 mA (interní limitovaná)Spínací bod: Dle DIN EN 61131-2 (typ 2) 0 (netlumeno): ≤ 3 mA 1 (tlumeno): ≥ 5 mAZpoždění signálu < : 1 ms (vstup/AS rozhraní)VýstupPočet/typ: 4 elektronických výstupů, PNP, ochrana proti přetížení a zkratuNapájení:Z externího pomocného napětí u AUX NAPĚTÍ: ≥ (U AUX - 0,5 V)Proud: 2 a na výstup | TB ≤ 40 °C: 6 a celkem | TB ≤ 70 °C: Suma O1 + O2 max. 2 a, součet O3 + O4 max. 2 A.Galvanické odděleníVstup/výstup: Bezpečné oddělení, jmenovité izolační napětí 40 v DCVýstup/AS rozhraní: Bezpečné oddělení, jmenovité izolační napětí 40 v DCSoulad se směrnicíElektromagnetická kompatibilita SMĚRNICE 2014/30/EU: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007Soulad s předpisyOchrana: EN 60529:2000Provozní standard: EN 62026-2:2013Vstup: EN 61131-2:2007Emise: EN 61000-6-4:2007AS rozhraní: EN 62026-2:2013ODOLNOST: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: 85 °C (-13... 185 °F)Relativní vlhkost vzduchu: 85 %, bez kondenzaceKlimatické podmínky: Použití pouze v interiéruNadmořská výška: ≤ 2000 m nad mořemOdolnost proti nárazům a otřesům: 30 g , 11 ms v 6 směrech 3 šoky | 10 g, 16 ms v 6 směrech po 1000 šocíchOdolnost proti vibracím: 0,75 mm 10... 57 Hz , 5 g 57 ... 150 Hz, 20 cyklůStupeň znečištění: 3Mechanické údajeOchrana: IP68 / IP69KPřipojení:Plochý kabel s rozhraním AS/u AUX : AS-Interface | vstupy/výstupy: Kulatý konektor M12Materiál Pouzdro: PBT/PC Upevňovací šroub: Ušlechtilá ocel 1.4305 / AISI 303 (V2A)Hmotnost: 200 g.Utahovací moment pro šrouby krytu: 1,8 NmUtahovací moment kabelové průchodky: 0,4 NmUpevnění: Montážní deska
