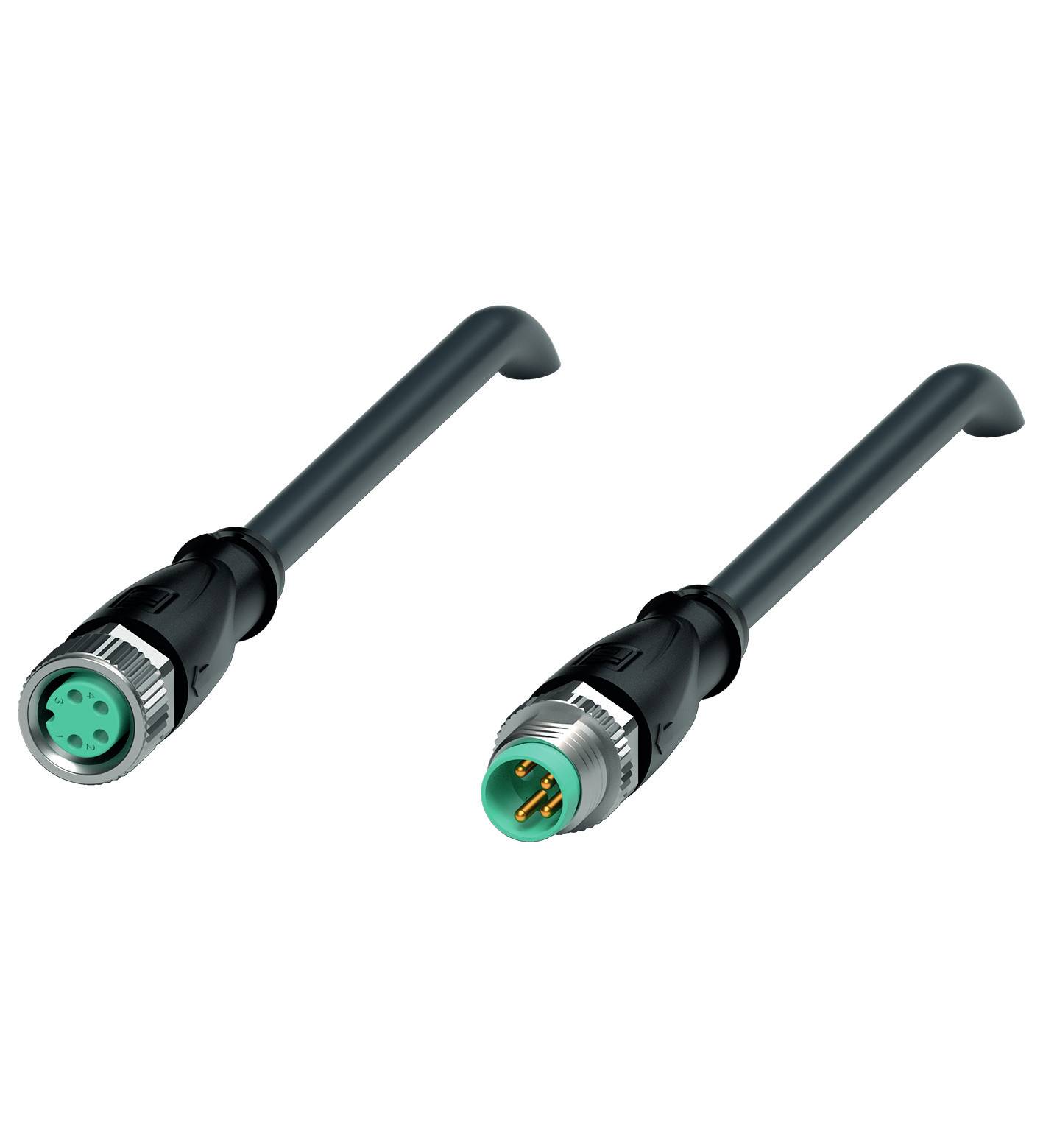

Name: Pepperl+Fuchs V31-GM-BK0,3M-PUR-U-V31-GM upravený zástrčkový konektor pro senzory - aktory, 235775, piny: 4, 4, 0.3 m, 1
Brand: Pepperl+Fuchs
SKU: 2630916
Availability: BackOrder

Technické parametry

Typ: V31-GM-BK0,3M-PUR-U-V31-GM

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: Rovná zástrčka na rovnou spojku

Norma zástrčky: senzorika konektoru

Strana připojení A: zásuvka M8, rovná

Strana připojení B: zástrčka M8, rovná

Počet pólů: 4
4

Délka kabelu: 0.3 m

Materiál pláště: PUR

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.3 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: kabel se zástrčkou

Typ závitu, šířka připojení: M8 x 1

Typ závitu, připojení kabelu a montáž: M8 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

maximální průřez: 0.34 mm²

: IP68

Vlastnosti: lze použít pro vlečení

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 235775

Obsah: 1 ks

Průměr: 4.3 mm

Ø kabelu do: 4.3 mm

Průměr kabelu (rozsah): 4.3 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630916 Pepperl+Fuchs V31-GM-BK0,3M-PUR-U-V31-GM upravený zástrčkový konektor pro senzory - aktory, 235775, piny: 4, 4, 0.3 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630916 Pepperl+Fuchs V31-GM-BK0,3M-PUR-U-V31-GM upravený zástrčkový konektor pro senzory - aktory, 235775, piny: 4, 4, 0.3 m, 1

Popis

Spojovací kabel, M8 na M8, PUR kabel 4-pólový, délka: 0,3 m, žíly: 4 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 9 mm Počet zastrčení: Min. 100Typ ochrany: IP68Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 0,3 m Zkratovací kabel: Li 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
