Name: Pepperl+Fuchs V3-WM-E2-OR1M-POC upravený zástrčkový konektor pro senzory - aktory, 284231, piny: 3, 1 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630554
Availability: BackOrder

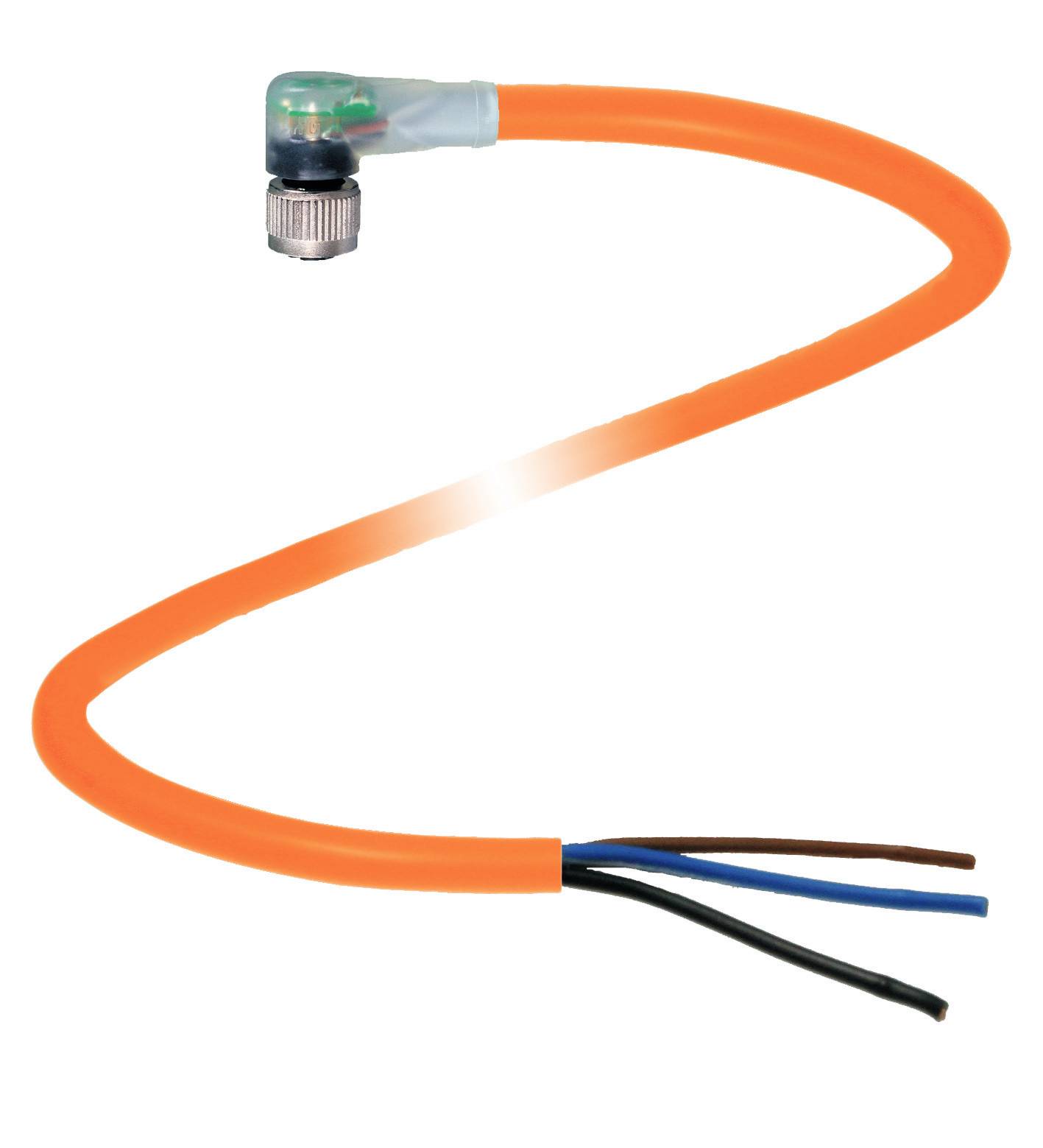

Oranžový elektrický kabel s lomným konektorem. Dva volné konce kabelu: jeden modrý, jeden černý a jeden hnědý.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M8, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

1 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 14. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (660,33 Kč / kus)

660,33 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V3-WM-E2-OR1M-POC

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M8, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 3

Délka kabelu: 1 m

Materiál pláště: POC

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: Zásuvka M8

Typ závitu, šířka připojení: M8

Typ závitu, připojení kabelu a montáž: M8 x 1

Barva kabelu: oranžová

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

: IP67

Vlastnosti: kódové označení A

Min. teplota: -40 °C

Max. teplota: 150 °C

Typ upevnění: šroubovací

Číslo výrobce: 284231

Obsah: 1 ks

Průměr: 4.8 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630554 Pepperl+Fuchs V3-WM-E2-OR1M-POC upravený zástrčkový konektor pro senzory - aktory, 284231, piny: 3, 1 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630554 Pepperl+Fuchs V3-WM-E2-OR1M-POC upravený zástrčkový konektor pro senzory - aktory, 284231, piny: 3, 1 m, 1 ks

Popis

Kabelová zásuvka, M8 a, kódování LED, 3 pólů, kabel TPE, odolná vůči potu, délka: 1 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Zobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104HOŘLAVOST: IEC 60332-1-2 , ISO 14572 , ISO 6722Neobsahuje halogeny: IEC 60754-2Odolnost vůči hydrolýze: ISO 6722Odolnost vůči olejům: ISO 14572Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 120 °C (-40... 248 °F) za 20000 h | -40... 150 °C (-40... 302 °F) po dobu 3000 h. Pohybující se kabel: -15... 120 °C (5... 248 °F) za 20000 h | -15... 150 °C (5... 302 °F) po dobu 3000 h.Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: braun | žíla žíla 2: Nepoužito | žíla žíla 3: Modrá | žil žíla 4: Černá Struktura žil: Ø 19 x 0,16 mm Délka: 1 m Zkratovací kabel: Li 7Y, 41X 4 x 0,34Způsobilost k vlečnému šňůru Torzní cykly: Min. 300000 Torzní zatížení: ± 360 ° / 30 cmMateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: POC Izolace žil: ETFE Odolnost proti potu: Ano Odolnost proti stříkání: Ano Odolnost vůči olejům: Ano Odolnost vůči hydrolýze: Ano Nehořlavost: Nehořlavá Molekulární propojení: Ano

Popis

Kabelová zásuvka, M8 a, kódování LED, 3 pólů, kabel TPE, odolná vůči potu, délka: 1 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Zobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104HOŘLAVOST: IEC 60332-1-2 , ISO 14572 , ISO 6722Neobsahuje halogeny: IEC 60754-2Odolnost vůči hydrolýze: ISO 6722Odolnost vůči olejům: ISO 14572Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 120 °C (-40... 248 °F) za 20000 h | -40... 150 °C (-40... 302 °F) po dobu 3000 h. Pohybující se kabel: -15... 120 °C (5... 248 °F) za 20000 h | -15... 150 °C (5... 302 °F) po dobu 3000 h.Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: braun | žíla žíla 2: Nepoužito | žíla žíla 3: Modrá | žil žíla 4: Černá Struktura žil: Ø 19 x 0,16 mm Délka: 1 m Zkratovací kabel: Li 7Y, 41X 4 x 0,34Způsobilost k vlečnému šňůru Torzní cykly: Min. 300000 Torzní zatížení: ± 360 ° / 30 cmMateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: POC Izolace žil: ETFE Odolnost proti potu: Ano Odolnost proti stříkání: Ano Odolnost vůči olejům: Ano Odolnost vůči hydrolýze: Ano Nehořlavost: Nehořlavá Molekulární propojení: Ano
