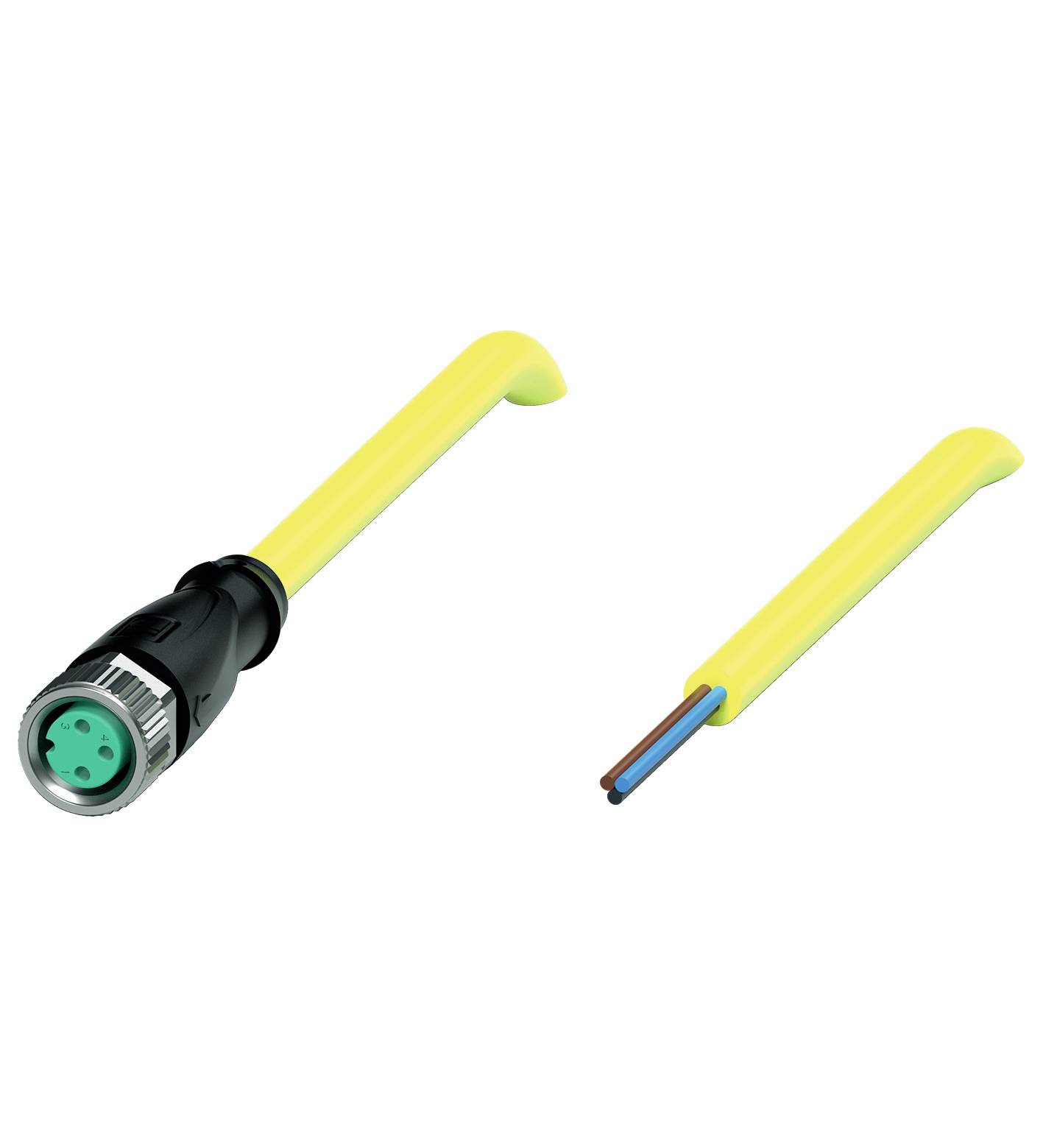

Ilustrační obrázek
Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Strana připojení A
zásuvka M8, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
3
Délka kabelu
5 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (533,06 Kč / kus)
533,06 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V3-GM-YE5M-PVC-U
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Strana připojení A
zásuvka M8, rovná
- Strana připojení B
kabel, otevřený konec
- Počet pólů
3
- Délka kabelu
5 m
- Materiál pláště
PVC
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zásuvka
- Typ závitu, šířka připojení
M8 x 1
- Typ závitu, připojení kabelu a montáž
M8 x 1
- Kódování
Typ A
- Materiál kontaktu
Au (zlato)
- Kontaktní plocha
Au (zlato)
- maximální průřez
0.34 mm²
IP68
- Vlastnosti
kódové označení A
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
456515
- Obsah
1 ks
- Průměr
4.3 mm
- Ø kabelu do
4.3 mm
- Průměr kabelu (rozsah)
4.3 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631513 Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631513 Pepperl+Fuchs V3-GM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456515, piny: 3, 5 m, 1 ks
Popis
Kabelová zásuvka, M8, 3-pólová, PVC kabel, délka 5 m, Žíly 3 x 0,34 mm2
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104Hořlavost: UL 1581 , IEC 60332-1-2Povolení a certifikátySCHVÁLENÍ UL: AWM STYLE 2095 AWM I/II A/B 80 °C 300V FT1 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 80 °C (-13... 176 °F) Pohybující se kabel: -5... 80 °C (23... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 9 mm Počet zastrčení: Min. 100Typ ochrany: IP68Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Žlutá (podobně RAL 1021) Počet žil: 3 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 5 m Zkratka kabelu: Li YY 3 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Hořlavost: FT1
