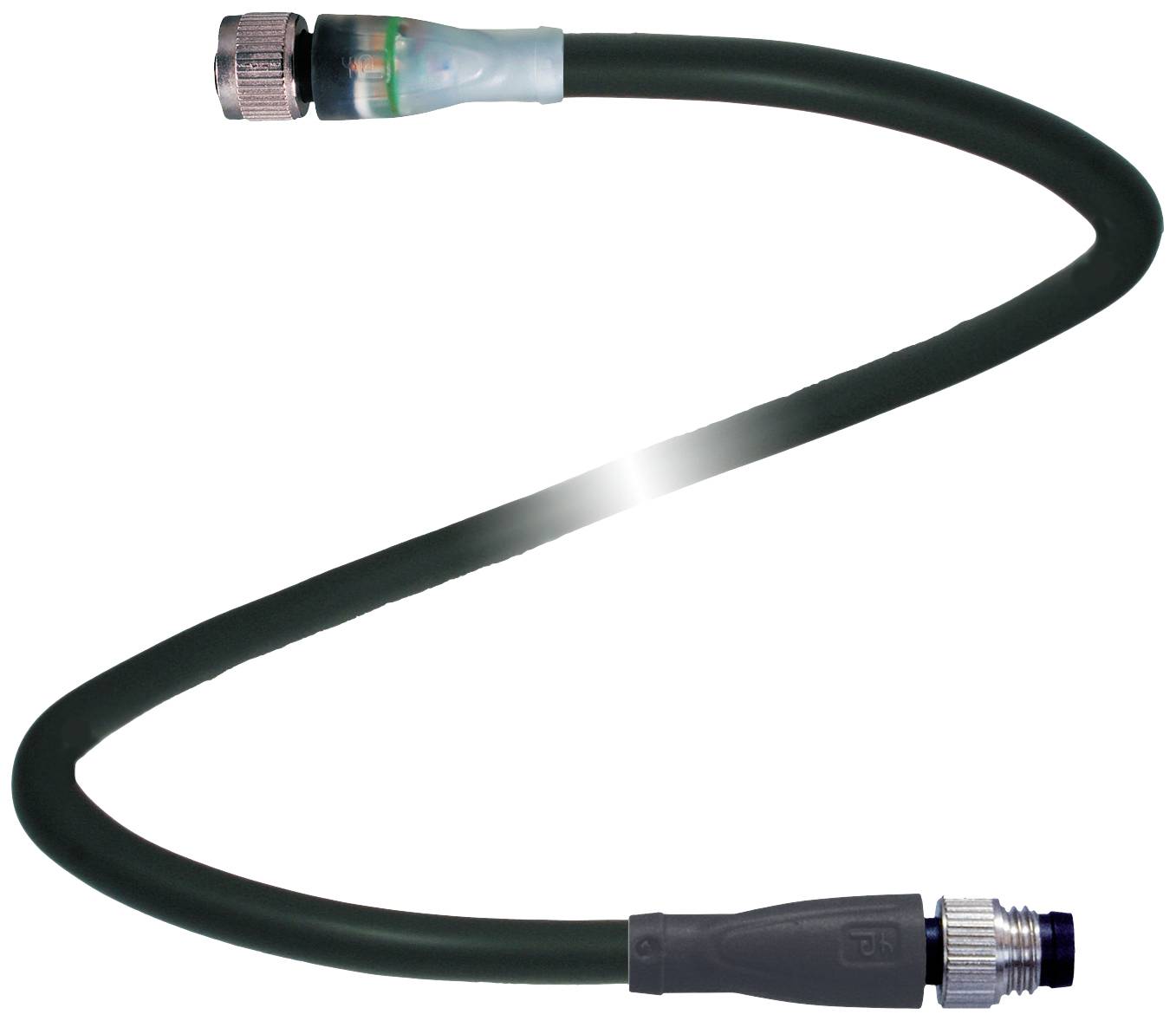

Ilustrační obrázek
Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pro senzory - aktory, 240818-100001, piny: 3, 3, 5
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M8, rovná
Strana připojení B
zástrčka M8, rovná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
962,81 Kč
3
3% = 93,87 Kč
931,52 Kč
5
5% = 219,05 Kč
919,00 Kč
10
5% = 520,90 Kč
910,72 Kč
25
6% = 1 538,00 Kč
901,29 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (962,81 Kč / kus)
962,81 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V3-GM-E2-BK5M-PUR-U-V3-GM
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Provedení
Rovná
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M8, rovná
- Strana připojení B
zástrčka M8, rovná
- Počet pólů
3
3
- Délka kabelu
5 m
- Materiál pláště
PUR
- Jmenovité napětí
24 V/DC
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
konektor
- Typ závitu, šířka připojení
M8 x 1
- Kódování
Typ A
- Kontaktní plocha
Au
- maximální průřez
0.34 mm²
- Průřez min
0.34 mm²
IP67
- Vlastnosti
lze použít pro vlečení
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240818-100001
- Obsah
1 ks
- Průměr
4.3 mm
- Ø kabelu do
4.3 mm
- Ø kabelu od
4.3 mm
- Průměr kabelu (rozsah)
4.3 - 4.3 mm
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630842 Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pro senzory - aktory, 240818-100001, piny: 3, 3, 5
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630842 Pepperl+Fuchs V3-GM-E2-BK5M-PUR-U-V3-GM upravený zástrčkový konektor pro senzory - aktory, 240818-100001, piny: 3, 3, 5
Popis
Spojovací kabel, M8, délka 5 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Zobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 3 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratovací kabel: Li 9Y, 11Y, 3 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní/černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
