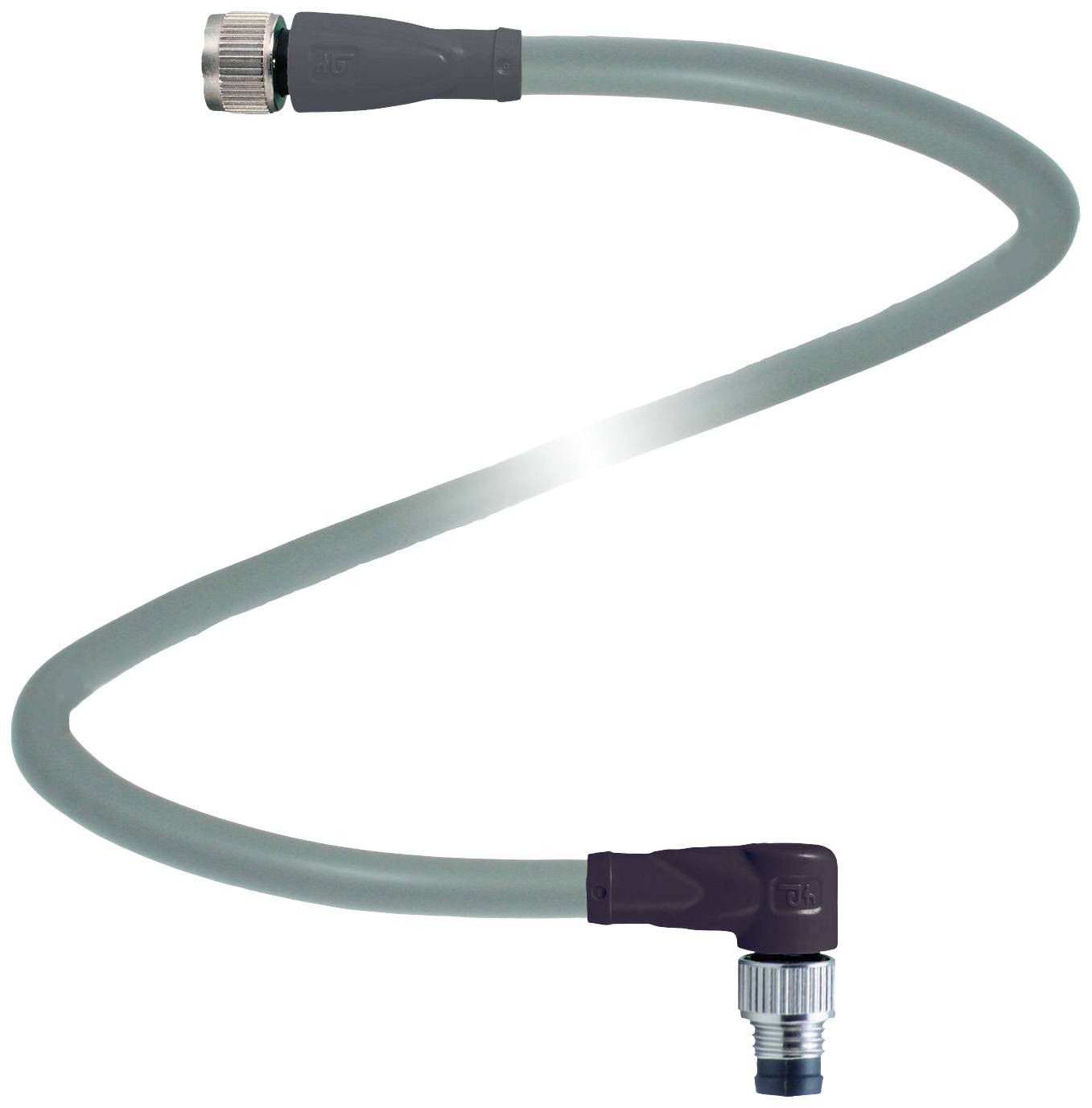

Name: Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pro senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1
Brand: Pepperl+Fuchs
SKU: 2630834
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

Flexibilní hadice s úhlovými přípojkami, vhodná pro různé vodovodní rozvody a snadnou instalaci.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

zástrčka M8, zahnutá

Počet pólů

Délka kabelu

0.6 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 11. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (577,69 Kč / kus)

577,69 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V3-GM-0,6M-PUR-V3-WM

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M8, rovná

Strana připojení B: zástrčka M8, zahnutá

Počet pólů: 3
3

Délka kabelu: 0.6 m

Materiál pláště: PUR

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Průřez připojovacího vodiče (max.): 0.25 mm²

Vnější Ø: 4.3 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: konektor M8

Typ závitu, šířka připojení: M8 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

: IP67

Vlastnosti: lze použít pro vlečení

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240817-0003

Obsah: 1 ks

Průměr: 4.3 mm

Wireless Charging function: Ne

Ø kabelu: 0,25 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630834 Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pro senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630834 Pepperl+Fuchs V3-GM-0,6M-PUR-V3-WM upravený zástrčkový konektor pro senzory - aktory, 240817-0003, piny: 3, 3, 0.6 m, 1

Popis

Spojovací kabel, M8, délka 0,6 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/500 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 3 Průřez žil 0,25 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 14 x 0,15 mm Délka: 0,6 m Zkratovací kabel: Li 9Y, 11Y, 3 x 0,25Způsobilost k vlečnému šňůru Cykly vlečného řetězu: Max. 50 / den Rychlost posuvu: Max. 0,3 m/s.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano
