Name: Pepperl+Fuchs V1SD-G-GN10M-PUR-E1S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70130006, piny: 4, 8, 10 m,
Brand: Pepperl+Fuchs
SKU: 2629537
Availability: BackOrder

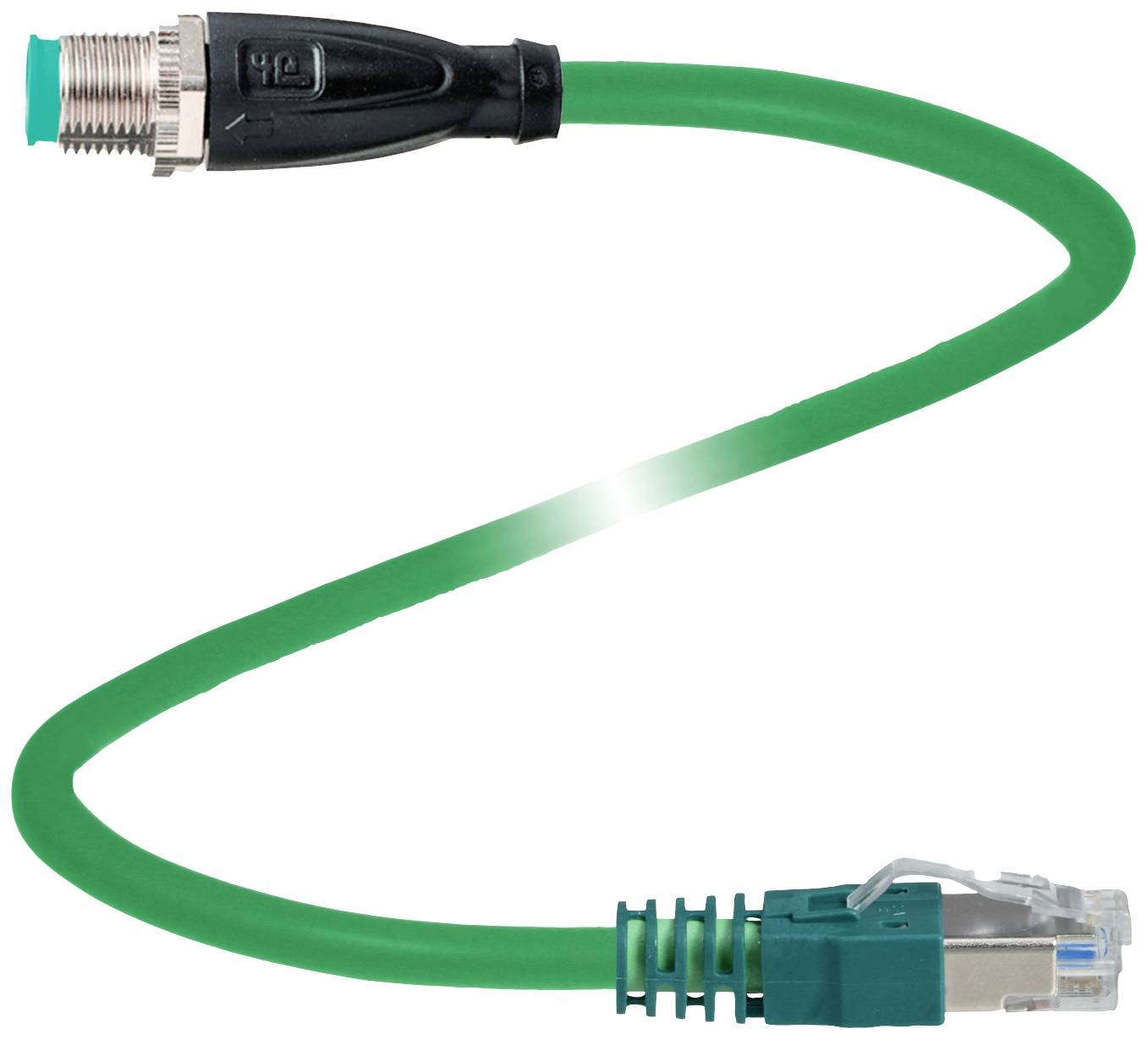

Zelený ethernetový kabel s M12 konektorem na jednom konci a RJ45 konektorem na druhém konci, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zástrčka M12, rovná

Strana připojení B

zástrčka RJ45

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 23. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 916,53 Kč / kus)

1 916,53 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V1SD-G-GN10M-PUR-E1S-V45-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zástrčka M12, rovná

Strana připojení B: zástrčka RJ45

Počet pólů: 4
8

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 60 V/DC

Kódování: Typ D

: IP68
IP69
IP20

Typ upevnění: šroubovací

Číslo výrobce: 70130006

Obsah: 1 ks

Průměr: 6 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2629537 Pepperl+Fuchs V1SD-G-GN10M-PUR-E1S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70130006, piny: 4, 8, 10 m,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629537 Pepperl+Fuchs V1SD-G-GN10M-PUR-E1S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70130006, piny: 4, 8, 10 m,

Popis

Sběrnicový kabel Ethernet, zástrčka M12, přímé kódování D na RJ45; ethernetový kabel, 4-pólový, PUR kabel zelený, Cat5e, Odstíněný, UL schválení, vhodný pro vlečné řetězy; délka 10 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování DKonektor 2 Připojení: Zástrčka Typ konektoru RJ45 Provedení: Rovné Zámek: Západka Počet pólů: 8 KÓDOVÁNÍ: Ethernet/IP / ProfinetElektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCShodaOchrana: EN 60529Konektor: Konektor M12 x 1: IEC 61076-2-101 | konektor RJ45: IEC 60603-7Kategorie součástí: CAT5 (IEC 11801), CAT5e (IEC 61156-6)Hořlavost: IEC 60332-1-2 / UL 2556Podmínky prostředíOkolní teplota Konektor 1: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -30... 70 °C (-22... 158 °F) Pohybující se kabel: -20... 70 °C (-4... 158 °F)Mechanické údajeKonektor 1 Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100 Stínění: Položeno stínidlo Ochrana: IP68 / IP69Konektor 2 Zajištění proti otřesům: K dispozici Počet zastrčení: Min. 100 Stínění: Položeno na konektor Stupeň krytí: IP20Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 60 N/100 mm Barva pláště: Zelená (podobně RAL 6018) Počet žil: 4 Průřez žíly: 0,34 mm2 / 22 AWG Barva žil: Žíla 1-1: Žlutá | Ader 2-3: Bílá | žíla Ader 3-2: oranžová | žíla žíla 4-6: Modrá Struktura žil: Ø 7 x 0,254 mm | kroucený na dvojici Stínění: Hliníková kašírovaná polyesterová fólie | měděný oplet, pocínovaný Délka: 10 mZpůsobilost k vlečnému šňůru Cykly u vlečných řetězů: Max. 1000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max.2 m/s, 2 materiály LABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor 1 Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Konektor 2 Těla rukojeti: PA, zelená Hořlavost: V-0Kabel; Plášť: Z polyuretheru Izolace žil: PP Hořlavost: FT2
