Pepperl+Fuchs V1S-G-0,5M-PVC upravený zástrčkový konektor pro senzory - aktory, 240771-0024, piny: 4, 0.5 m, 1 ks

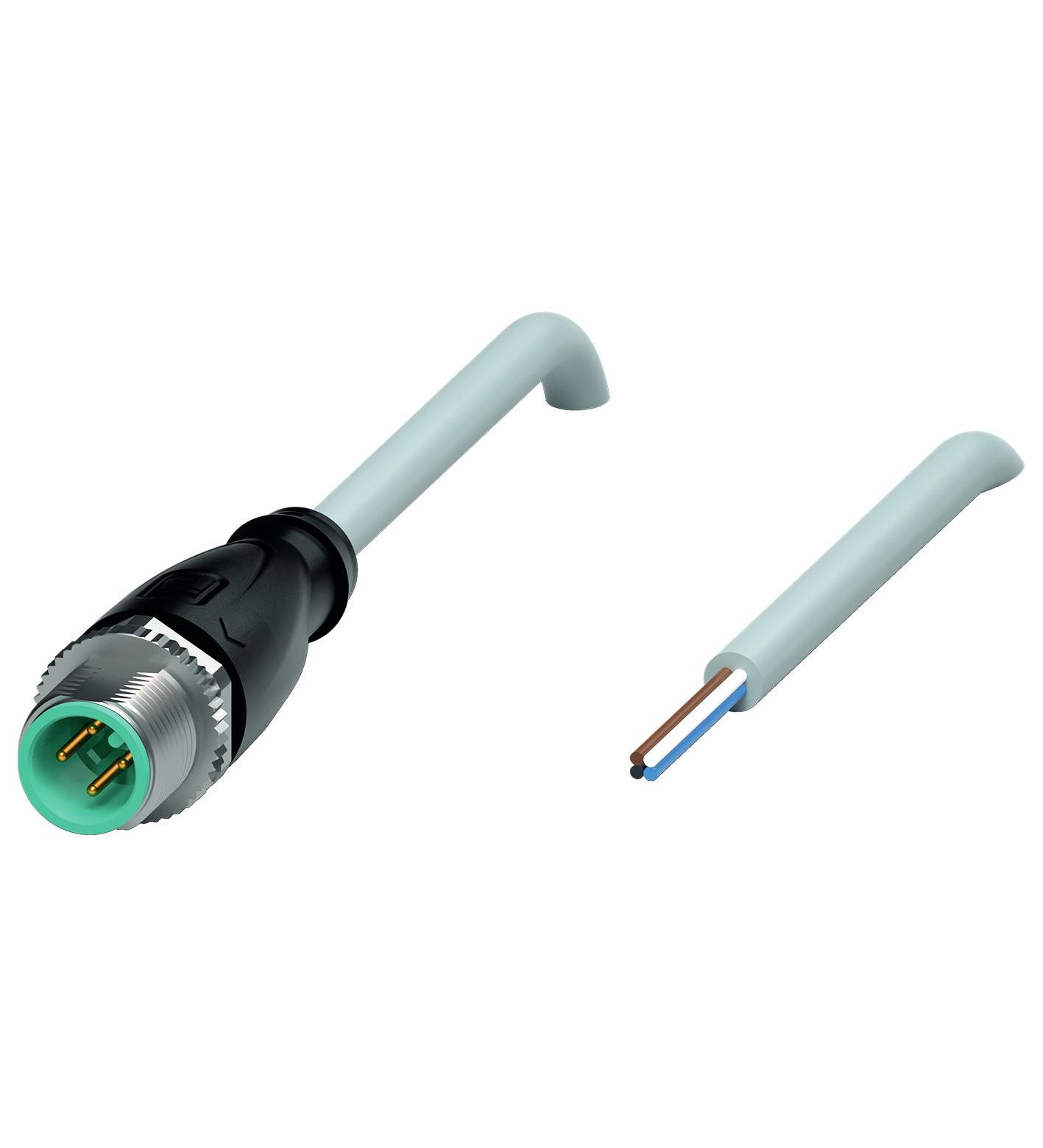

Třípólový konektor s příslušným kabelovým úsekem. Vhodný pro elektrické spoje.
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Strana připojení A
zástrčka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Délka kabelu
0.5 m
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 11. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
409,09 Kč
3
5% = 60,87 Kč
388,80 Kč
5
7% = 141,95 Kč
380,70 Kč
10
9% = 357,90 Kč
373,30 Kč
25
10% = 997,00 Kč
369,21 Kč
50
11% = 2 334,00 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

V1S-G-0,5M-PVC

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zástrčka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

4

Délka kabelu

0.5 m

Materiál pláště

PVC

Jmenovité napětí

250 V DC/AC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.8 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

zástrčka

Typ závitu, šířka připojení

M12 x 1

Typ závitu, připojení kabelu a montáž

M12 x 1

Kódování

Typ A

Materiál kontaktu

Au (zlato)

Kontaktní plocha

Au (zlato)

IP68

IP69

Vlastnosti

kódové označení A

Min. teplota

-40 °C

Max. teplota

90 °C

Typ upevnění

šroubovací

Číslo výrobce

240771-0024

Obsah

1 ks

Průměr

4.8 mm

Wireless Charging function

Ne

Ø kabelu

0.34 mm²

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630745 Pepperl+Fuchs V1S-G-0,5M-PVC upravený zástrčkový konektor pro senzory - aktory, 240771-0024, piny: 4, 0.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630745 Pepperl+Fuchs V1S-G-0,5M-PVC upravený zástrčkový konektor pro senzory - aktory, 240771-0024, piny: 4, 0.5 m, 1 ks

Popis

Kabelová zástrčka, M12, délka 0,5 m.

Tento text byl přeložen strojově.

Provedení

  • Obecné údajeKonektor 1 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: IEC 60332-2-2Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 70 °C (-13... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr kabelu, pohyblivý Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 0,5 m Zkratka kabelu: Li Y YM 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá
