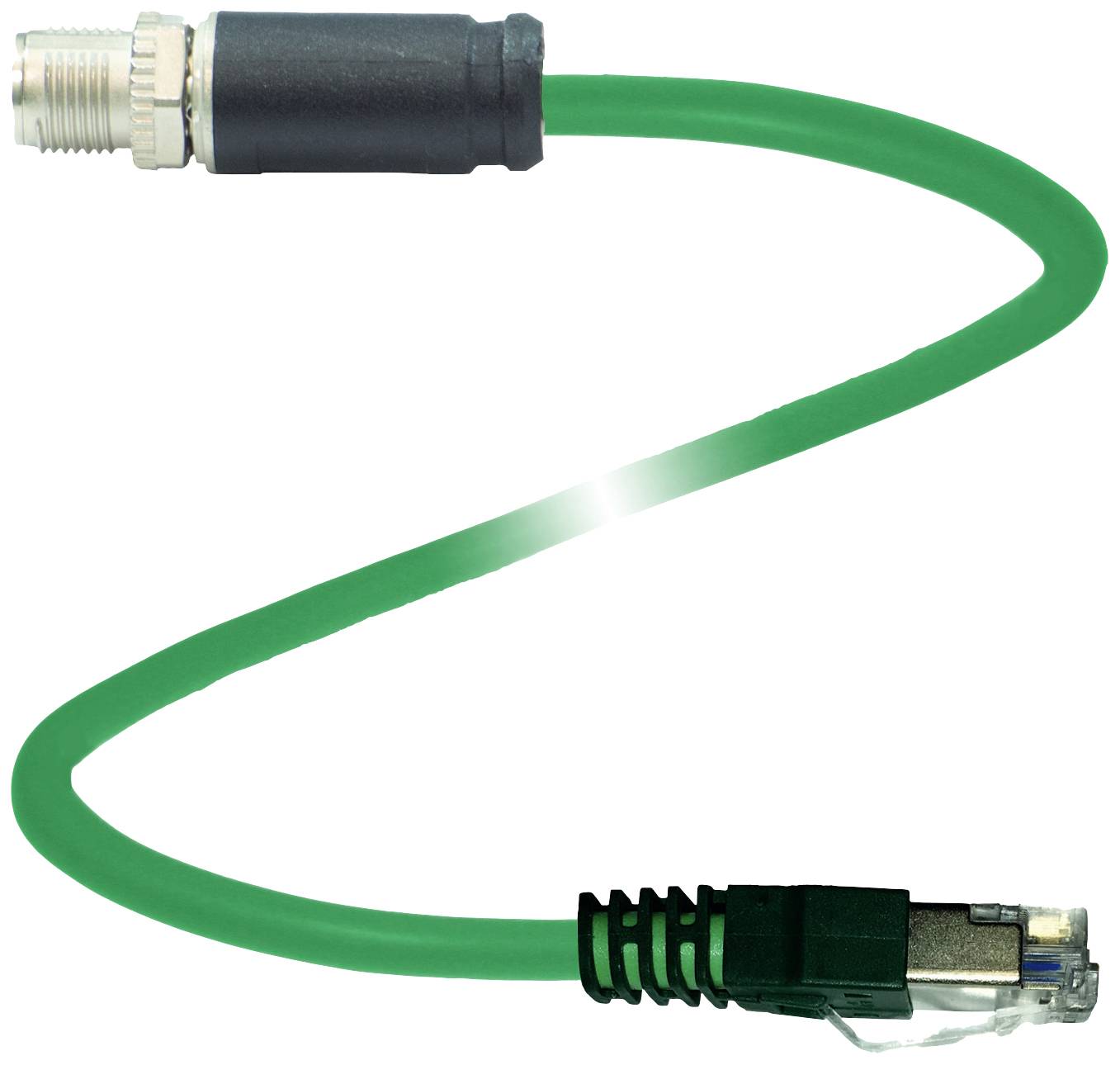

Ilustrační obrázek
Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70134696, piny: 8, 8, 2 m, 1
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zástrčka M12, rovná
Strana připojení B
zástrčka RJ45
Počet pólů
8
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 409,09 Kč
3
3% = 117,09 Kč
1 370,06 Kč
5
4% = 273,35 Kč
1 354,42 Kč
10
5% = 651,00 Kč
1 343,99 Kč
25
5% = 1 919,75 Kč
1 332,30 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 409,09 Kč / kus)
1 409,09 Kč
Bez DPH.
Ověřený prodejce s technickou podporou
Technické parametry
- Typ
V19SX-G-GN2M-PUR-E2S-V45-G
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zástrčka M12, rovná
- Strana připojení B
zástrčka RJ45
- Počet pólů
8
8
- Délka kabelu
2 m
- Materiál pláště
PUR
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
0.5 A
- Jmenovitý proud - filtr
500 mA
- Průřez připojovacího vodiče (max.)
0.14 mm²
- Vnější Ø
6.2 mm
- Průřez vodiče (kabely senzor-aktor)
0.14 mm²
- Připojení
zástrčka M12
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ X
- Materiál kontaktu
Ni/Au
- Kontaktní plocha
Ni/Au
- maximální průřez
0.14 mm²
IP67
IP20
- Vlastnosti
X kódování
- Min. teplota
-40 °C
- Max. teplota
85 °C
- Typ upevnění
šroubovací
- Číslo výrobce
70134696
- Obsah
1 ks
- Průměr
6.2 mm
- Ø kabelu do
6.2 mm
- Průměr kabelu (rozsah)
6.2 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0,14 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630851 Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70134696, piny: 8, 8, 2 m, 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630851 Pepperl+Fuchs V19SX-G-GN2M-PUR-E2S-V45-G upravený zástrčkový konektor pro senzory - aktory, 70134696, piny: 8, 8, 2 m, 1
Popis
Sběrnicový kabel Ethernet, zástrčka M12, přímé kódování X, zástrčka RJ45, rovný ethernetový, 8-pólový, PUR kabel; zelená, CAT6a, stíněný v páru, celkový stínění; délka 2 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: X kódováníKonektor 2 Připojení: Zástrčka Typ konektoru RJ45 Provedení: Rovné Zámek: Západka Počet pólů: 8 KÓDOVÁNÍ: Ethernet/IPUL fólie: E520112Elektrické údajeProvozní napětí: Max. 50 v AC / 60 v DCProvozní proud: Max. 0,5 A.ShodaOchrana: EN 60529Provozní standard: IEEE 802.3na 10GBASE-T.Konektor: Konektor M12 x 1: IEC 61076-2-109 | konektor RJ45: IEC 60603-7KATEGORIE SOUČÁSTÍ: CAT6A (IEC 11801, EN 50173)Hořlavost: IEC 60332-1-2 , UL 1581Podmínky prostředíOkolní teplota Kabel, pevně uložený: -40... 85 °C (-40... 185 °F) Kabel, pohyblivý: -10... 60 °C (14... 140 °F)Stupeň znečištění: 3Mechanické údajeKonektor 1 Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž na nářadí: Podélně rýhovaná, šestihranná matice SW = 13 mm Počet zastrčení: Min. 100 Stínění: Položeno stínidlo Ochrana: IP67Konektor 2 Zajištění proti otřesům: K dispozici Počet zastrčení: Min. 750 Stínění: Položeno na konektor Stupeň krytí: IP20Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6,2 mm Poloměr ohybu: Max. 50 mm, pro pevné uložení max. 25 mm Barva pláště: Zelená (podobně RAL 6018) Počet žil: 8 Průřez žil 0,14 mm 2 Barva žil: Žíla 1: Bílá/oranžová | Ader 2: oranžová | žíla žíla 3: Bílá/zelená | žíla žíla 4: Zelená žíla: Bílá/hnědá | žíla Ader 6: hnědá; žíla Ader 7: Bílá/modrá | žíla 5 8: Modrá Struktura žil: Ø 7 x 0,404 mm, párové stínění Stínění: Pocínovaný měděný oplet | stínění páru: Hliníková kašírovaná polyesterová fólie Délka: 2 m Zkratka kabelu: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)MateriálNeobsahuje halogeny: AnoKonektor 1 Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Kontaktní plocha: Ni/au Hořlavost: V-2Konektor 2 Rukojeť: PC Kontaktní plocha: Ni/au Hořlavost: V-0Kabel; Plášť: PUR Izolace žil: PE Odolnost vůči UV záření: Ano Odolnost vůči olejům: Ano Hořlavost: FT1
