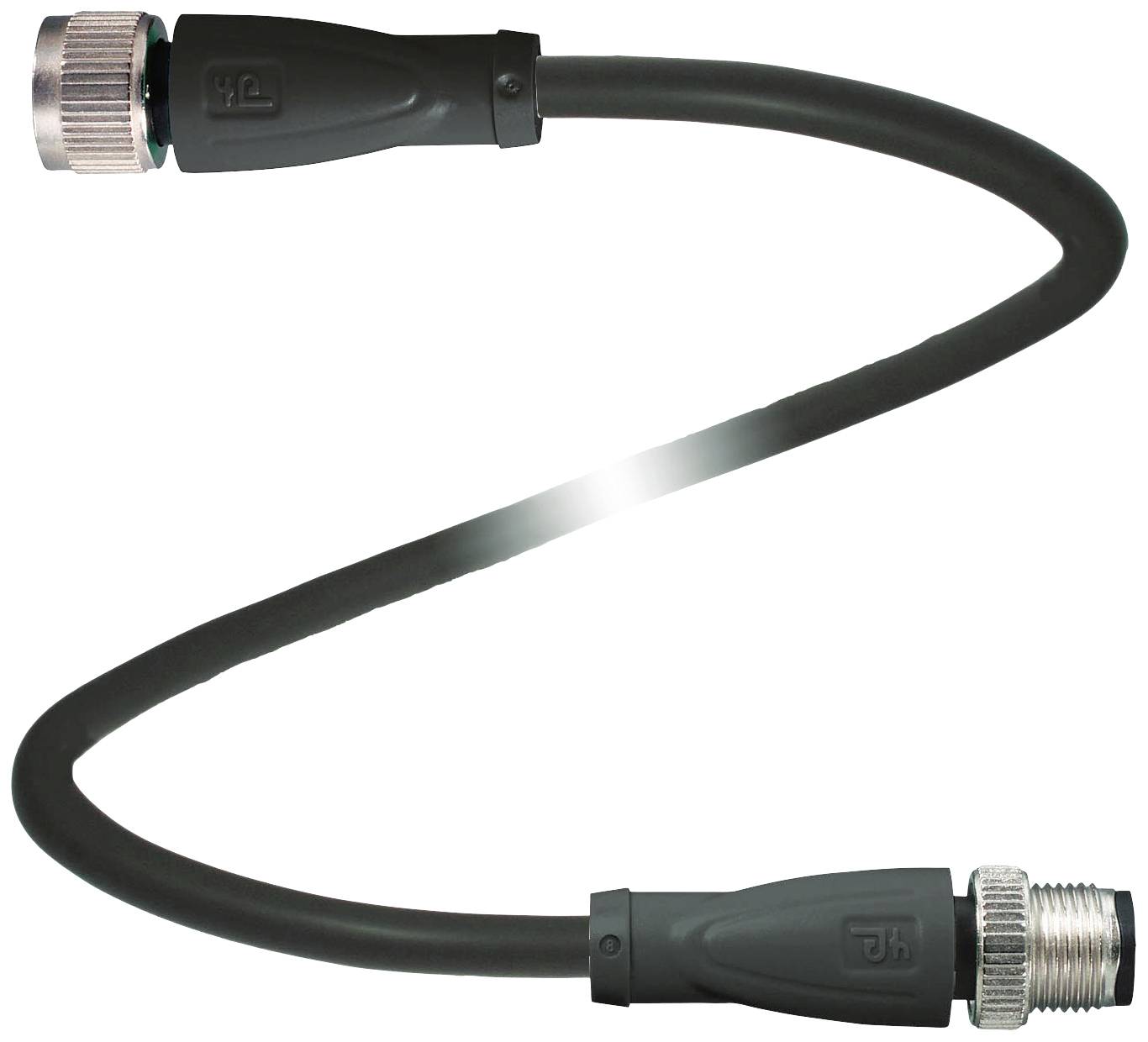

Name: Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pro senzory - aktory, 240775-100086, piny: 8, 8, 5 m,
Brand: Pepperl+Fuchs
SKU: 2629820
Availability: BackOrder

Technické parametry

Typ: V19-G-BK5M-PVC-U-V19-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: Rovná zástrčka na rovnou spojku

Norma zástrčky: I/O konektor

Strana připojení A: zásuvka M12, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 8
8

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Vnější Ø: 6.3 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: konektor

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Kontaktní plocha: Au (zlato)

: IP67
IP68
IP69

Vlastnosti: odolný vůči olejům

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240775-100086

Obsah: 1 ks

Průměr: 6.3 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2629820 Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pro senzory - aktory, 240775-100086, piny: 8, 8, 5 m,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2629820 Pepperl+Fuchs V19-G-BK5M-PVC-U-V19-G upravený zástrčkový konektor pro senzory - aktory, 240775-100086, piny: 8, 8, 5 m,

Popis

Žádné další informace

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: UL 758 / 1581, IEC 60332-1-2Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENÍ UL: AWM STYLE 2464 AWM I A/B 80 °C 300V FT1 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6,3 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,34 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratka kabelu: Li Y YM 8 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Odolnost vůči olejům: Ano Hořlavost: FT1
