Name: Pepperl+Fuchs V19-G-BK3M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100005, piny: 8, 3 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630940
Availability: BackOrder

Technické parametry

Typ: V19-G-BK3M-PUR-U/ABG

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Provedení: zásuvka
Rovná

Strana připojení A: zásuvka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 3 m

Materiál pláště: PUR

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Vnější Ø: 6 mm

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: zásuvka
volný konec vedení

Typ závitu, šířka připojení: M12 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

: IP67
IP68
IP69

Vlastnosti: polyuretanový plášť
odolný vůči olejům
odolná vůči UV záření
hydrolyzovaný
stíněný
ohnivzdorný
bez halogenů

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240004-100005

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Průměr kabelu (rozsah): 6 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0,25 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630940 Pepperl+Fuchs V19-G-BK3M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100005, piny: 8, 3 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630940 Pepperl+Fuchs V19-G-BK3M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100005, piny: 8, 3 m, 1 ks

Popis

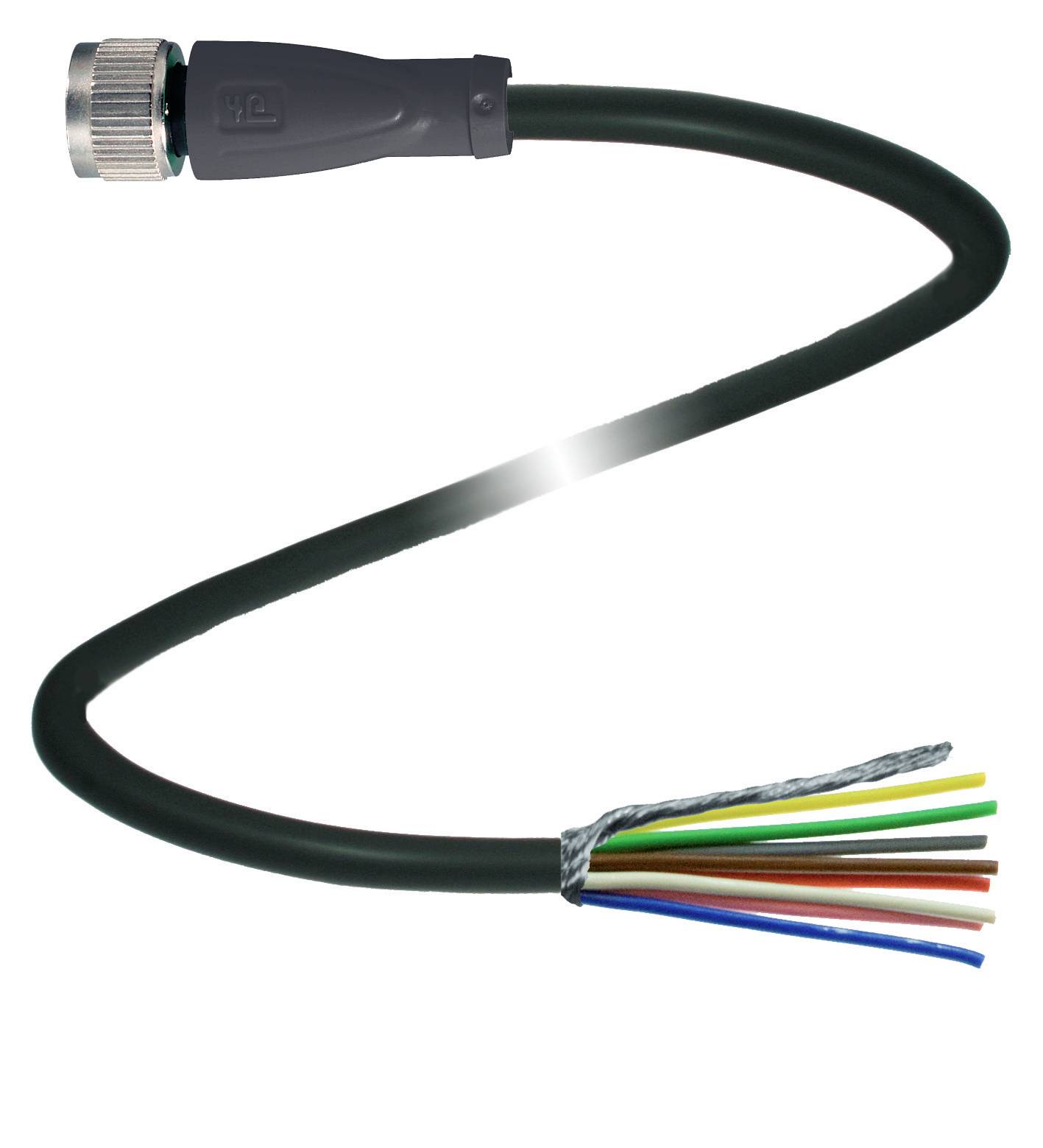

Kabelová zásuvka, M12, 8-pólová, stíněná, PUR kabel, Délka: 3 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: CURUS AWM 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,25 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 14 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 3 m Zkratovací kabel: Li 9Y C 11Y 8 x 0,25MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
