Name: Pepperl+Fuchs V15-W-S-YE5M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 252999, piny: 5, 5, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630529
Availability: BackOrder

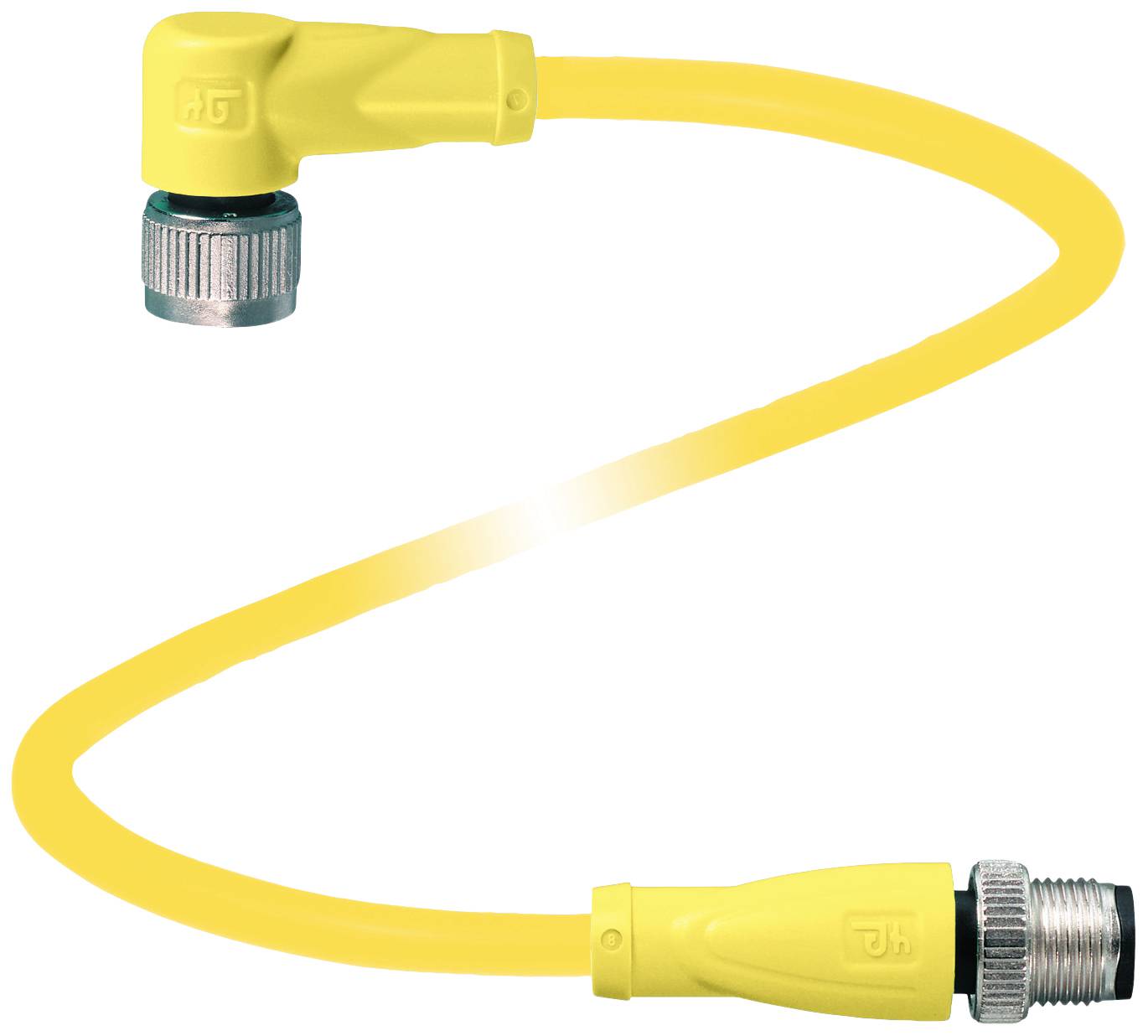

Žlutý kabel se stříbrnými konektory na obou koncích, vhodný pro průmyslové aplikace nebo síťová připojení.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (938,02 Kč / kus)

938,02 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V15-W-S-YE5M-PUR-A-V15-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, rovná

Počet pólů: 5
5

Délka kabelu: 5 m

Materiál pláště: PUR

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 4.7 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au (zlato)

Kontaktní plocha: Au (zlato)

: IP67
IP68
IP69

Vlastnosti: polyuretanový plášť

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 252999

Obsah: 1 ks

Průměr: 4.7 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

Ke stažení

List technických údajů

List technických údajů 2630529 Pepperl+Fuchs V15-W-S-YE5M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 252999, piny: 5, 5, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630529 Pepperl+Fuchs V15-W-S-YE5M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 252999, piny: 5, 5, 5 m, 1 ks

Popis

Spojovací kabel, M12 na M12, PUR kabel 5-pólový, délka: 5 m, žíly: 5 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | IEC 60754-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,7 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Žlutá (podobně RAL 1021) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratovací kabel: Li F 9Y, 11Y, 5 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, žlutá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2

Popis

Spojovací kabel, M12 na M12, PUR kabel 5-pólový, délka: 5 m, žíly: 5 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | IEC 60754-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,7 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Žlutá (podobně RAL 1021) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratovací kabel: Li F 9Y, 11Y, 5 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, žlutá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
