Pepperl+Fuchs V15-W-3M-PUR-ABG-V15-W upravený zástrčkový konektor pro senzory - aktory, 240789-0002, piny: 5, 5, 3 m, 1

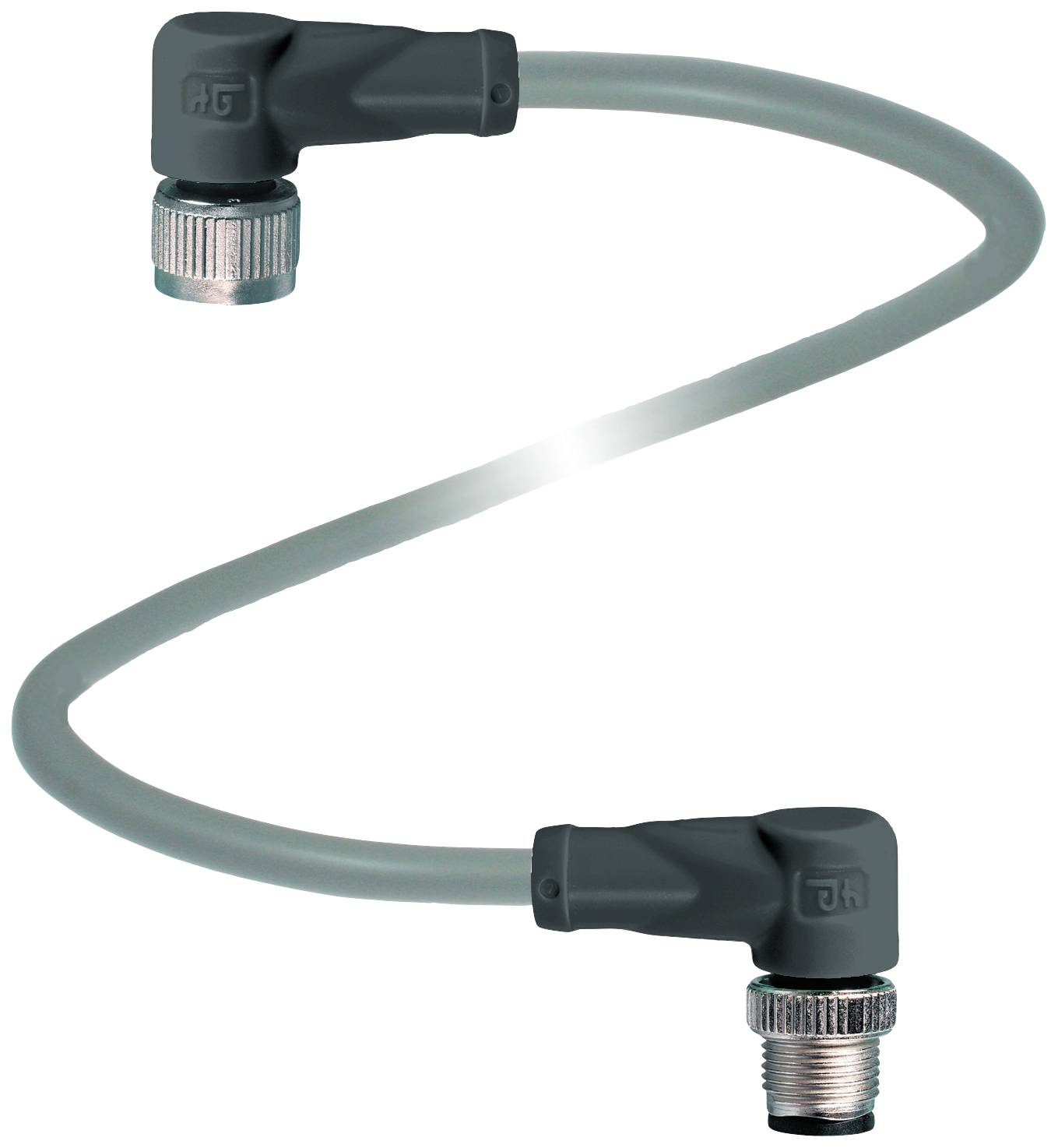

Šedý, ohebný kabel s úhlovými konektory na obou koncích.
Ilustrační obrázek
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Lomená
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, zahnutá
Strana připojení B
zástrčka M12, zahnutá
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 11. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 111,57 Kč
3
3% = 108,36 Kč
1 075,45 Kč
5
5% = 252,90 Kč
1 060,99 Kč
10
5% = 601,30 Kč
1 051,44 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 111,57 Kč / kus)
1 111,57 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

V15-W-3M-PUR-ABG-V15-W

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

Lomená

Norma zástrčky

senzorika konektoru

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, zahnutá

Počet pólů

5

5

Délka kabelu

3 m

Materiál pláště

PUR

Jmenovité napětí

60 V/DC

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Vnější Ø

4.8 mm

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

KONEKTOR

Typ závitu, šířka připojení

M12 x 1

Typ závitu, připojení kabelu a montáž

M12 x 1

Kódování

Typ A

Kontaktní plocha

Au (zlato)

IP67

IP68

IP69

Vlastnosti

stíněný

Min. teplota

-40 °C

Max. teplota

90 °C

Typ upevnění

šroubovací

Číslo výrobce

240789-0002

Obsah

1 ks

Průměr

4.8 mm

Wireless Charging function

Ne

Ø kabelu

0.34 mm²

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630813 Pepperl+Fuchs V15-W-3M-PUR-ABG-V15-W upravený zástrčkový konektor pro senzory - aktory, 240789-0002, piny: 5, 5, 3 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630813 Pepperl+Fuchs V15-W-3M-PUR-ABG-V15-W upravený zástrčkový konektor pro senzory - aktory, 240789-0002, piny: 5, 5, 3 m, 1

Popis

Spojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 5 pólů, PUR kabel, šedý, stíněný, délka: 3 m.

Tento text byl přeložen strojově.

Provedení

  • Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | DIN EN 50267-2-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 100 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 3 m Zkratovací kabel: Li 9Y, 11YM, 5 x 0,34MateriálNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá
