Name: Pepperl+Fuchs V15-W-15M-PVC-ABG upravený zástrčkový konektor pro senzory - aktory, 253355, piny: 5, 15 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630866
Availability: BackOrder

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

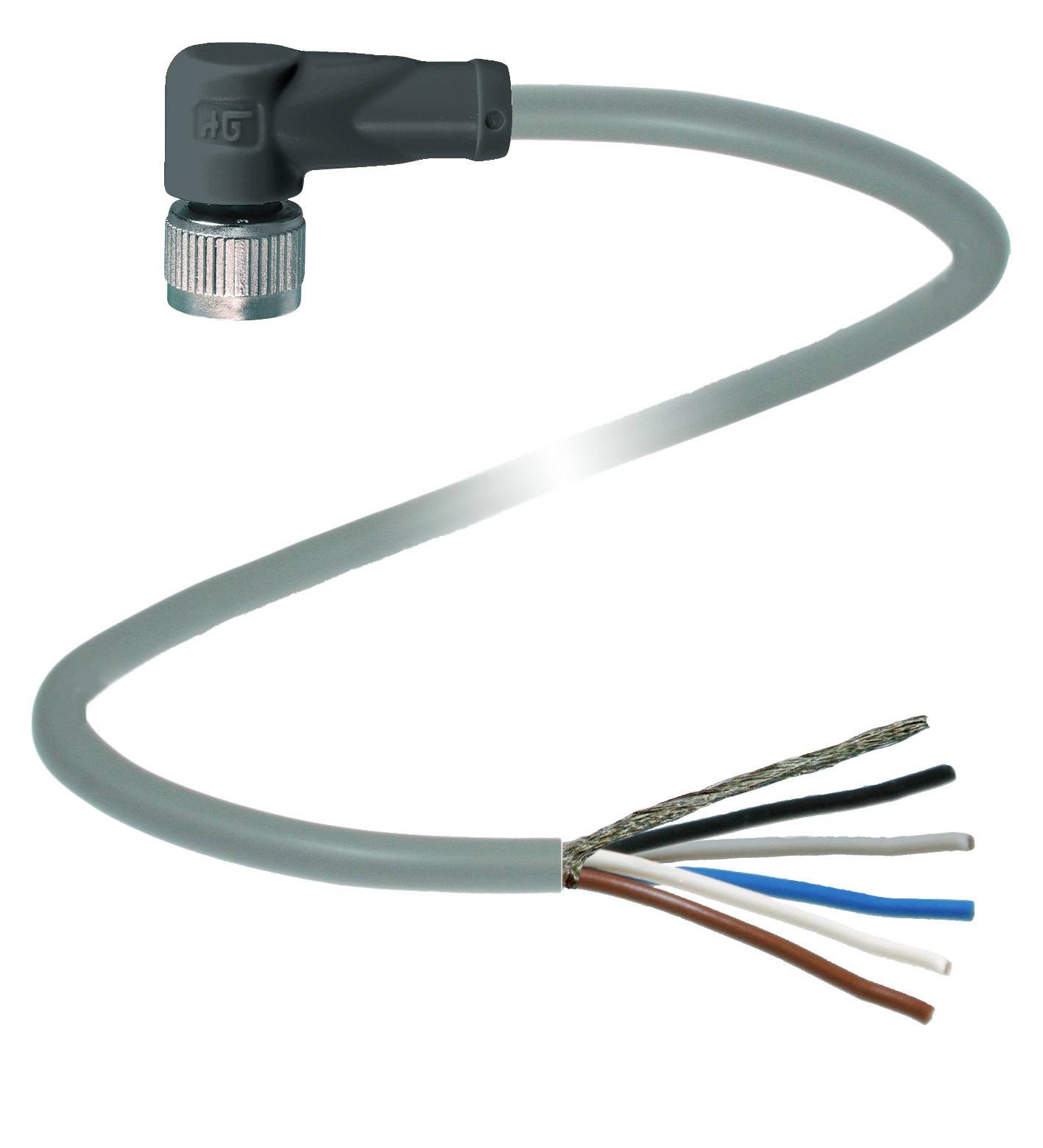

Šedý, stočený kabel s černou úhlovou zástrčkou a stříbrným šroubením; šest volných vodičů: hnědý, bílý, modrý, černý, šedý, měděný.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

15 m

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 916,53 Kč / kus)

1 916,53 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ: V15-W-15M-PVC-ABG

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 5

Délka kabelu: 15 m

Materiál pláště: PVC

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

maximální průřez: 0.34 mm²

: IP67
IP68
IP69

Vlastnosti: stíněný

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 253355

Obsah: 1 ks

Průměr: 4.8 mm

Ø kabelu do: 4.8 mm

Průměr kabelu (rozsah): 4.8 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630866 Pepperl+Fuchs V15-W-15M-PVC-ABG upravený zástrčkový konektor pro senzory - aktory, 253355, piny: 5, 15 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630866 Pepperl+Fuchs V15-W-15M-PVC-ABG upravený zástrčkový konektor pro senzory - aktory, 253355, piny: 5, 15 m, 1 ks

Popis

Kabelová zásuvka, M12, 5 pólů, stíněná, PVC kabel, Délka: 15 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Hořlavost: IEC 60332-2-2Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -30... 80 °C (-22... 176 °F) Pohybující se kabel: -15... 80 °C (5... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 25 N/100 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 19 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 15 m Zkratovací kabel: Li 9Y YM 5 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PP Nehořlavost: Nehořlavá
